2.24. Создание окон мезонина
Перейдем на уровень 3 этажи создадим три полукруглых окна мезонина.
П
араметры
окнаследующие:


|
|
|
О
кна
должны располагатьсяздесь:

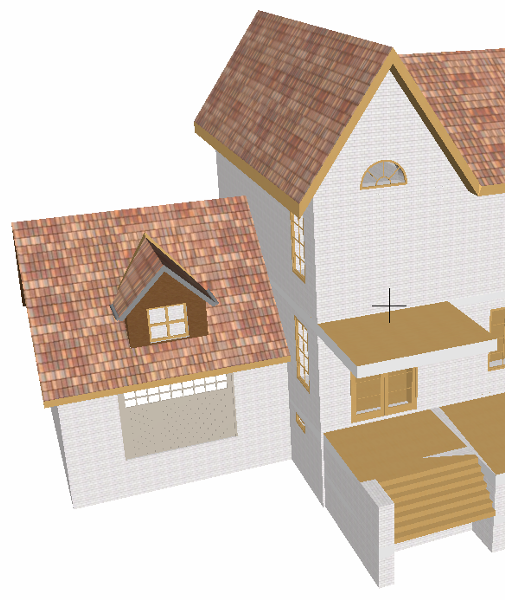

После создания окон мезонина 3D-вид
модели должен быть таким:
2.25. Создание крыши над котельной
С


оздадим
на уровне1 этаж односкатную крышу
над котельной со следующимипараметрами:





В 2-Dвиде крыша должна выглядеть так:

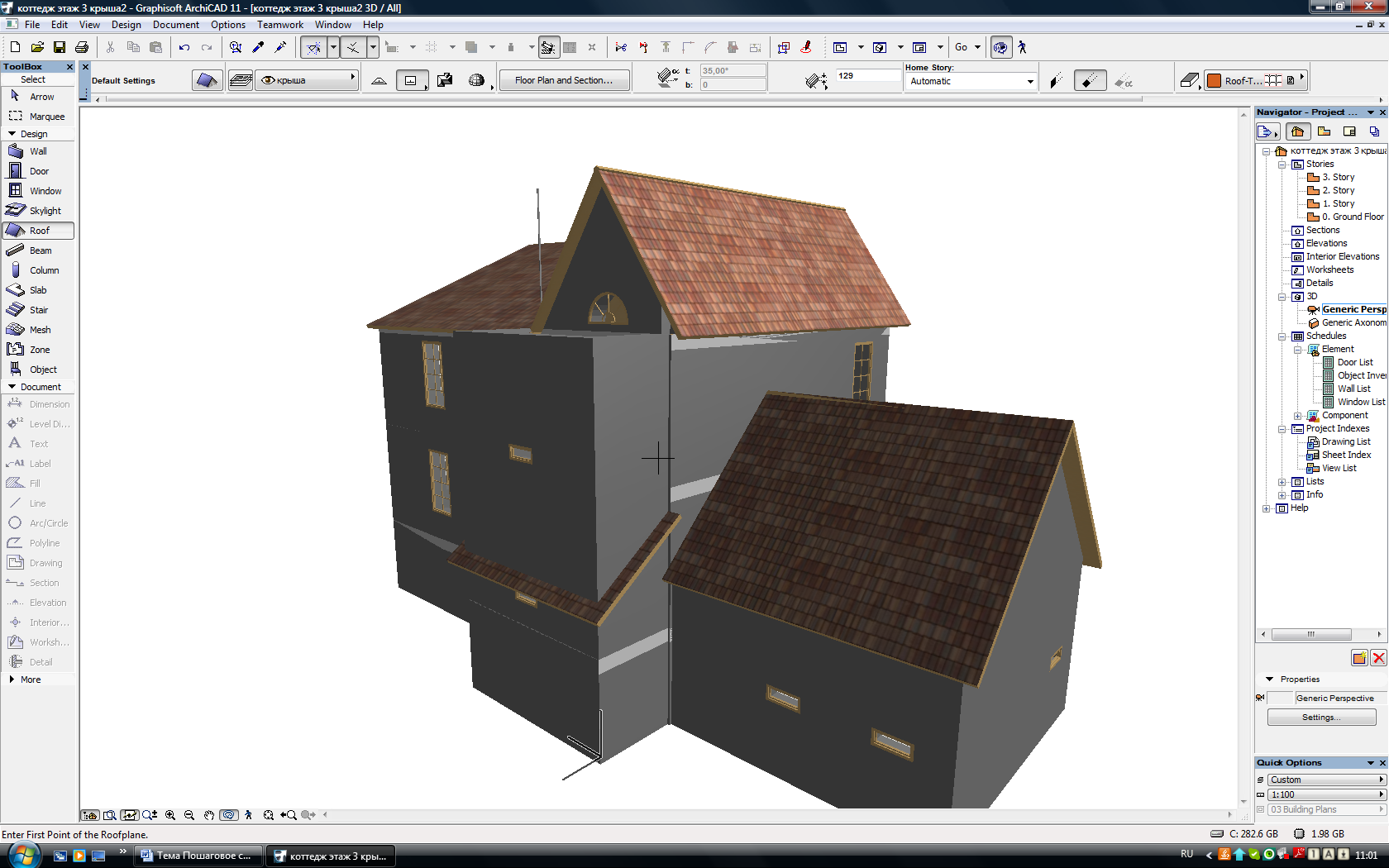

П
осле
создания крыши 3D-вид
модели должен бытьтаким:




Удалим стены котельной, относящиеся ко второму этажу.
Далее выделим стены котельнойи подрежем их под крышу.
П
осле
подрезки стен котельной под крышу
получим следующийвид:

2.26. Создание козырька над входом в здание
Над главным входом в здание создадим козырек путем наращивания перекрытия над 1 этажом.
Сначала скроем все слои, кроме слоя перекрытие 1 этажа, стены 1 этажа и фундамент.
О
станемсяна уровне1 этаж, выберем инструмент
Перекрытиеи добавимв это месток существующему перекрытию с помощью
этогоинструментадополнительный
прямоугольный элемент.



В результате перекрытие должно измениться следующим образом:






2.27. Создание выступа под окнами 2 этажа и бордюра над эркером
С
оздадим
также с помощью инструментаПерекрытиенебольшойвыступпод окнами 2 этажа,
на котором в дальнейшем для украшения
фасада разместим декоративные растения.

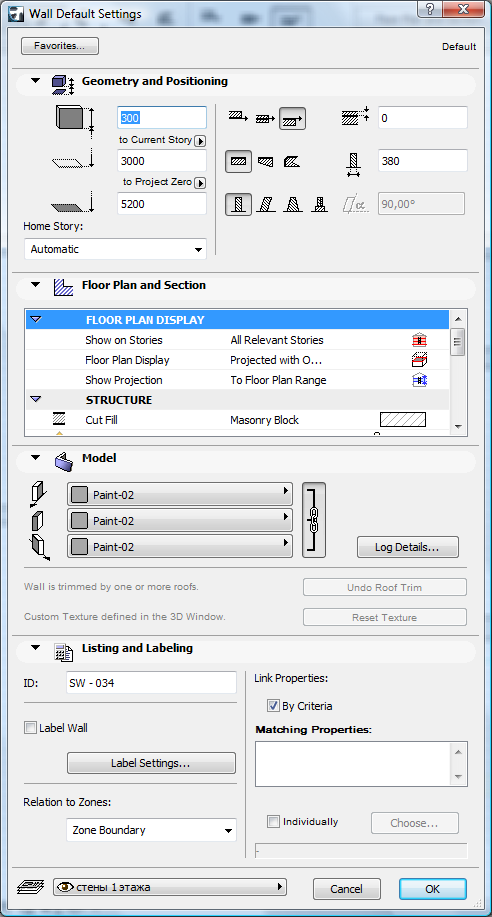

Н
а
слоестены 1 этажа с помощью инструментаСтенасоздайте небольшойбордюрнад эркером. Параметры бордюратакие:

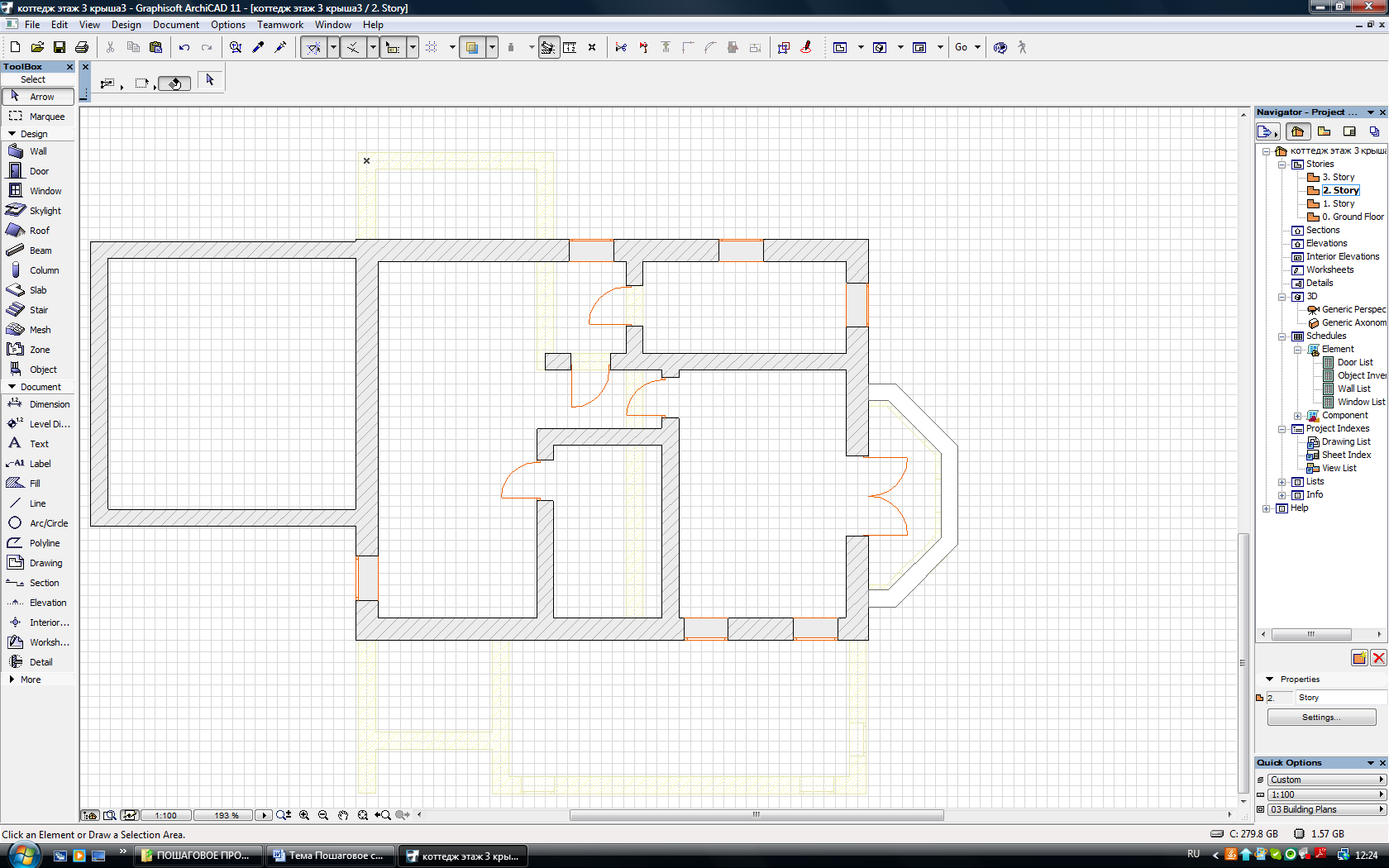

На уровне 2 этажабордюр должен выглядетьтак:

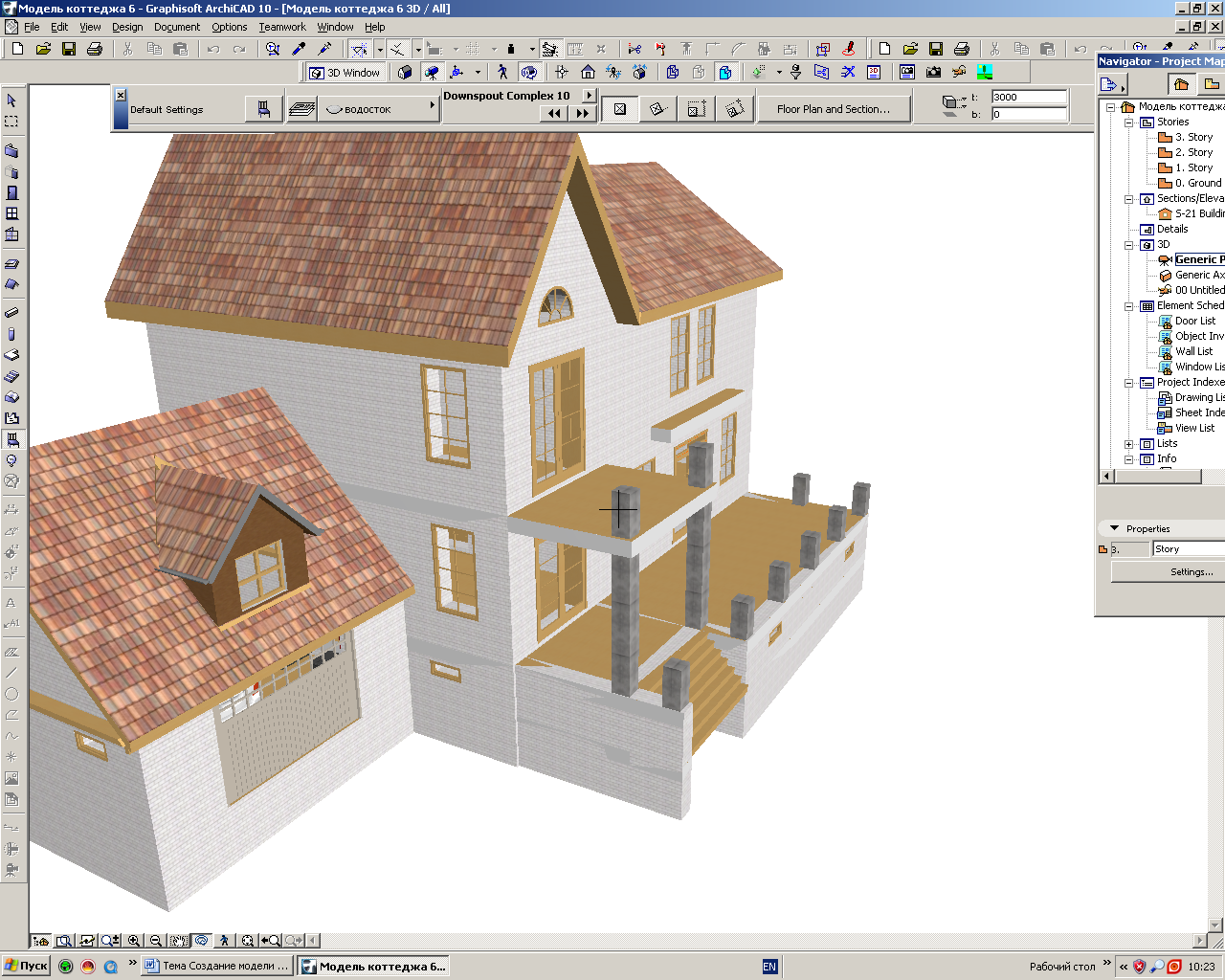

П
осле
построения козырька, выступа и бордюра
3D-вид модели должен стать
таким:

2.28. Создание опор для ограждения и колонн на веранде
На веранде создадим опоры для ее ограждения, а у главного входа колонны, поддерживающие козырек. Для этого перейдем на уровень1 этажаи создадим новый слойКолонны.
Опоры для ограждения и колонны для поддержки козырька создаем с помощью инструмента Колонны, выбираемого из панели инструментов.

П

араметры
опор должны бытьследующими.

Опоры устанавливаются в этиместа
















Э
ти
колонны, поддерживающие козырек,
должны выступать над козырьком. Поэтому
при их установке настраиваем высоту,
равную3800мм.
2.29. Построение перил на веранде
Между опорами для ограждения, необходимо установить перила. Они создаются также, как и ограждения лестниц на перекрытиях (см. выше).
П
араметры
перил должны бытьследующими:



Этот параметр (длина перил) должен
выбираться по месту.













Перила должны быть
установленыздесь:

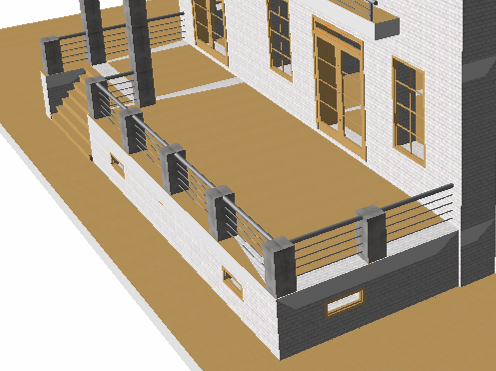

После установки перил в 3D-виде
модель должна выглядеть так:
О

граждения
также должны быть установленына
балконенад главным входом,над
эркером, а такжена выступепод
окнами 2 этажа. При установке необходимо
учесть уровни и высоту их расположения,
а также длину и собственную высоту. Эти
параметры устанавливаются в окне,
показанном на предыдущей странице.




2.30. Установка системы водостока
Система водостока предназначена для упорядоченного слива воды с крыши на землю.
Создайте новый слой водосток.

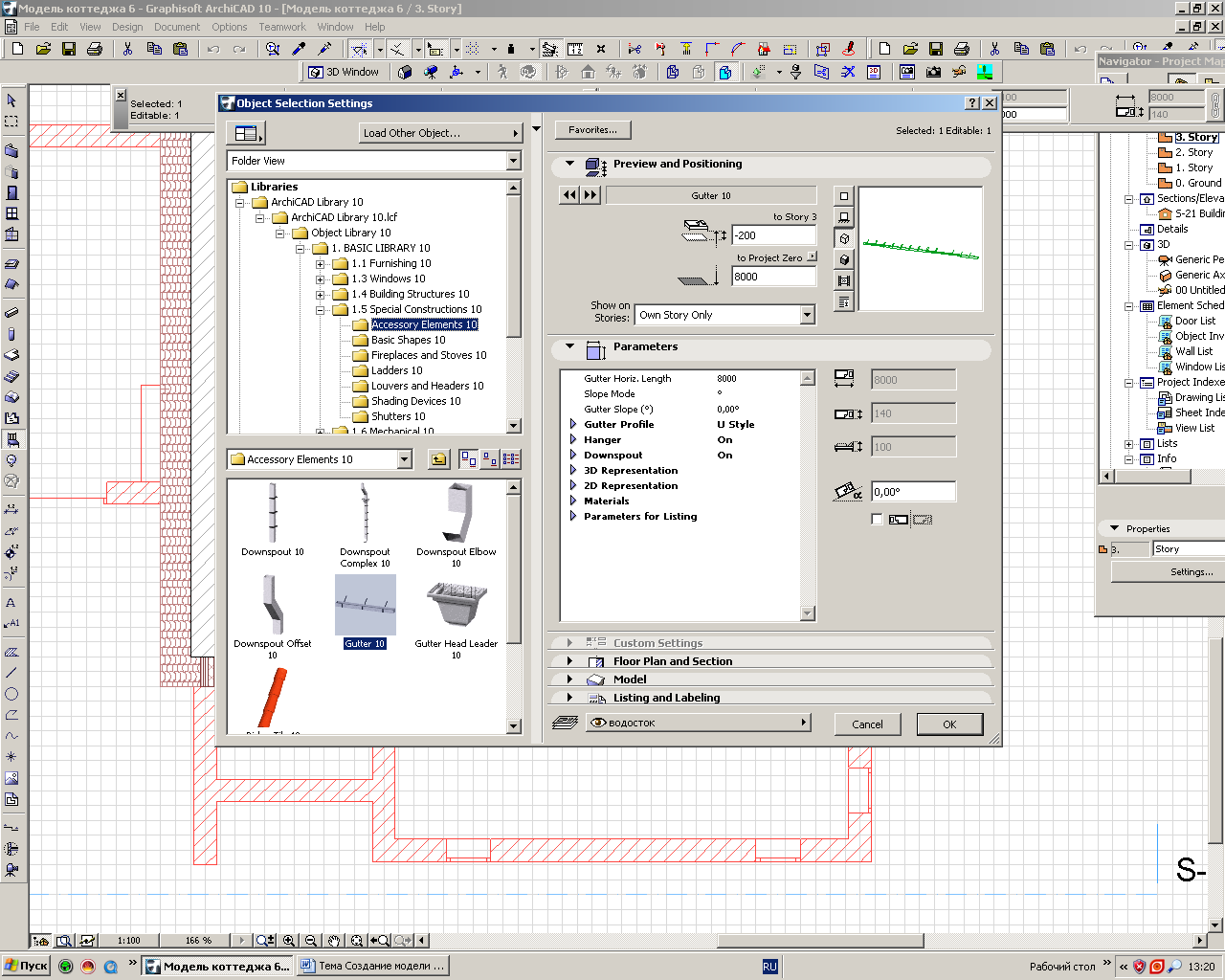

С
ливной
желоб моделируем на уровне 3
этаж спараметрами, указанными
ниже.

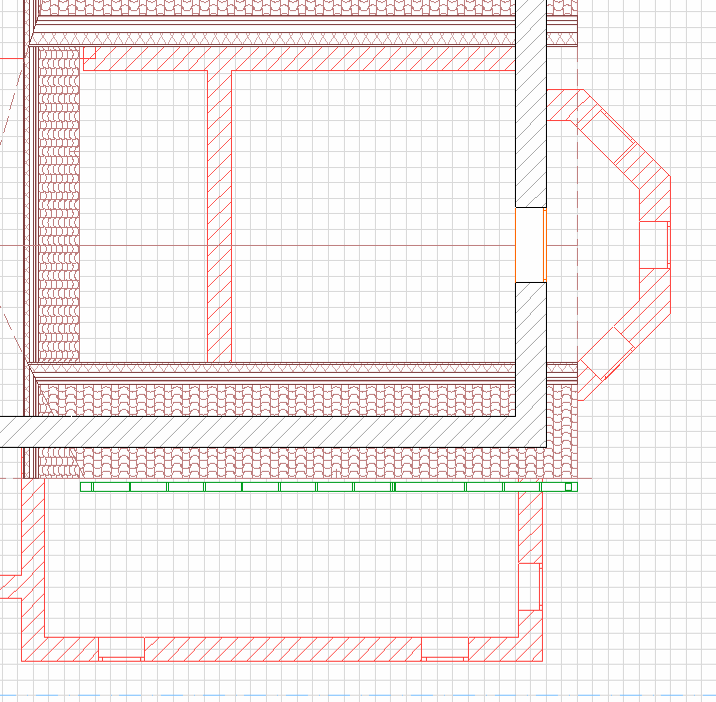

Сливной желоб должен быть установлен в этом месте.
В
одосточная
труба должна иметьпараметры,
указанные здесь.Обратите
внимание на то, она должна начинаться
с уровня1500мм и иметь высоту6400мм.

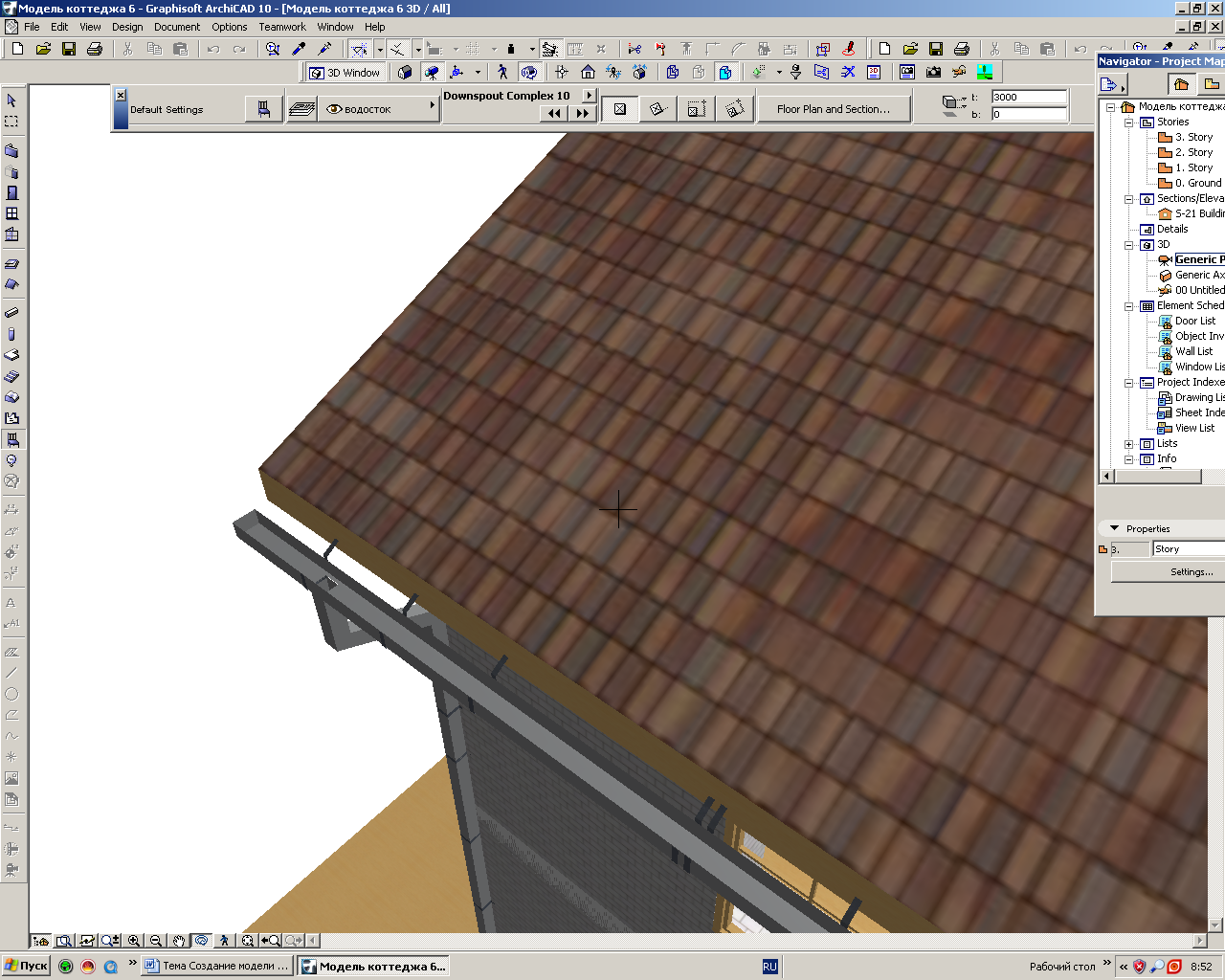

3D-вид коттеджа с элементами водостока:

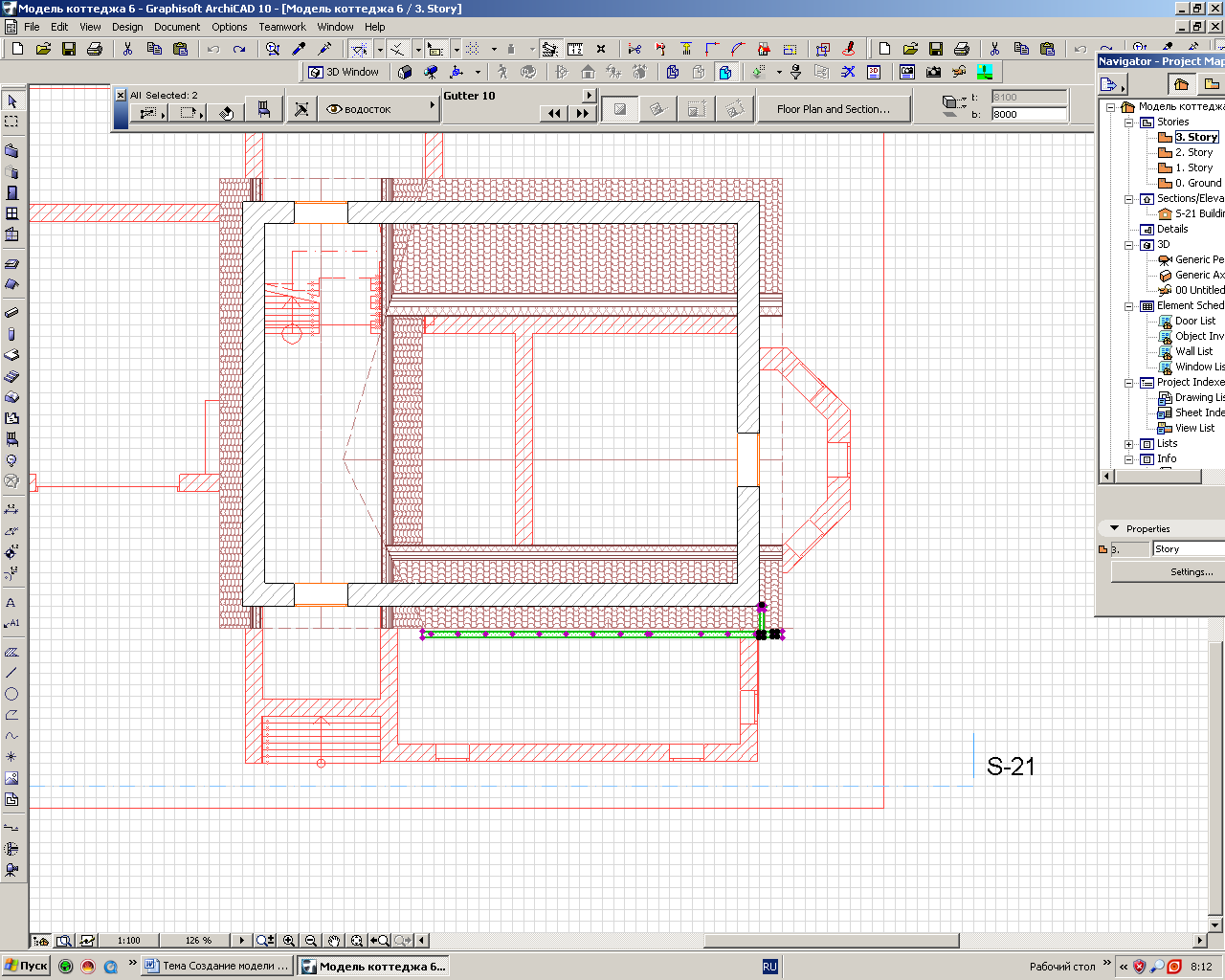

Д
ля
размещения водосточной системы на
других скатах крыши, скопируем только
что созданные объекты. Для этого аккуратновыделим ихи щелкнем правой кнопкой
мыши. В появившемся окне щелкнем по
строкеCopy.




В
ставим
копии в модель (щелкнем правой кнопкой
мыши и в появившемся контекстном меню
щелкнем по строкеPaste)

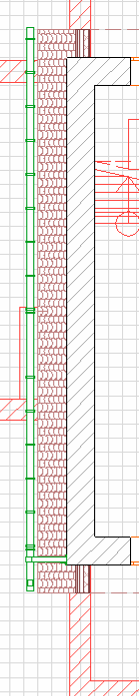

и переместим ихна следующие места.











Изменим параметры этих объектовв соответствии с высотой и длиной скатов крыши, аэти объектыеще и отзеркалим, для того, чтобы водосточную трубу и отверстие для нее в желобе переместить на противоположную сторону.
С

ледует
также обратить внимание наположение
сливных отверстийв водосточном
желобе, которое регулируетсяв этой
строке.

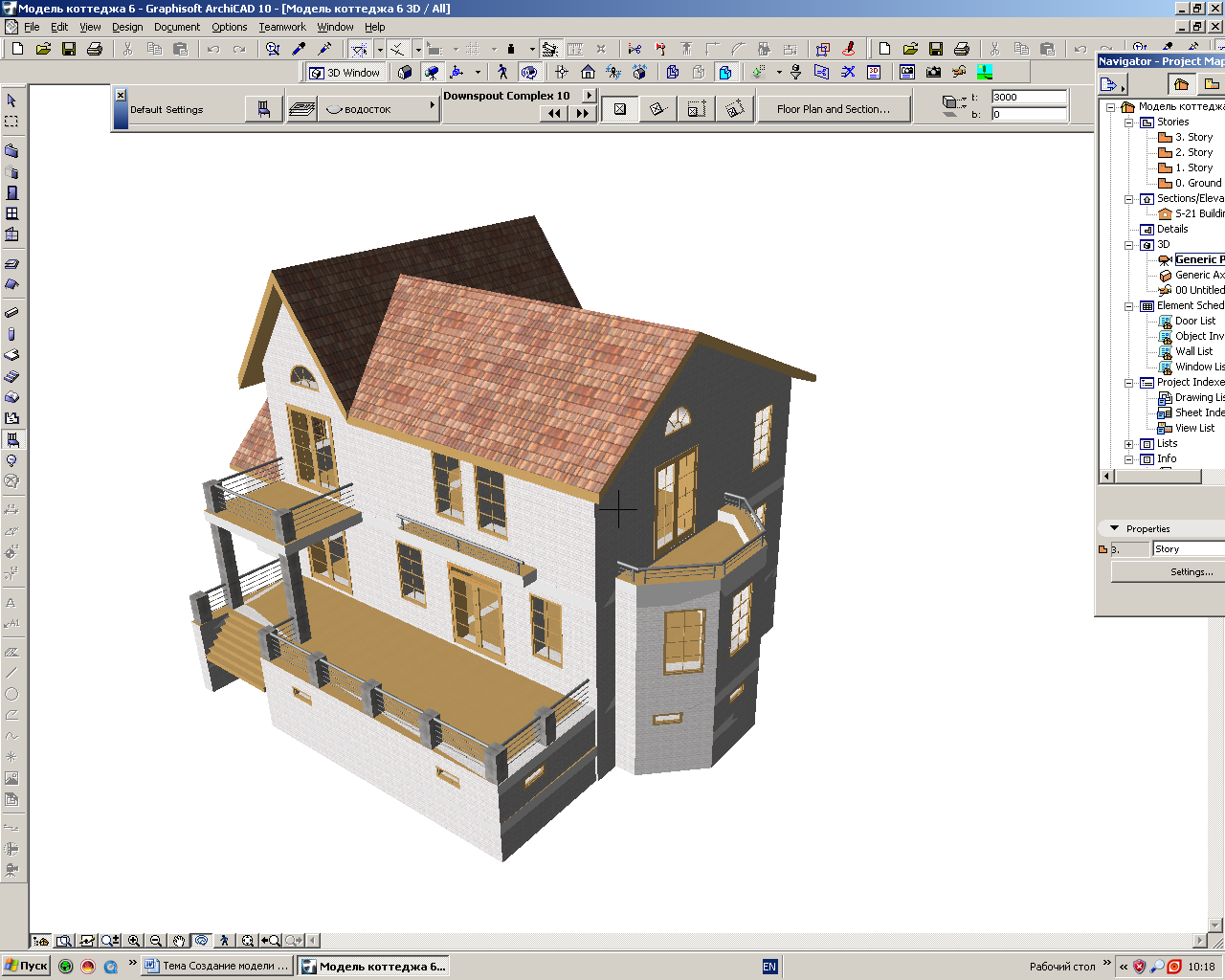

В 3D-виде модель коттеджа с системой водостока должна выглядеть так:
