2.21. Создание отверстия в скате крыши под мезонином

Для обеспечения доступа изнутри гаража к окну мезонина можно прорезать в крыше отверстие (операция не обязательна). Для этого выделим нижний скат крыши и щелкнем по кнопке Крыша.

Далее действуем также как и при создании отверстия в перекрытии, т.е. еще раз щелкаем по кнопкеКрыша, а затем рисуемпрямоугольникотверстия.

Врезультате в скате сначала будет создано отверстие прямоугольной формы.

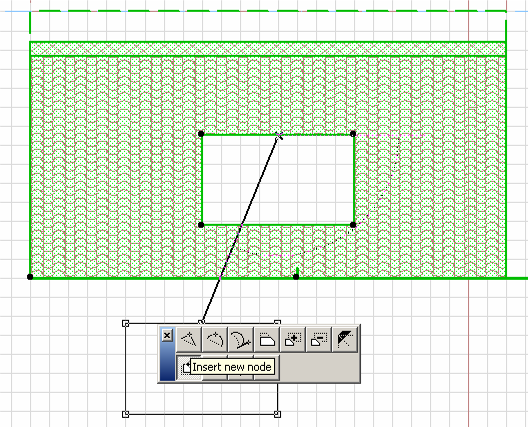

Теперь изменим форму отверстия на пятигранник. Для этого (при выделенном скате) подводим курсор клинии, определяющей сторону отверстия, которая должна быть изменена. При появлении на середине линии знака в виде трехлучевой звезды с использованиемэтогоинструмента вытягиваем курсорвверхдо достижения точки верхнего угла окна.

Врезультате должно быть создано такоеотверстие:

В случае необходимости отредактируйте положение окна мезонина.

2.22. Построение стен мансарды

Перейдем на уровень2 этажа, выделимтолько наружные стены(т.е. без внутренних стен и стен котельной) и скопируем их.

Перейдем на уровень 3 этажаи вставим скопированные стены.

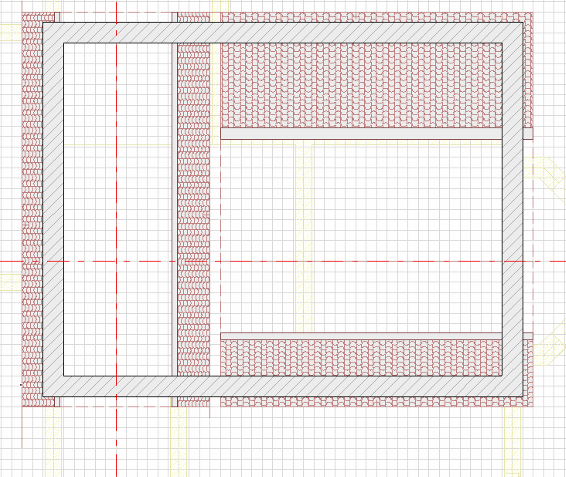

Удалим все окна и двери. В результате должны остатьсятолько эти стены:

Теперь стены 2 этажа должны выглядетьтак:

2.23. Создание крыши коттеджа

Находясь на уровне3 этажа, создадим двухскатную крышу над главным входом в здание. Скаты крыши должны располагаться симметрично относительно главного входа. Для ориентированиялинию симметриикрыши можно нарисовать заранее на слоеэскиз и науровне 0. Затем линию скопировать и перенести на уровень3 этаж.

Эту крышу строим на уровне 3 этажатаким же образом, как и крышу гаража. Выберем следующиепараметрыкрыши:

После построения крыша должна выглядеть так:

Вторая часть крыши также состоит из двух скатов и должна быть расположена перпендикулярно только что построенной. Ось симметрии этой крыши должна располагаться на линии, проходящей черезось симметрии эркера.Эту линию нужно построить на слоеэскизна уровне0 этаж. Затем эта линия должна быть скопирована и перенесена на уровень3 этаж.

Параметры первого ската следующие:

Этап построения этого ската крыши показан на этом рисунке.

Построенный скат должен выглядетьследующим образом:

Перед построением второго ската крыши необходимо изменить угол наклона и установить егоравным 23⁰ . Построенный скат должен выглядетьследующим образом:

Внешний вид построенной крыши должен быть таким:

Теперь необходимо обеспечить правильное пересечение двух крыш. Порядок действий следующий:

Сначала скройте все слои, кроме слоя крыша.

Затем выделите тот скат крыши,до которогонеобходимо «дотянуть»другой скат.

Далее,при нажатой клавишеCtrl, укажите курсором наребротого ската, которое расположено напротив первого ската и щелкните. Скат крыши сам дотянется

до первого ската и должен получитьсяследующий результат.

Аналогичным образом дотяните противоположный скат крыши. Результат должен быть следующим:

После построения крыши необходимо выделить и подрезать ее стены. Для этого откроем слой стены 2 этаж. Мы должны увидетьследующую картину:

Далее действуем также как и при подрезке стен гаража, т.е. выделяем одну из подрезаемых стен, щелкаем правой кнопкой мыши и выбираем команду подрезки стены.

После подрезки стен в 3D-виде модель должна выглядетьтак:
