2.12. Доработка стены и положения окон 2 этажа

Отключим все слои, кроме слоя стены 2 этажа.

На втором этаже выделим и удалим стены эркера.

Затем с помощью инструмента Стенысоединим оставшиеся стеныпрямой стеной.

Теперь сблизимдва окнана этой стене. Для этого при выделенном окне необходимо щелкнутьпо средней опорной точкеи, используяинструмент линейного перемещения, передвинуть окно по горизонтали.

средняя опорная точка

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

Примерное положение окон

Далее следует удалить ненужную теперь часть перекрытия, нависающую над эркером.

Для этого в режиме 2Dвыделим все перекрытие, затем еще раз щелкнем по инструментуПерекрытие, укажем мышьюна одну из опорных точекудаляемой части перекрытия и в появившейся панели выберемэтот режим.

Такой режим обеспечивает удаление части перекрытия, контур которого будет обрисован в дальнейшем. Обрисуем нависающую часть после того, как контур будет замкнут, выделенная часть автоматически удалится.

Далее создадим новый слой перекрытие 2 этажаи перенесем выделенное перекрытие на этот слой.

Теперь результат нашей работы должен иметь следующий вид:

2.13. Создание дверей

Создадим двери на 1 этаже. Двери должны устанавливаться без привязки к сетке. Перейдем на уровень1 этаж.

Щелкнем по кнопкеДверина панели инструментов и выберемэтоттип двери.

Для дверей надо установить целый ряд параметров, определяющих их размеры,конструкцию и рисунок переплета стекол. Часть этих параметров указана на этом рисунке, а остальныена следующей странице.

Дополнительные параметрыдвери:

Положение дверейна плане 1 этажа должно примерно соответствовать этому рисунку:

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

2.14. Изменение положения стены 1 этажа

Отключим все слои, кроме слоя стены 1 этажа.

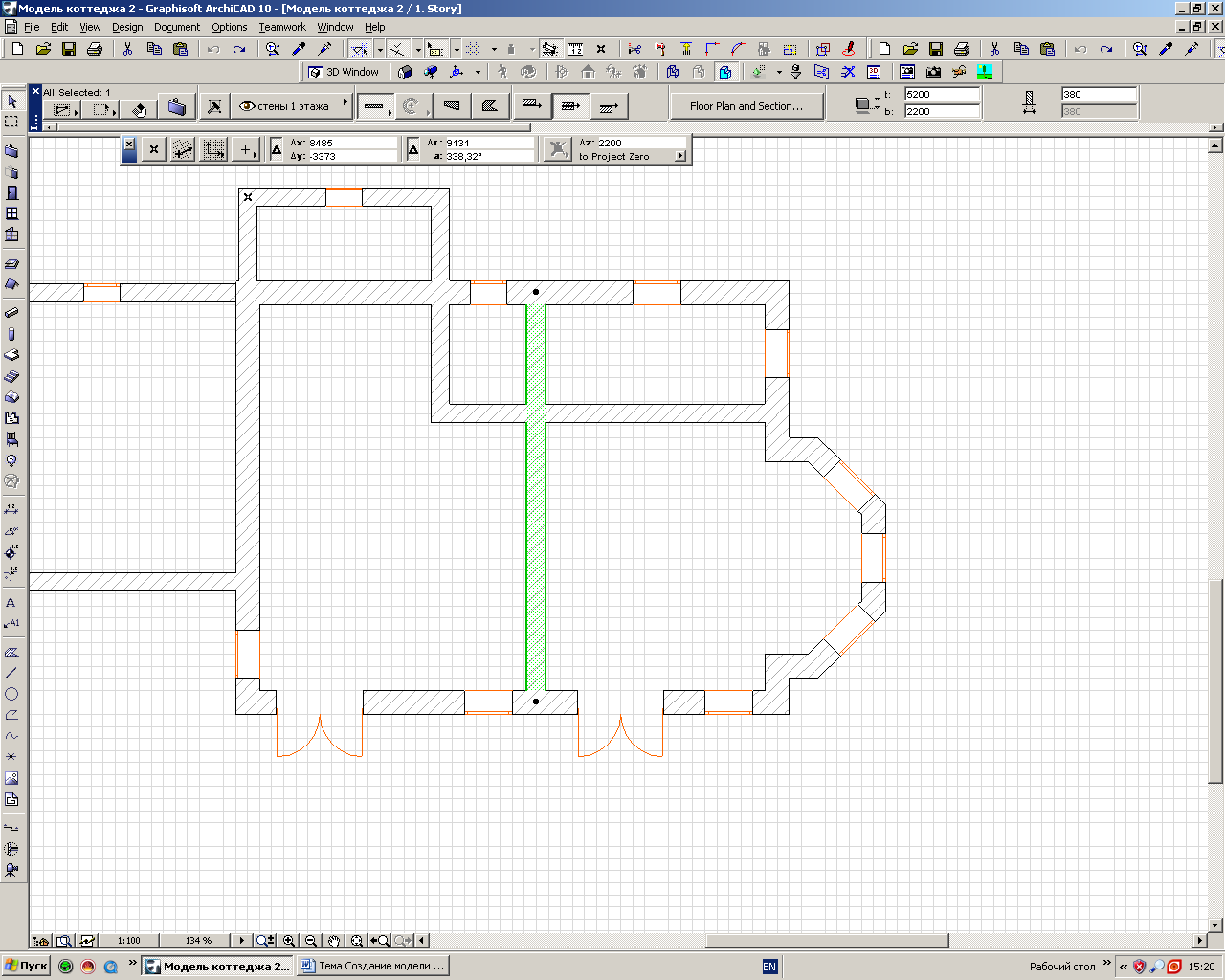

В2D-виде выделим этотэлемент стены1 этажа и перенесем его горизонтально в новое положение.

Если эта операция вызывает затруднения, то просто удалите ненужный участок стены и нарисуйте новый.

Теперь в 3D-виде модель 1 этажа должна выглядеть так:

2.15. Создание межкомнатных дверей 1 и 2 этажа

Создадим межкомнатные двери 1 этажа.

Выберем дверьэтого типа. Ее размеры указаны здесь:

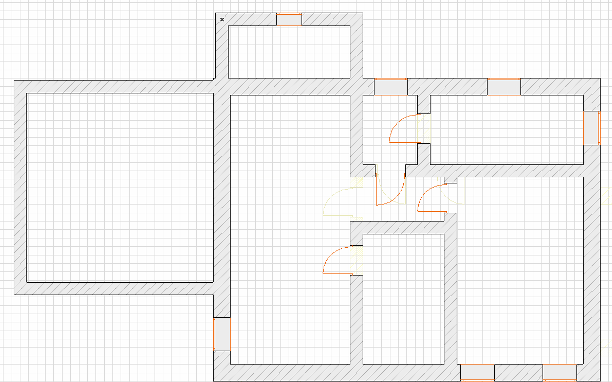

Положение межкомнатных дверей на плане 1 этажа должно соответствоватьрисунку:

Теперь в 3D-виде модель 1 этажа при открытом слоестены 1 этажадолжна выглядеть так:

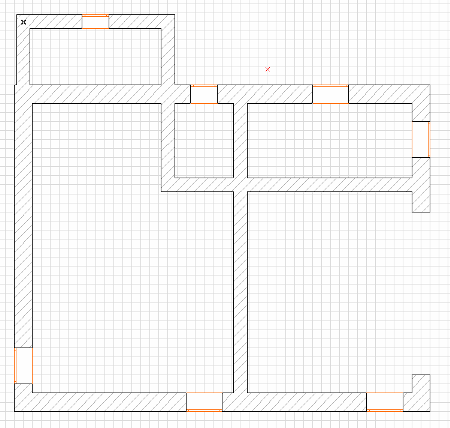

Отредактируем внутренние стены 2 этажа, а затем создадим четыре межкомнатные двери в соответствиис этим рисунком. Делаем это также, как на 1 этаже.

На плане 2 этажа двери должны быть расположенытак:

Создадим дверь для выхода на веранду 2 этажа. Она должна размещатьсяздесь.

Параметры двери следующие:

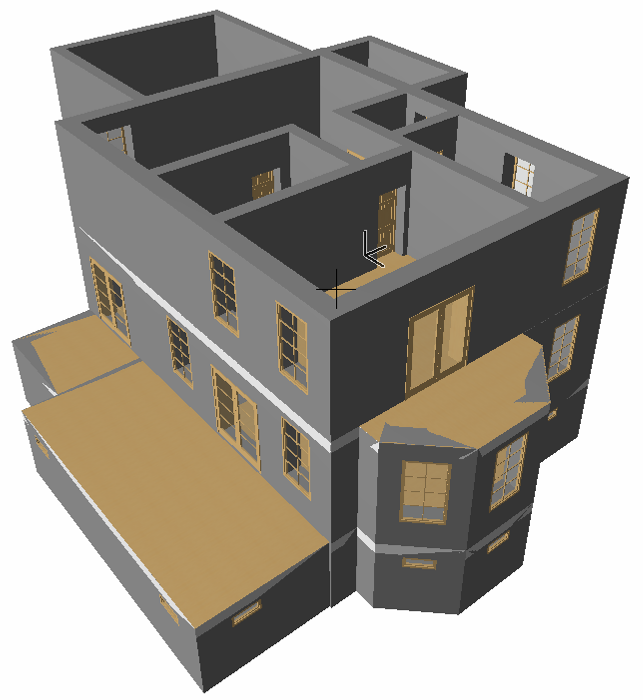

Теперь в 3D-виде модель должна выглядеть примерно так:

2.16. Создание ворот гаража

Теперь, перейдем на уровеньэтаж 0и, используя инструментДвери, создадимворота гаражасо следующимипараметрами:

В3D-виде ворота должны выглядетьтак:
