2.5. Создание в перекрытии фундамента отверстия для лестницы

Вырезание отверстий в перекрытиях выполняется в следующем порядке: сначала следует указать курсором нужное перекрытие, а затем на нем нарисовать еще одно перекрытие, по форме соответствующее отверстию. Для программы такая последовательность действий будет означать то, что нужно именно вырезать отверстие.

Итак, вырезаем в перекрытии отверстие под будущую лестницу. Для этого выделяем перекрытие фундамента, затем щелкаем по кнопкеПерекрытиеи рисуемпрямоугольникна месте вырезав этом режимеи обязательнобез привязки к сетке.

Теперь в 3D-виде модель должна

выглядеть так:

2.6. Создание окон в стенах 1 этажа

Возвращаемся в 2D-вид (клавишаF2).

Включим слой стены 1 этажаи перейдем на уровень этаж 1.

Создадим окна в стенах 1 этажа. Настройки параметров окон должны быть следующими:

Щелкнем на черном уголке в строкеTilt-Turn Window Setting(иконка имеет следующий вид: ) и в появившейся панели выберемнастройки:

Теперь установим окна в тех местах, которые показаны ниже на рисунке.

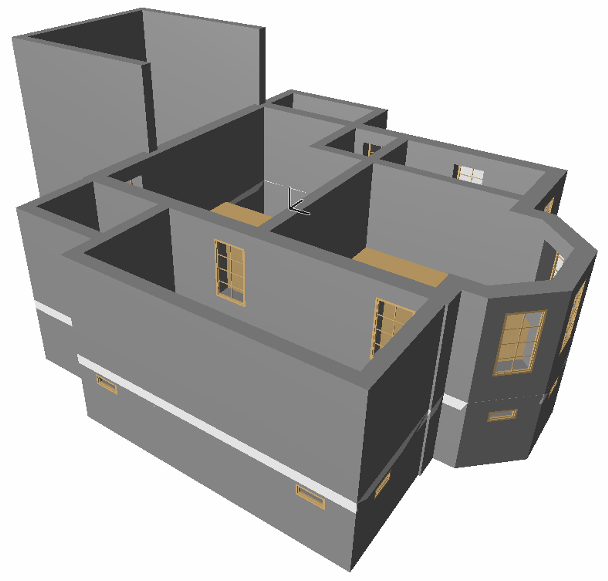

При включенных слоях фундаментиперекрытие фундаментав 3D-виде модель должна выглядеть так:

2.7. Редактирование стен 1 этажа

На самом деле стены первого этажа должны несколько отличаться от стен фундамента, поэтому произведем их редактирование.

Выделими удалим стены, выделенные на рисунке:

Удаленные стены освободили место для веранды. Теперь в 3D-виде модель должна выглядеть так:

2.8. Создание перекрытия 1 этажа

Создадим новый слойперекрытие 1 этажа.

Перекрытие 1 этажа рисуем точно также, как и перекрытие фундамента, но с учетом того, что его высота относительно нулевого уровня должна составлять 5200 мм. Кроме того следует учитывать изменение формы стен. Перекрытие рисуемпри отключенном режиме привязки к сетке(клавишаS).

Перекрытие 1 этажа служит потолком для 1 этажа и полом для второго.

2.9. Создание в перекрытии 1 этажа отверстия для лестницы

Теперь всозданном ранее перекрытии, как и в перекрытии фундамента (см. раздел 2.5), создайтеотверстие для лестницы.

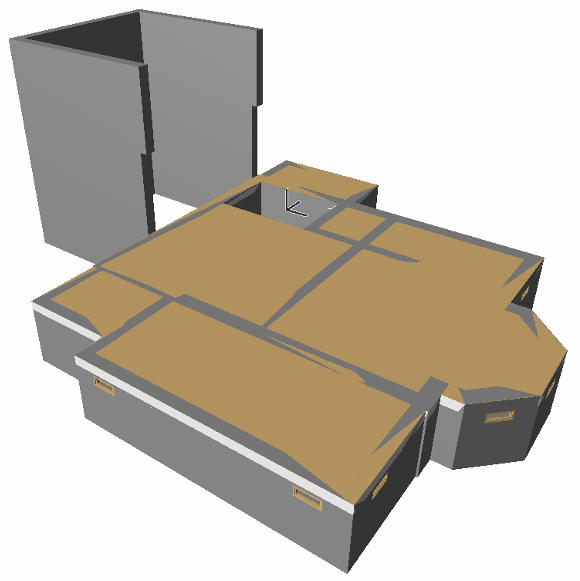

Теперь в 3D-виде (при включенном слоестены 1этажа)модель должна выглядеть так:

2.10. Создание небольших окон на 1 этаже

Помимо больших окон в стенах 1 этажа, необходимо создатьнебольшое окно в котельной. Настройки параметров окна должны быть такие же, как и в фундаменте (см. раздел 2.6). У этого окна высота относительно нижнего края стены должна быть500мм.

Далее перейдите на уровень0 этажаи создайте такие жеокна в стенах гаража, но высота этих окон относительно нижнего края фундамента должна составлять1500мм.

2.11. Создание стен 2 этажа

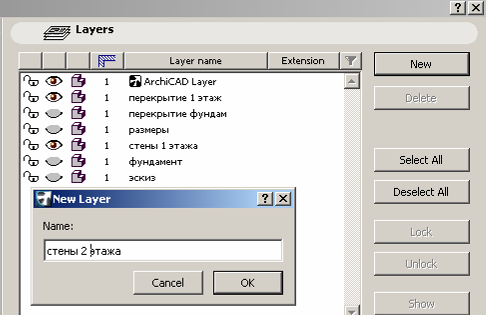

В панели управления слоями создадим новый слой стены 2 этажа.

С помощью значка «глаз» отключим отображение всех слоев, кроме слоя стены 1 этажа.

Далеевыделим рамкойи скопируем стены 1 этажа, кроме стен гаража.

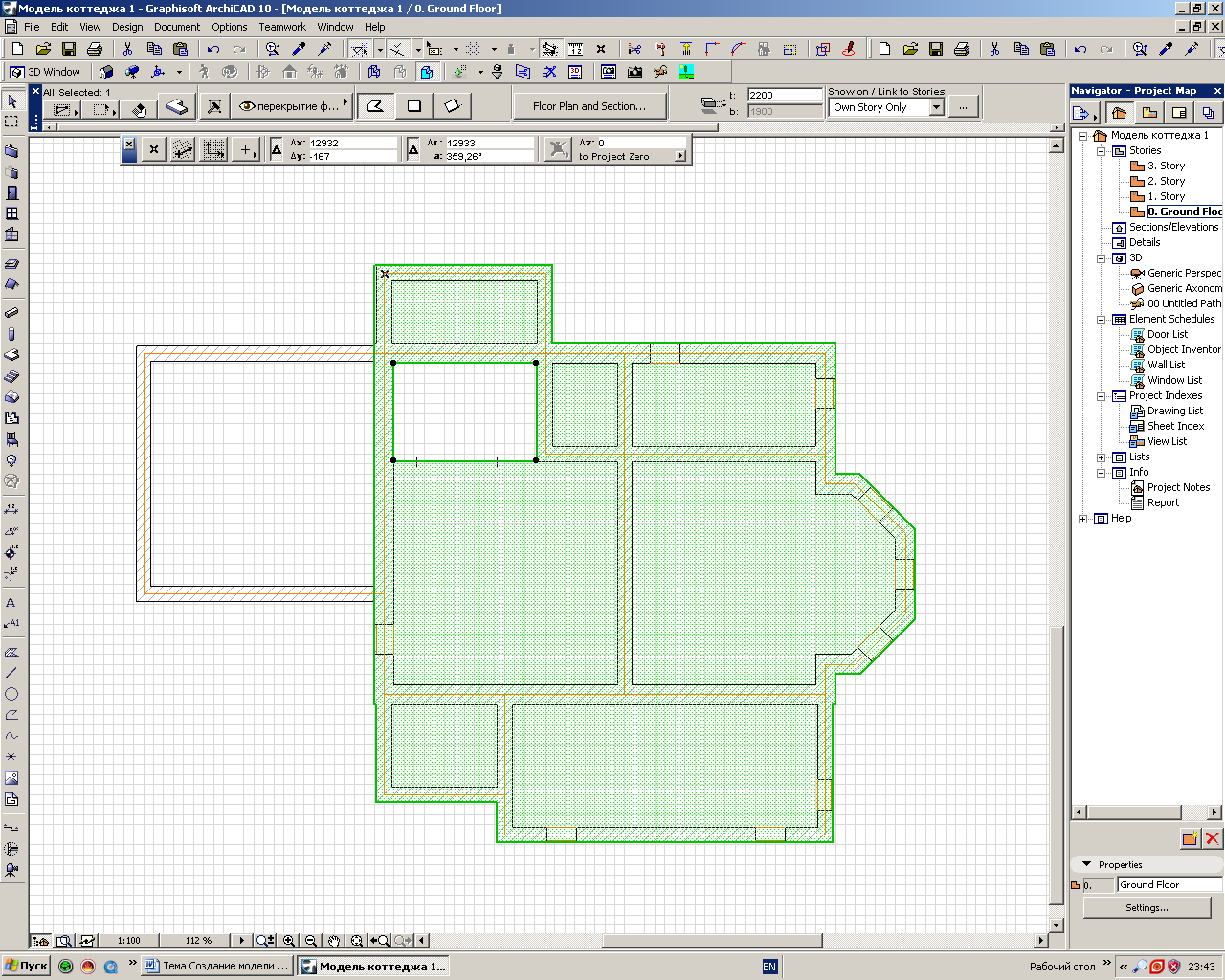

Внимание! Выделение надо выполнять точно так, как это показано ниже на рисунке. Если рамка выделит и стены гаража (стены гаража станут зелеными), то необходимо произвести выделение еще раз, сдвинув рамку чуть вправо относительно стен гаража.

Перейдем науровень 2 этажа.

С помощью комбинации клавиш Ctrl+V вставим скопированный фрагмент. Для того чтобы снятьрамкупосле вставки фрагмента, щелкнем на свободном поле документа.

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

Выделими перенесем стены 2 этажа наслой стены 2 этажатак, как мы это делали раньше.
