2.2. Построение фундамента (цоколя)

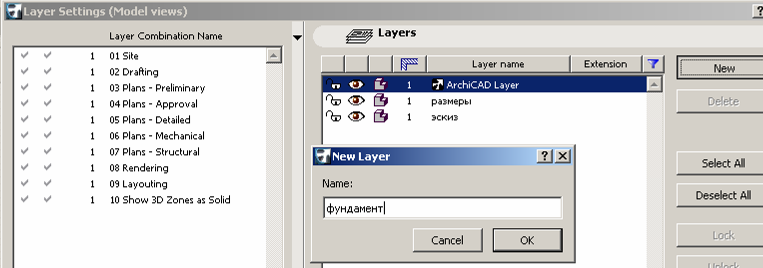

Создаем новый слойфундамент

Дважды щелкаем по инструментуСтеныи в появившейся панели параметров стены назначаем слойфундамент.Сначала вычерчиваемвнешние стены фундаментапо созданным ранее осевым линиям. Параметры стены, а именно высота и толщина, должны соответствовать указанным на рисунке. То есть высота –2200 мм, а толщина –500 мм, что соответствует толщине «в два кирпича»¹.

Выбираемрежимы вычерчивания стеныотдельными прямыми участками по осевой линии.

После завершения построения внешних стен фундамента изменяем толщину стен с 500на380мм («в полтора кирпича») и создаем остальные стены.

Окончательный вид стен фундамента должен быть таким, как показан на рисунках внизу.

Этот вид(вид 2D) вызывается клавишей клавиатурыF2,а этот(вид 3D) – клавишейF3:

Выходим в режимF2 и сохраняем проект в файл (например, под именем «коттедж»). С помощью клавишиSотключаем режим привязки к сетке. Выделяем с помощью инструментарамкойстены гаража и увеличиваем их высоту до8000мм. Это связано с тем, что гараж, в отличие от основного здания, имеет всего один, но более высокий этаж.

Создадим стены для 1 этажа методом копирования нижнего этажа (фундамента). Но сначала отключите слои размерыиэскиз, которые нам больше не нужны.

Теперь с помощью инструмента выделяемрамкойвсе стены, кроме стен гаража, а затем копируем их с помощью командыEdit –Copy или клавишCtrl+C.

Внимание! Выделение надо выполнять точно так, как показано на этом рисунке, т.е. не касаясь рамкой трех стен гаража.

В2D-виде переходим на уровень1 этажи вставляем с помощью командыEdit –Paste или клавишCtrl+V содержимое буфера памяти.Щелкаем мышью в свободном поле чертежа для того, чтобы исчезла рамка выделения.

В3D-виде видно, что стена сталавыше вдвое.

Для стен 1 этажа создадим новый слойстены 1 этажа.

В 2D-виде, находясь на уровне 1 этажа, выделяем рамкой только что вставленные стены (так, как это делали раньше).

Теперь дважды щелкаем мышью на панели инструментов по кнопкеСтена. В панели настроек заменяем в списке слойфундаментна слойстены 1 этажадля того, чтобы перенести выделенные стены на другой слой. Также увеличиваем высоту стены до3000 мм.

В результате вставленные стены должны переместиться на слой стены 1 этажа, а их высота увеличится до необходимых3000мм.

В 3D-виде модель теперь должна выглядеть следующим образом:

2.3. Создание окон в стенах фундамента

Отключим на некоторое время с помощью значка «глаз» видимость слоя стены 1 этажаи перейдем на уровень этаж 0.

Создадим небольшие вентиляционные окна в стенах фундамента с помощью соответствующейкнопкина панели инструментов.

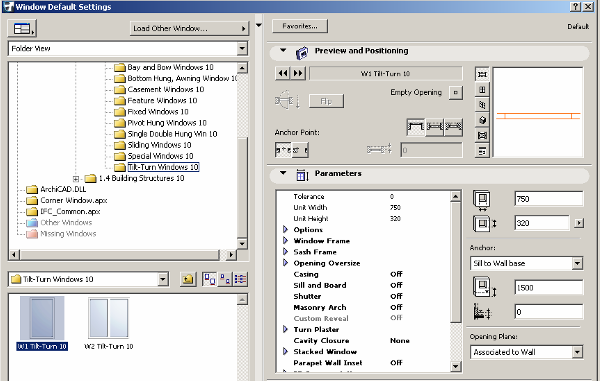

Настройки параметров окна должны бытьследующие:

Места расположения окон показаны ниже.

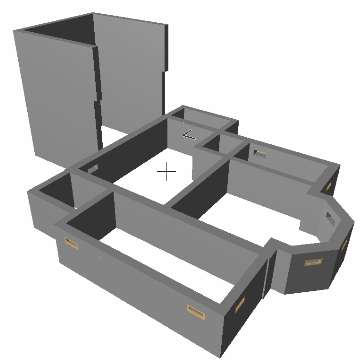

После установки окон модель в 3D-виде должна выглядеть так:

2.4. Создание перекрытия фундамента

Перекрытие фундамента в нашем случае это одновременно и потолок для подвального этажа, ограниченного стенами фундамента, и пол для 1 этажа.

Для его создания введем новый слой перекрытие фундамента.

На панели инструментов двойным щелчком выбираем инструментперекрытие. Создаем перекрытие на высоте2200 ммна слоеперекрытие фундамента. Толщину перекрытия оставляем без изменений.

Перекрытие рисуем с помощьюэтого инструментабез привязки к сетке, аккуратно обходя периметр стен по ихнаружнымуглам. Курсор мыши при этом будет сам как бы привязываться к этим углам.

Особое внимание надо уделитьэтимместам. Здесь надо работать при увеличенном масштабе изображения, что достигается с помощью вращения ролика мыши.
