5.2 Построение ассоциативного чертежа Штуцера.
Теперь выполняем его ассоциативный чертёж. Для полного представления о внутренних и наружных формах данной детали необходимо два изображения: главный вид с горизонтально расположенной осью и вид слева, чтобы показать размеры шестигранника. Поскольку в Штуцере имеется сквозное отверстие, и он является симметричной фигурой, то целесообразно выполнить соединение половины вида и половины фронтального разреза, где разделяющей линией служит ось симметрии.
1. Создайте новый файл типа Чертёж формата А4 и сохраните его с тем же названием «Штуцер». Вызовите команду Стандартные виды на странице Ассоциативные виды. Выберите модель Штуцера для построения ассоциативного чертежа .
2. На Панели свойств установите необходимые параметры создаваемого чертежа. Так как ориентация модели Штуцер горизонтальная, то в окне Ориентация главного вида оставляем без изменения – Спереди. В окне Схема видов отмените построение вида сверху. Задайте масштаб (например, 1:1). Поместите фантомы ассоциативных видов в любом месте чертежа (при окончательном оформлении чертежа вы проведёте его компоновку) и щелкните мышью. Дополните изображения Штуцера осевыми линиями. При нанесении осевых линий пользуйтесь привязками и не забывайте делать текущим вид, в котором вы наносите линии (рис. 67).

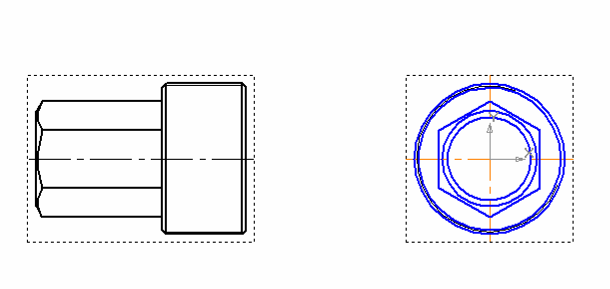

Рис.67. Ассоциативные виды Штуцера
3. Чтобы показать сквозное цилиндрическое отверстие диаметром 20 мм, совместите главный вид с простым вертикальным фронтальным разрезом. Проще всего это сделать с помощью команды Местный разрез.
4
.
Выполните Инструменты
│Геометрия │Прямоугольник
для ограничения области для построения
разреза, как показано на рис 68. Следует
напомнить, что разрез выполняется внизу,
а вид наверху.
Рис.68. Ограничение области для построения разреза
5. Нажмите кнопку Местный разрез на инструментальной панели Ассоциативные виды. Поместите указатель мыши в любом месте линии, ограничивающей разрез (линия высветится красным цветом), и щелкните мышью. На виде слева укажите положение следа секущей плоскости. Система выполнит построение половины разреза детали (рис. 69).
Рис.69. Соединение вида спереди и фронтального разреза.
6. На изображениях проставьте размеры. При этом также не забывайте делать текущим то изображение, на котором вы ставите размеры.
7. Сохраните файл под другим именем (например, как «Штуцер разр.») и разрушьте все ассоциативные связи.
8. Отредактируйте чертеж в соответствии с требованиями ЕСКД:
Замените тонкую линию на границе вида и разреза на осевую.
Удалите на виде слева резьбовую фаску. Чертеж Штуцера готов (рис.70).
Рис. 70. Рабочий чертеж Штуцера
6. Приложение.
6.1. Задание.
6.2 Таблица 1. Стандартные диаметры и шаги метрической резьбы.
ПРОФИЛЬ [ГОСТ 9150-81]
Здесь d- номинальный диаметр резьбы болта;D- номинальный диаметр резьбы гайки;P- шаг резьбы. |
|
ДИАМЕТРЫ И ШАГИ [ГОСТ 8724 - 81]
Размеры в мм
|
Номинальный диаметр резьбы d |
Шаг Р | |||
|
1 ряд |
2 ряд |
3 ряд |
крупный |
мелкий |
|
Е2 |
- |
- |
0,4 |
- |
|
- |
2,2 |
- |
0,45 |
- |
|
2,5 |
- |
- |
0,45 |
0,35 |
|
3 |
- |
- |
0,5 |
0,35 |
|
- |
3,5 |
- |
(0,6) |
0,35 |
|
4 |
- |
- |
0,7 |
0,5 |
|
- |
4,5 |
- |
0,75 |
0,5 |
|
5 |
- |
- |
0,8 |
0,5 |
|
- |
- |
5,5 |
- |
0,5 |
|
6 |
- |
- |
1 |
0,75; 0,5 |
|
- |
- |
7 |
1 |
0,75; 0,5 |
|
8 |
- |
- |
1,25 |
1; 0,75; 0,5 |
|
- |
- |
9 |
(1,25) |
1; 0,75; 0,5 |
|
10 |
- |
- |
1,5 |
1,25; 1; 0,75; 0,5 |
|
- |
- |
11 |
(1,5) |
1; 0,75; 0,5 |
|
12 |
- |
- |
1,75 |
1,5; 1,25; 1; 0,75; 0,5 |
|
- |
14 |
- |
2 |
1,5; 1,25; 1; 0,75; 0,5 |
|
- |
- |
15 |
- |
1,5; (1) |
|
16 |
- |
- |
2 |
1,5; 1; 0,75; 0,5 |
|
- |
- |
17 |
- |
1,5; (1) |
|
- |
18 |
- |
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
20 |
- |
- |
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
- |
22 |
- |
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
24 |
- |
- |
3 |
2; 1,5; 1; 0,75 |
|
- |
- |
25 |
- |
2; 1,5; (1) |
|
- |
- |
(26) |
- |
1,5 |
|
- |
27 |
- |
3 |
2; 1,5; 1; 0,75 |
|
- |
- |
(28) |
- |
2; 1,5; 1 |
|
30 |
- |
- |
3,5 |
(3); 2; 1,5; 1; 0,75 |
|
- |
- |
(32) |
- |
2; 1,5 |
|
- |
33 |
- |
3,5 |
(3); 2; 1,5; 1; 0,75 |
|
- |
- |
35 |
- |
1,5 |
|
36 |
- |
- |
4 |
3; 2; 1,5; 1 |
|
- |
- |
(38) |
- |
1,5 |
|
- |
39 |
- |
4 |
3; 2; 1,5; 1 |
|
- |
- |
40 |
- |
(3); (2); 1,5 |
|
42 |
- |
- |
4,5 |
(4); 3; 2; 1,5; 1 |
|
- |
45 |
- |
4,5 |
(4); 3; 2; 1,5; 1 |
|
48 |
- |
- |
5 |
(4); 3; 2; 1,5; 1 |
|
- |
- |
50 |
- |
(3); (2); 1,5 |
|
- |
52 |
- |
5 |
(4); 3; 2; 1,5; 1 |
|
- |
- |
55 |
- |
(4); (3); 2; 1,5 |
|
56 |
- |
- |
5,5 |
4; 3; 2; 1,5; 1 |
|
- |
- |
58 |
- |
(4); (3); 2; 1,5 |
|
- |
60 |
- |
(5,5) |
4; 3; 2; 1,5; 1 |
|
- |
- |
62 |
- |
(4); (3); 2; 1,5 |
|
64 |
- |
- |
6 |
4; 3; 2; 1,5; 1 |
|
- |
- |
65Е |
- |
(4); (3); 2; 1,5 |
Примечания:1. Стандартом предусматриваются диаметры резьбы d = 1Е600 мм; шаги резьбы d = 0,2Е6 мм.2. При выборе диаметров резьб 1-й ряд следует предпочитать 2-му, а 2-й ряд - 3-му.3. Шаги резьб, заключенные в скобки, по возможности не применять.
