Основные виды сигналов
Структурная схема простейшей системы связи
u t
Передатчик
b t
Преобразователь
сообщений в сигнал
a
Источник
сообщений
aˆ
|
z t |
|
Линия |
||
|
||
|
|
|
|
|
Приёмник |
|
|
|
|
|
|
|
|
|
ˆ |
|
Источники |
|
|
|
|
|
|
b t |
|
|
помех |
|
|
|
|
|
|
Преобразователь |
|
|
|
|
|
|
|
|
|
|
сигнала в |
|
|
|
|
сообщение |
|
|
|
|
|
|
aˆ
Получатель
цифровой
информации
Канал связи

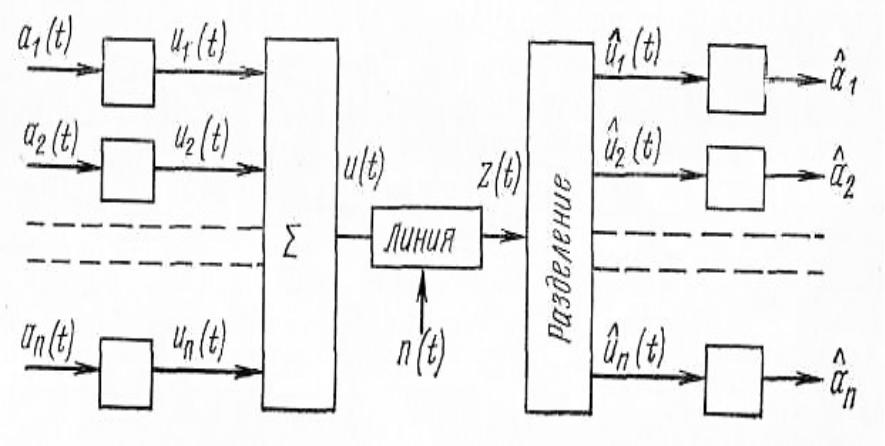

Структура схема многоканальной системы связи
Энергетический спектр теплового шума
Gш f |
hf |
|
|
|
|
2 exp hf |
kT 1 |
•где h 6,6·10-34 Дж·с – постоянная Планка;
•k 1,38·10-23 Дж/град. – постоянная Больцмана;
•Т – абсолютная температура источника шума;
•f – текущая частота.
В диапазоне звуковых и радио частот
hf<<kT: |
Gш f kT |
2 |
N0 |
2 |
|
|
N0 = kT – односторонняя спектральная плотность шума
При ширине полосы пропускания приемника F мощность шума равна Pш =N0F, Вт.
Системы счисления
N =…+a2·102+а1·101+а0·100,
где а0, а1, ..., ап – коэффициенты, принимающие значения от 0 до 9.
N=... +a2m2+a1m1+a0m0,
где – коэффициенты, принимающие значения от 0 до m–1.
Система передачи дискретных сообщений
Преобразование дискретного сообщения в сигнал и восстановление переданного сообщения в приёмнике
