Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Brighten (Осветление) Цвет под этой линзой осветляется с коэффициентом заданным в поле Rate.
Custom Color Map (Настройка преобразования цветов) Эта линза позволяет переносить перевести цвета всех расположенных под ней объектов в диапазон между двумя заданными цветами.
Fish Eye (Рыбий глаз) Эта линза искажает расположенные под ней объекты в зависимости от значения установленного в поле Rate.
Heat Map (Тепловое поле) Эта линза цвет расположенного под ней изображения эмитируя эффект ИК камеры (камеры ночного видения)
Invert (Инверсия) Эта линза преобразует цвета расположенных под ней объектов.
Magnify (Увеличение) Эта линза увеличивает расположенные под ней объекты с коэффициентом установленным в поле Amount (степень).
Tinted Grayscale (Полутона) С помощью этой линзы создаются различные оттенки цветов, причем результат зависит от цвета линзы и объекта.
Transparency (Прозрачность) Цвета объектов, расположенных под этой линзой смешиваются с цветом линзы. При этом создается впечатление, что над объектом находится цветная пленка.
Опции линзы Frozen (Зафиксировать), Viewpoint (Точка наблюдения) и Remove Face (Удалить передний план) позволяют:
-«захватить» часть изображения, расположенного под линзой и переместить его вместе с линзой в другое место.
-переместить область, расположенную под линзой не перемещая самой линзы.
-Обеспечивает воздействие линзы только на области расположенные под ней. Результат действия этих опций приведен на рисунке ниже
Изображение, помеченное цифрой 1, было получено при отключенной опции Remove Face, а изображение, помеченное цифрой 2 - при включенной опции.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Пункты меню Copy и Clone позволяют перенести соответствующий эффект с одного объекта на другой. При использовании пункта Clone редактирование родительского объекта приводит автоматически к редактированию клонированного объекта. При копировании это условие не выполняется.
Пункт меню Color Adjustment позволяет изменять цветовой состав изображения.
Рассмотрим меню Bitmaps. Это меню позволяет трансформировать векторное изображение в растровое. После этого к нему можно будет применить некоторые из преобразований пакета Corel Photo-Paint.
В качестве примера рассмотрим результаты действия некоторых из этих преобразований к рисунку приведенному ниже
Меню Bitmaps, подменю 2D Effects, пункт Edge detect . Установки опции Background color – White, Adjust – Sensitivity =9. Полученное изображение похоже на карандашный набросок.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Подменю 2D Effects, пункт Offset . Установки опций Shift – Horizontal=180, Vertical=180, Fill empty area with –Wrap around.

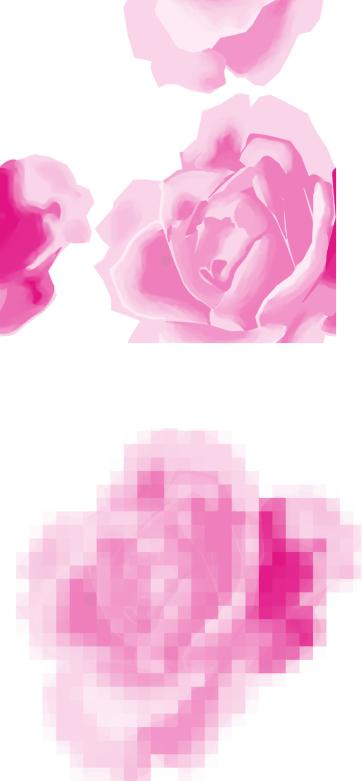

Подменю 2D Effects, пункт Pixelate. Установки опций Pixelate mode –Sguare, Adjust – Width =50,Heigth=50, Opacity =70.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Подменю 2D Effects, пункт Swirl . Установки опций Direction –Clockwise, Angle – Number of full rotation=1, Additional Angle=50.
Подменю 3D Effects, пункт Emboss . Установки опций Emboss color – original color, Adjust – Depth=15, Direction=90.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Подменю Blur, пункт Motion . Установки опций Speed =48, Direction=140.
Очень интересные эффекты можно получить при использовании подключаемых программ из пункта меню Plug – Ins.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Рассмотрим меню Text.
Наибольший интерес в этом меню представляет пункт Fit Text To Patch (расположить текст по кривой). В качестве примера рассмотрим процесс получения приведенного ниже рисунка
Наберите текст. И рядом с ним нарисуйте кривую по которой должен расположится текст, как показано на рисунке
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
Затем выделите текст и кривую в окне Fit Text To Path, сделайте нужные установки и нажмите кнопку Apply.
Затем выделите кривую и удалите ее.
Пастушков А.А. Введение в пакет CorelDraw.
Эффекты в Corel Draw
