Министерство образования Российской Федерации
Тульский государственный университет
Кафедра «Городское строительство и архитектура»
Основные типовые конструкции
для жилых и общественных зданий.
Номенклатура в соответствии с ГОСТ.
I. Сборные бетонные и железобетонные конструкции
(кроме основных элементов каркасов)
Материалы для курсового и дипломного проектирования по разделу
«Архитектура гражданских и промышленных зданий»
Методические указания для студентов направлений
«Строительство» и «Архитектура»
Тула 2002
Разработал
к.т.н,. доц. каф. ГСиА Жидков А.Е.
Аннотация
Данное методическое пособие содержит соответствующую действующим ГОСТ номенклатуру основных сборных бетонных и железобетонных конструкций, используемых при проектировании жилых и общественных зданий. Из-за большого объема в пособие не включены основные элементы каркасных зданий (колонны, ригели и т.п.), а также элементы заполнения проемов, которые войдут в отдельные издания.
В процессе курсового и дипломного проектирования студенты должны строго придерживаться приводимой здесь номенклатуры конструкций. В этом смысле пособие служит заменой региональных каталогов строительных конструкций, используемых при реальном проектировании.
В пособии имеется также ряд дополнительных сведений, которые могут оказаться полезными студентам-строителям при изучении ряда специальных дисциплин. Более подробные сведения по включенным сюда конструкциям содержатся в ГОСТ, номера которых указаны в начале каждого раздела. К этим ГОСТ мы и отсылаем будущих инженеров и архитекторов.
Оглавление
ОГЛАВЛЕНИЕ 3
1. БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ (ГОСТ 13579-78) 4
2. ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ (ГОСТ 13580-85) 6
3. ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ С КИРПИЧНЫМИ СТЕНАМИ (ГОСТ 948-84) 9
4. ПАНЕЛИ СТЕНОВЫЕ НАРУЖНЫЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ (ГОСТ 11024-84) 14
5. ПАНЕЛИ СТЕНОВЫЕ ВНУТРЕННИЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ (ГОСТ 12504-80) 17
6. ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ (ГОСТ 9561—91) 19
7. ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ (ГОСТ 12767-94) 23
8. ПЛИТЫ БАЛКОНОВ И ЛОДЖИЙ ЖЕЛЕЗОБЕТОННЫЕ (ГОСТ 25697-83) 25
9. МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ ЖЕЛЕЗОБЕТОННЫЕ (ГОСТ 9818—85) 27
10. СТУПЕНИ ЖЕЛЕЗОБЕТОННЫЕ И БЕТОННЫЕ (ГОСТ 8717.0-84) 34
11. БЛОКИ ВЕНТИЛЯЦИОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ (ГОСТ 17079-88) 39
12. КАБИНЫ САНИТАРНО-ТЕХНИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ (ГОСТ 18048-80) 41
13. СВАИ ЖЕЛЕЗОБЕТОННЫЕ (ГОСТ 19804-91) 45
Блоки бетонные для стен подвалов (гост 13579-78)
Стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также легкого бетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/м3и предназначаемые для стен подвалов и технических подпольев зданий.
Сплошные блоки допускается применять для фундаментов.
Блоки подразделяются на три типа:
ФБС сплошные;
ФБВ сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП пустотные (с открытыми вниз пустотами).
Форма и размеры блоков должны соответствовать указанным на черт. 1-3 и в табл. 1.
Таблица 1
|
Тип блока |
Основные размеры блока, мм | ||
|
Длина l |
Ширина b |
Высота h | |
|
ФБС |
2380 |
300; 400; 500; 600 |
580 |
|
1180 |
400; 500; 600 | ||
|
400; 500; 600 |
280 | ||
|
880 |
300; 400; 500; 600 |
580 | |
|
ФБВ |
400; 500; 600 | ||
|
ФБП |
2380 |
400; 500; 600 |
580 |
А. Блоки шириной 300 мм
Б. Блоки шириной 400, 500 и 600 мм

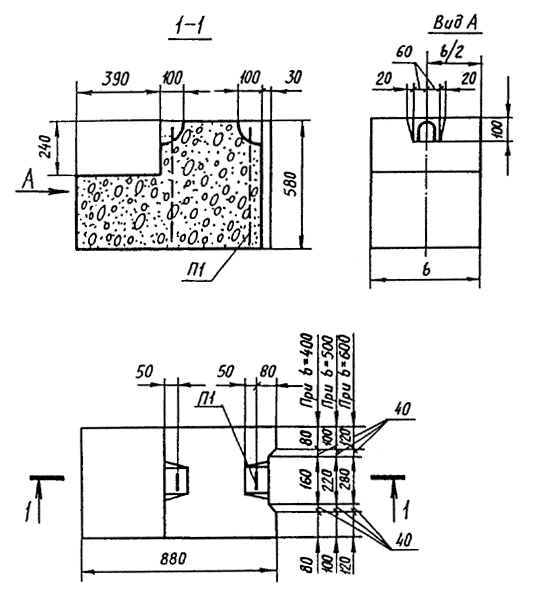

Ч
ерт.
2. Блоки типа ФБВ Черт. 3. Блоки типа
ФБП
Структура условного обозначения (марок) блоков следующая:
Пример условного обозначенияблока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:
ФБС24.4.6-Т ГОСТ 13579-78
То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (легкого бетона):
ФБВ9.4.6-Л ГОСТ 13579-78
То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:
ФБП24.5.6 -С ГОСТ 13579-78
Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из легкого бетона - в табл. 3, из плотного силикатного бетона - в табл. 4.
При соответствующем обосновании допускается применение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл. 2-4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:
В3,5 для блоков из тяжелого бетона и легкого бетона;
В12,5 для блоков из плотного силикатного бетона.
Примечание. В условное обозначение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл. 2-4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.
Таблица 2 Таблица 3
|
|
Марка блока |
Класс бетона по прочности на сжатие |
Расход материалов |
Масса блока (справочная),т |
| ||||
|---|---|---|---|---|---|---|---|---|---|
|
|
Бетон, м3 |
Сталь, кг |
| ||||||
|
|
ФБС24.3.6-Т ФБС24.4.6-Т |
B7,5 |
0,406 0,543 |
1,46 |
0,97 1,30 |
| |||
|
|
ФБС24.5.6-Т ФБС24.6.6-Т |
0,679 0,815 |
2,36 |
1,63 1,96 |
| ||||
|
|
ФБС12.4.6-Т ФБС12.5.6-Т ФБС12.6.6-Т |
0,265 0,331 0,398 |
1,46 |
0,64 0,79 0,96 |
| ||||
|
|
ФБС12.4.3-Т ФБС12.5.3-Т ФБС12.6.3-Т |
0,127 0,159 0,191 |
0,74 |
0,31 0,38 0,46 |
| ||||
|
|
ФБС9.3.6-Т ФБС9.4.6-Т ФБС9.5.6-Т |
0,146 0,195 0,244 |
0,76 |
0,35 0,47 0,59 |
| ||||
|
|
ФБС9.6.6-Т |
0,293 |
1,46 |
0,70 |
| ||||
|
|
ФБB9.4.6-Т ФБB9.5.6-Т ФБB9.6.6-Т |
0,161 0,202 0,243 |
0,76 |
0,39 0,49 0,58 |
| ||||
|
|
ФБП24.4.6-Т ФБП24.5.6-Т ФБП24.6.6-Т |
В12,5
|
0,439 0,526 0,583 |
1,46 |
1,05 1,26 1,40 |
| |||
|
|
Примечание. Масса блоков приведена для тяжелого бетона средней плотности 2400 кг/м3. |
| |||||||
|
|
|
|
| ||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
|
Марка блока |
Класс бетона по прочности на сжатие |
Расход материалов |
Масса блока (справочная),т | |
|
Бетон, м3 |
Сталь, кг | |||
|
ФБС24.3.6-Л ФБС24.4.6-Л ФБС24.5.6-Л |
В7,5 |
0,406 0,543 0,679 |
1,46 |
0,73 0,98 1,22 |
|
ФБС24.6.6-Л |
0,815 |
2,36 |
1,47 | |
|
ФБС12.4.6-Л |
0,265 |
0,76 |
0,48 | |
|
ФБС12.5.6-Л ФБС12.6.6-Л |
0,331 0,398 |
1,46 |
0,60 0,72 | |
|
ФБС12.4.3-Л ФБС12.5.3-Л ФБС12.6.3-Л |
0,127 0,159 0,191 |
0,74 |
0,23 0,29 0,35 | |
|
ФБС9.3.6-Л ФБС9.4.6-Л ФБС9.5.6-Л ФБB9.6.6-Л ФБB9.4.6-Л ФБB9.5.6-Л ФБB9.6.6-Л |
0,146 0,195 0,244 0,293 0,161 0,202 0,243 |
0,76 |
0,26 0,35 0,44 0,53 0,29 0,37 0,44 | |
|
ФБЛ24.4.6-Л ФБЛ24.5.6-Л ФБЛ24.6.6-Л |
В12,5 |
0,439 0,526 0,583 |
1,46 |
0,79 0,95 1,05 |
|
Примечание. Масса блоков приведена для блоков из легкого бетона средней плотности 1800 кг/м | ||||
|
Марка блока |
Класс бетона по прочности на сжатие |
Расход материалов |
Масса блока (справочная),т | |
|
Бетон, м3 |
Сталь, кг | |||
|
ФБС24.3.6-С ФБС24.4.6-С ФБС24.5.6-С |
В15 |
0,406 0,543 0,679 |
1,46 |
0,81 1,09 1,36 |
|
ФБС24.6.6-С |
0,815 |
2,36 |
1,63 | |
|
ФБС12.4.6-С |
0,265 |
0,76 |
0,53 | |
|
ФБС12.5.6-С ФБС12.6.6-С |
0,331 0,398 |
1,46 |
0,66 0,80 | |
|
ФБС12.4.3-С ФБС12.5.3-С ФБС12.6.3-С |
0,127 0,159 0,191 |
0,74 |
0,25 0,32 0,38 | |
|
Марка блока |
Класс бетона по прочности на сжатие |
Расход материалов |
Масса блока (справочная),т | |
|
Бетон, м3 |
Сталь, кг | |||
|
ФБС9.3.6-С ФБС9.4.6-С ФБС9.5.6-С ФБС9.6.6-С ФБB9.4.6-С ФБB9.5.6-С ФБB9.6.6-С |
В15 |
0,146 0,195 0,244 0,293 0,161 0,202 0,243 |
0,76 |
0,29 0,39 0,49 0,59 0,32 0,40 0,49 |
|
ФБП24.4.6-С ФБП24.5.6-С ФБП24.6.6-С |
0,439 0,526 0,583 |
1,46 |
0,88 1,05 1,17 | |
|
Примечание. Масса блоков приведена для блоков из плотного силикатного бетона средней плотности 2000 кг/м3 | ||||
