1.1. Классификация резьбы

Существует множество типов резьб, которое изложено на рис. 4.

Для выполнении графической работы Вам понадобятся знания о резьбах метрических и трубных.

Резьба метрическая цилиндрическая (ГОСТ 8724-81) применяется в качестве основной крепежной резьбы, реже - в виде ходовой резьбы.

Профиль метрической резьбы - равнобедренный тре­угольник с углом при вершине 60° (рис. 4, а). Метрическая резьба может быть однозаходной и многозаходной, правого и левого направлений, с крупным и мелким шагом. Обознача­ется буквой М.

Примеры:

М20 - правого направления, номинальный диаметр 20 мм, с крупным шагом;

М20х 1,5 LH - с мелким шагом Р = 1,5 мм, левого на­правления;

М20хЗ(Р1,5) - двухзаходная с мелким шагом Р = 1,5 мм, правого направления, ход резьбы P_h = Змм.

Рис. 4. Профили резьб

Таблица 1. Расположение резьбовых элементов

Резьба метрическая коническая (ГОСТ 25229-82) - име­ет конусность 1:16, применяется в конических резьбовых со­единениях, обозначается буквами МК.

Резьба трубная цилиндрическая (ГОСТ 6357-81) имеет профиль в виде равнобедренного треугольника с углом про­филя 55°, вершины и впадины скруглены (рис. 4, б). Обозна­чается буквой G. Применяется в основном в трубопроводах и трубных соединениях.

Резьба трубная коническая (ГОСТ 6211-82) имеет ко­нусность 1:16. Наружная резьба обозначается буквой R, внутренняя резьба - соответственно буквой R_c.

Трубные резьбы отличаются от других резьб тем, что числовое значение резьбы определяется внутренним диамет­ром трубы d_y, а не наружным диаметром, на котором нареза­на резьба. Измеряется в дюймах.

1.2. Изображение резьбы на чертеже и ее обозначение

В соответствии с ГОСТ 2.311-68 резьба на чертеже изо­бражается условно. На стержне по наружному диаметру резьба изображается сплошной основной линией, по внут­реннему диаметру - сплошной тонкой линией. Резьба в отверстии по внутреннему диаметру изображается сплошной основной линией, а по наружному диаметру - сплошной тонкой линией. Расстояние между сплошной основной линией и сплошной тонкой линией равно величине шага резьбы, но не менее 0,8 мм.

В общем случае в обозначение резьбы входят:

1.     буквенный знак резьбы;

2.     номинальный размер в миллиметрах или дюймах;

3.     размер шага;

4.     для многозаходной резьбы – значение хода с указанием шага;

5.     буквы LH для левой резьбы;

6.     буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7.     цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм: М24Рh3Р1-LH.



Рис. 5. Изображение резьбы на стержне: а — натуральное; 6 — условное

Рис. 6. Изображение резьбы в отверстии в разрезе: а — натуральное; б — условное

Примеры нанесения обозначений метрической резьбы и варианты его на чертеже приведены на рис. 7. Варианты нанесения обозначений на рис.7, а и 7в предпочтительней.

Рис. 7. Метрические резьбы

Условное обозначения метрической конической резьбы (ГОСТ 25229-82). Варианты нанесения обозначения на рис. 8а и 9а предпочтительней.

Рис. 8. Метрическая коническая резьба вала

Рис. 9. Метрическая коническая резьба отверстия

Условное обозначение трубной цилиндрической резьбы. Варианты нанесения обозначения на рис. 10а и 11а предпочтительней.

Рис. 10. Трубная цилиндрическая резьба вала

Рис. 11 Трубная цилиндрическая резьба отверстия

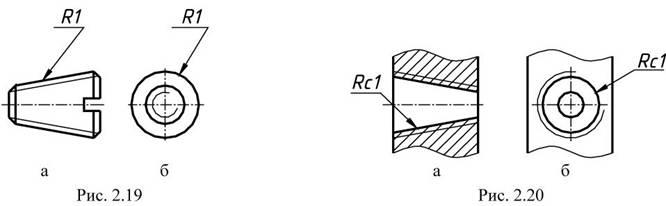

Условное обозначение трубной конической резьбы. Варианты нанесения обозначения на рис. 12а и 13а предпочтительней.

Рис. 12. Трубная коническая резьба вала

Рис. 13 Трубная коническая резьба отверстия

Основные элементы резьбовых соединений

Рис. 14. Конструктивные элементы резьбовых соединений: а – болт; б – винт; в – шпилька; г – установочный винт; д – гайка; е — пружинная шайба; ж – деформируемая шайба; з – плоская шайба
