Свиток седьмой Разрезание объектов и изменение их формы
Логические операции.В графическом редактореCorelDrawимеется три команды для проведения логических операций над объектами, позволяющие создавать новые формы на основе уже существующих фигур. ЭтоWeld(Слияние), Trim (Обрезать) и Intersect (Пересечение). Для выполнения этих операций необходимо иметь как минимум два объекта – объект-источник и целевой объект, при этом контур одного объекта удаляется или добавляется к контуру другого объекта.
Все три операции выполняются с помощью
кнопок соответствующих команд Weld(Слияние)
,Trim (Обрезать)
и Intersect
(Пересечение)
,
расположенных на панели свойств, либо
из соответствующих команд менюArrange(Компоновать)
Shaping (Формирование),
расположенных на прикрепленной панелиShaping (Формирование)(рис. 7.1).
Чтобы произвести слияние, пересечение или обрезание, необходимо выполнить следующие действия:
создав два объекта, выделите один из них, обозначив как исходный;
выберите нужную логическую операцию на прикрепленной панели Shaping(Формирование);
установите необходимые флажки в поле Leave Original(Оставить): Source Object(s) (Исходные объекты) или Target Object(s) (Результирующие объекты) и щелкните на командной кнопке, расположенной в нижней части окна;
щелкните на целевом объекте, который вы хотите объединить, отсечь или пересечь с объектом-источником. В результате данных операций будет создана новая форма – объект.
Рисунок 7.1 – Панель Shaping(Формирование)для выполнения логических операций
В результате слияния объектов два или более перекрывающихся объекта объединяются в один (рис. 7.2, б). В ходе данной операции доминирующими становятся свойства целевого объекта, это значит, что вновь созданный объект обладает свойствами целевого объекта.
|
|
|
|
|
|
а) |
б) |
в) |
г) |
Рисунок 7.2 – Исходные объекты (а) и результаты операций Weld(Слияние)(б), Trim (Обрезать)(в) и Intersect (Пересечение)(г).
Обрезание объектов – одна из самых распространенных операций по изменению формы, новый объект создается из области, в которой объект-источник налагается на целевой объект. При этом внешний вид выделенных объектов, кажется, не меняется, однако, если передвинуть объекты, видно, что пропали части, скрытые под другими объектами (рис. 7.2, в).
При выполнении операции пересечения создается новый объект, основанный на форме области, в которой объект-источник перекрывается целевым объектом (рис. 7.2, г). Объект, полученный в результате данной операции, сохраняет контур и заливку объекта, выделенного последним.
Способы удаления части объектов.Редактировать форму объектов можно также, используя инструментыKnife Tool (Нож)иEraser Tool (Ластик), расположенные на вспомогательной панели инструментаShape Tool (Форма). При выборе данных инструментов на панели свойств появится ряд элементов управления, которые служат для изменения свойств.
Инструмент Knife Tool (Нож). Используя данный инструмент, можно выполнить две разные операции. Щелкнув в любых двух точках объекта, вы можете разрезать его по прямой, а, перетащив указатель через объект, вы разрежете его по маршруту прохождения указателя.
При разрезании объекта результат зависит от значений параметров, установленных на Панели свойствперед операцией разрезания. С помощью панели свойствKnife Tool (Нож)можно управлять состоянием формы объекта и свойствами линии (рис. 7.3):
если кнопка Leave as one object (Оставить как один объект)отжата, части объекта после разрезания превратятся в несколько объектов; если же кнопка будет нажата, то после разреза все части составят один объект;
кнопка Auto-close on cut(Авто-замыкание при отрезании)в нажатом состоянии автоматически замыкает линию разреза. Контур объекта будет замкнут, а если данная кнопка отжата, то новая линия не будет добавляться и контур останется разорванным.
|
|
|
|
Рисунок 7.3 – Редактирование формы объектов с помощью инструментов Knife (Нож) иErase (Ластик) | |
Инструмент Erase Tool(Ластик)предназначен для удаления элементов объекта и применим как к контурам, так и к заливкам объектов. Он также является разновидностью операции обрезания и может находиться в двух состояниях: в первом случае контур, если он не пересекается инструментом, как бы выдавливается по границе области инструмента, а при пересечении разрывается; во втором случае в области действия инструмента свойства заливки меняются. Удалять части объекта можно двойными щелчками, а также перемещением или перетаскиванием, в ходе которого производится непрерывное удаление части объекта.

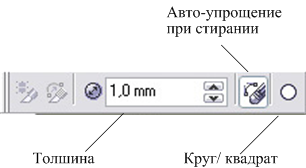

С помощью панели свойств можно изменить толщину ластика, задать форму области стирания, прямоугольную или круглую. Если нажата кнопка Auto-Reduce on Erase (Авто-упрощение при стирании), сложность объектов уменьшается в результате изменения количества узлов, если кнопка отжата, сложность объектов не уменьшается.
Инструмент Free transform Tool(Свободное преобразование)позволяет выполнять операции по трансформации объекта (вращение, масштабирование, наклон и прочие), панель свойств содержит множество средств для этого, соответствующие значения вводятся в поля.
* * *
