Марки и классы бетона

Для контроля качества бетона в нормах введены понятия «класс» и «марка» бетона.

Под классом бетона на сжатие «В» понимают кубиковую прочность в МПа образца 150150150 мм испытанного в возрасте 28 дней при хранении в н.у. с учетом коэффициента изменчивости.

- среднестатистическое значение определяется при количестве образцов не меньше 3.

, где n количество образцов.

Старая марка – среднестатистическая прочность в кг/см².

М – 100 кг/см² В – 7,5 МПа

Класс – характеризует качество бетона прочность.

В – 10

К нормам

В нормах установлены следующие классы бетона:

В 10; В 15; В 20; В25; В 30; В35; В 40; В45; В 50; В55; В 60.

Существуют также промежуточные классу бетона:

В7,5; В12,5; В17,5; В22,5; В27,5; …

Для несущих строительных конструкций следует использовать бетон класса не ниже В15!

Виды бетона:

А – естественного твердения на крупном заполнителе;

Б – естественного твердения на мелком заполнителе;

В – автоклавной обработки.

Классом бетона по прочности на осевое растяжение характеризуют прочность бетона на растяжение с учетом коэффициента изменчивости «В_t»

В_t 0,8; В_t 1,2; В_t 1,6; В_t 2,4; В_t 2,8; В_t 3,2 (МПа)

В_t устанавливается в тех случаях, когда к бетону предъявляются повышенные требования на растяжение.

Другие свойства бетона характеризуются марками бетона.

1. марка по морозостойкости «F»: (F50; F75; F100; F150; F200; F300; F400; F500);

2. марка по водонепроницаемости «W»: (W2; W4; W6; W8; W10; W12);

3. марка по плотности «D»:

- легкий бетон - D800; D900; D1000; D1100; D1200; D1300; D1400; D1500; D1600; D1700; D1800; D1900; D2000;

- ячеистый - D500; D600; D700; D800; D900; D1000; D1100; D1200;

4. марка по самонапряжению «S_р»: S_p0,6; S_p0,8; S_p1; S_p1,2; S_p1,5; S_p2; S_p3; S_p4.

1. F – означает количество циклов, которые выдерживает бетон (образец), период замораживания и оттаивания в водонасыщенном состоянии без снижения прочности.

2. W – предельное давление в кг/см², который выдерживает образец толщиной 15 см без просачивания воды через толщу;

3. D – плотность, кг/м³;

4. S_p вводится для самонапряжения конструкции. Предварительное напряжение создается за счет саморасширения бетона.

Марку и класс бетона назначают на основании технико-экономического сравнения и опыта проектирования и эксплуатации конструкции.

Для сжатых элементов В15.

При большой нагрузке В20; В30.

Для изгибаемых элементов В15 (без предварительного напряжения), В20 (с предварительным напряжением армауры).

Прочность бетона.

Прочность бетона зависит от ряда факторов.

1. условий и времени твердения;

2. Формы и размера образцов;

3. Вида напряженного состояния;

4. Времени действия нагрузки.

1. Наиболее интенсивно бетон набирает прочность первые 28 дней.

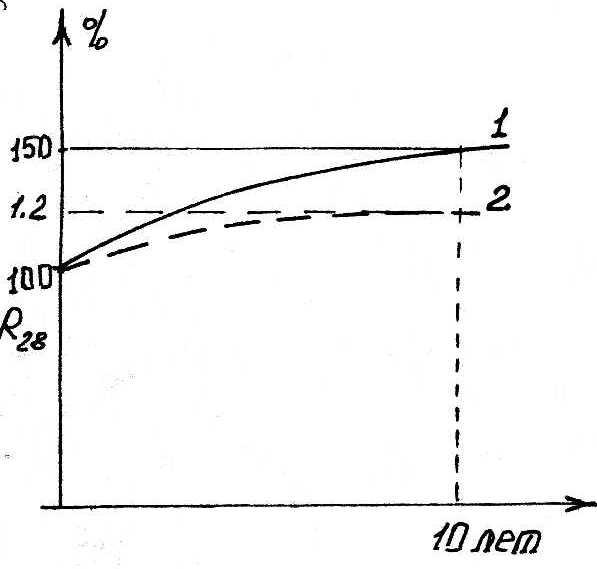

Рис. 16.

Если R₂₈ = 100 %, то через 10 лет прочность увеличиться на 50 % при твердении во влажной среде (1) или на 15 – 20 % при твердении в сухой среде (2).

Существенно влияет температура. Для ускорения твердения в заводских условиях изделия пропариваются при температуре 90 ⁰С и влажности 100 %, при автоклавной обработке: температура 170 ⁰С + давление.

Это позволяет через сутки получить изделие с R = 0,7R₂₈ (70 %).

Раннее замораживание снижает способность набирать прочность после оттаивания.

Если бетон набрал 70 % прочности, то раннее замораживание с последующим оттаиванием не приводит к способности снижать набор прочности после оттаивания.
