Крепи подземных сооружений являются конструкциями, возводимыми в них для предотвращения опасных деформаций и обрушений окружающих пород и сохранения необходимых форм и размеров сооружений на протяжении всего времени их эксплуатации. Выполнение этих условий возможно, если крепь будет обладать необходимой прочностью и устойчивостью.

В данной курсовой работе проведено сравнение двух конкурентоспособных вида крепи однопутного пластового уклона.

1. Выбор формы и размеров поперечного сечения однопутного пластового уклона

В горнодобывающей промышленности для наклонных горных выработок применяют в основном арочную, сводчатую, трапециевидную, реже круглую, полигональную формы поперечного сечений.

Форму поперечного сечения выработки рекомендуется принимать исходя из следующих основных условий проектирования подземных сооружений:

• минимум концентрации напряжений на контуре выработки;

• максимальное использование площади сечения выработки;

• малое аэродинамическое сопротивление при движение воздуха;

• максимум эксплуатационных удобств.

Основываясь на исходные данные, предварительно принимается арочная форма поперечного сечения однопутного пластовогоуклона с площадью поперечного сечения в свету 13,7 м².

Основные параметры проектируемой выработки определяются с помощью типовых сечений [1].

Основные параметры проектируемой выработки приведены в табл. 1.

Таблица 1 – Основные параметры проектируемого уклона

Сечение	Площадь сечения, м2			Ширина выработки, м			Высота выработки, м			Периметр выработки после осадки, м
	Sсв	Sпр	bсв		bпр	hсв		hпр	Рвыр
Типовое	13,70	17,80	5,07		5,44	3,45		3,69	14,50

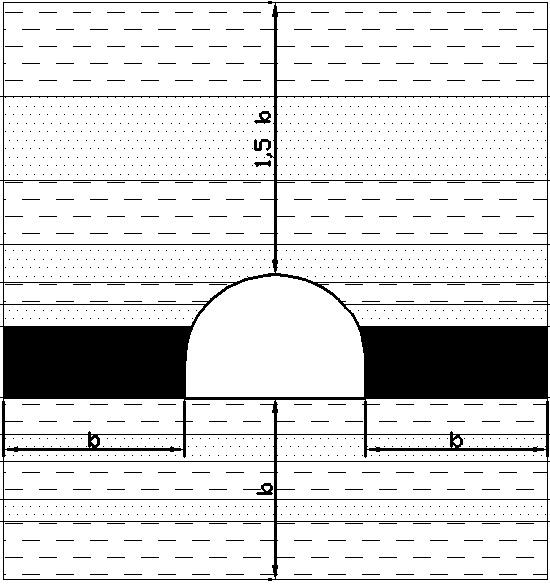

Стратиграфическая колонка однопутного транспортного уклона представлена на рисунке 1.

	- мелкоозернистый песчаник;
	- уголь;
	- аргиллит.

Рисунок 1 – Стратиграфическая колонка
