V. Слот расширения
Слот расшире́ни — щелевой (англ.Slot означает «щель») разъём, обычно вкомпьютере, соединённый ссистемной шинойи предназначенный для установки дополнительных модулей (карт расширения), расширяющих конфигурацию устройства.
Через слот обычно подключаются:
Видеокарты;
Звуковые карты;
Сетевые карты.
Могут быть как универсальными (PCI, PCI-Express, ISA, EISA, VLB, MCA — названы по включающим их компьютерным шинам или архитектурам; Apple II, CompactPCI, Mini PCI, PCMCIA, PCI-X, PDS, Q-Bus, Nubus,VESA Local Bus, VMEbus), так и специализированными (AGP — слот для подключения видеокарты)
Рис. 12. Слоты для подкдючения видеокарт: 9-контактный разъём S-Video TV-Out, DVI и D-Sub.
Рис. 13. Слот AGP (фиолетовый) и два слота PCI (белые)
VI. Разъёмы
Разъёмов, конечно, много, разных видов, но запутаться и подключить что-то не туда практически нереально. Во-первых штырьки "папы" должны совпадать с гнездами "мамы", во-вторых форма самого гнезда часто подсказывает как надо, чтобы мы не перепутали верх и низ, а в третьих некоторые разъёмы "мама" и "папа" помечены одинаковым цветом, чтобы опять же облегчить нашу с вами жизнь. К последним относятся как правило разъёмы клавиатуры и мыши старого типа (круглые, про подключение клавиатуры и мыши поговорим отдельно, на всякий случай), а также наушников и микрофона. Ещё одной особенностью разъёмов является то, что для каждого устройства они находятся на собственной металлической полоске. Давайте взглянем на фотографию:
2. Платы расширения
Платы (карты) расширения (адаптер) — в информатике — это печатная плата, которую помещают в слот расширения материнской платы компьютерной системы с целью добавления дополнительных функций. Один край карты расширения оснащён контактами, точно соответствующими разъёму гнезда материнской платы. Контакты обеспечивают электрическое соединение между компонентами карты и материнской платы. Плата расширения предназначена для расширения функций персонального компьютера. Может содержать оперативную память и устройства ввода-вывода. Могут обмениваться данными с другими устройствами на шине. К платам расширения относятся:
Видеокарта - устройство, преобразующее изображение, находящееся в памяти компьютера в видеосигнал для монитора (рис. 14). Современные видеокарты не ограничиваются простым выводом изображений. Они имеют графический микропроцессор, который может производить дополнительную обработку, разгружая ЦПУ.
Рис. 14.ВидеокартаNvidia GeForce 6600GT (производитель Gigabyte)
Звуковая карта - – плата расширения, которая производит преобразование звука из аналоговой формы в цифровую. Главная возможность звуковой карты – воспроизведение аудио – и видеофайлов, хранящихся на компьютере. Аудиоадаптер – специальная электронная плата, которая позволяет записывать звук, воспроизводить его. На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот (рис. 15). В современных материнских платах представлены в виде интегрированного в материнскую плату аппаратного кодека (рис. 16).

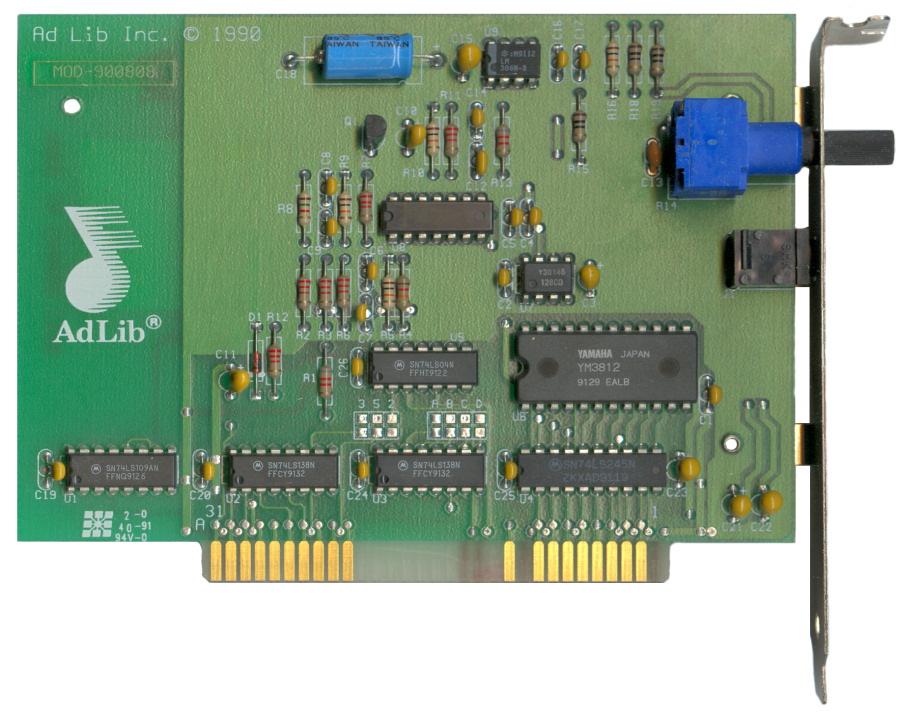

Рис. 15. Звуковая плата AdLib
Рис. 16. Микросхема аудиокодека Realtek ALC 882 HD на материнской плате
Сетевая карта - – плата расширения, позволяющая ПК взаимодействовать с другими устройствами сети (в настоящее время интегрированы на материнской плате). Сетевой адаптер вместе со своим драйвером выполняет две функции: прием и передача кадра. В клиентских ПК обычно, значительная часть работы перекладывается на драйвер, что позволяет удешевить адаптер, но загрузить ЦПУ. Адаптеры, предназначенные для серверов, обычно оснащены собственными процессорами, которые выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и обратно. В общем виде цепочка передачи кадров : оперативная память – адаптер – физический канал – адаптер – оперативная память
