9.6.9. Блок вычисления тригонометрических функций Trigonometric Function

Назначение:

Выполняет вычисление тригонометрической функции.

Параметры:

1. Function – Вид вычисляемой функции (выбирается из списка): sin, cos, tan, asin, acos, atan, atan2, sinh, cosh и tanh.

2. Output signal type – Тип выходного сигнала (выбирается из списка):   - auto – Автоматическое определение типа.   - real –Действительный сигнал.   - complex- Комплексный сигнал.

При векторном или матричном входном сигнале блок выполняет поэлементное вычисление заданной функции.

Примеры использования блока Trigonometric Functionпоказаны на рис. 9.6.12.

Рис. 9.6.12. Примеры использования блока Trigonometric Function

9.6.10. Блок вычисления действительной и (или) мнимой части комплексного числа Complex to Real-Imag

Назначение:

Вычисляет действительную и (или) мнимую часть комплексного числа.

Параметры:

Output – Выходной сигнал (выбирается из списка):

• Real – Действительная часть

• Image – Мнимая часть

• RealAndImage – Действительная и мнимая часть.

Входной сигнал блока может быть скалярным, векторным или матричным сигналом.

Примеры использования блока Complex to Real-Imagпоказаны на рис. 9.6.13.

Рис. 9.6.13. Примеры использования блока Complex to Real-Imag

9.6.11. Блок вычисления модуля и (или) аргумена комплексного числа Complex to Magnitude-Angle

Назначение:

Вычисляет модуль и (или) аргумент комплексного числа.

Параметры:

Output – Выходной сигнал (выбирается из списка):

• Magnitude – Модуль.

• Angle – Аргумент.

• MagnitudeAndAngle – Модуль и аргумент.

Входной сигнал блока может быть скалярным, векторным или матричным сигналом.

Примеры использования блока Complex to Magnitude-Angle показаны на рис. 9.6.14.

Рис. 9.6.14. Примеры использования блока Complex to Magnitude-Angle

9.6.12. Блок вычисления комплексного числа по его действительной и мнимой части Real-Imag to Complex

Назначение:

Вычисляет комплексное число по его действительной и мнимой части.

Параметры:

1. Input – Входной сигнал (выбирается из списка): Real – Действительная часть. Image – Мнимая часть. RealAndImage – Действительная и мнимая часть.

2. Image part – Мнимая часть. Параметр доступен, если параметр Input объявлен как Real.

3. Real part – Действительная часть. Параметр доступен, если параметр Input объявлен как Image.

Входные сигналы блока могут быть скалярными, векторными или матричными. Параметры Image part и Real part должны задаваться как векторы или матрицы, если входной сигнал является вектором или матрицей.

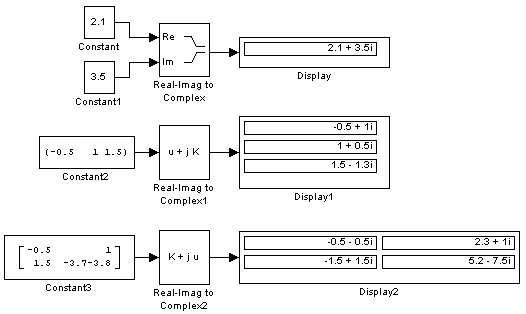

Примеры использования блока Real-Imag to Complexпоказаны на рис. 9.6.15.

Рис. 9.6.15. Примеры использования блока Real-Imag to Complex

9.6.13. Блок вычисления комплексного числа по его модулю и аргументу Magnitude-Angle to Complex

Назначение:

Вычисляет комплексное число по его модулю и аргументу.

Параметры:

1. Input – Входной сигнал (выбирается из списка):   - Magnitude – Модуль.   - Angle – Аргумент.   - MagnitudeAndAngle – Модуль и аргумент.

2. Angle – Аргумент. Параметр доступен, если параметр Input объявлен как Magnitude.

3. Magnitude – Модуль. Параметр доступен, если параметр Input объявлен как Angle.

Входные сигналы блока могут быть скалярными, векторными или матричными.

Параметры Angleи Magnitude должны задаваться как векторы или матрицы, если входной сигнал является вектором или матрицей.

Примеры использования блока Magnitude-Angle to Complexпоказаны на рис. 9.6.16.

Рис. 9.6.16. Примеры использования блока Magnitude-Angle to Complex
