27 НПП «Учтех-Профи» – Глобальные компьютерные сети – Управление комплектом
Меню Group содержит следующие пункты:
∙Add to group – добавить к группе коммутатор CaS. При нажатии на «Add to group» появится диалоговое окно, в котором пользователя попросят ввести пароль для аутентификации CaS для его присоединения к SIM-группе.
∙Remove from Group – удалить коммутатор MS из SIM-группы.
Меню Device содержит следующие пункт Configure, предназначенный для открытия Web-менеджера для настройки устройства.
Меню View содержит следующие пункты:
∙Refresh – обновить окна просмотра;
∙Topology – показать топологию (окно «Topology View»).
2.2.20. Раздел Gratuitous ARP
2.2.20.1. Раздел Gratuitous ARP Global Settings
Позволяет настраивать глобальные параметры самообращённых ARP-запросов
∙Send On IP Interface Status Up – отправлять самообращённый ARP при активации IP-интерфейса
∙Send On Duplicate IP Detected – отправлять самообращённый ARP при обнаружении дулирующихся IP-адресов
∙Gratuitous ARP Learning – использовать самообращённые ARP-запросы для обучения
2.2.20.1. Раздел Gratuitous ARP Settings
Позволяет настраивать детальные параметры самообращённых ARP-запросов
∙Gratuitous ARP Trap/Log Settings — настройки журналирования и отправки SNMP-уведомлений о самообращённых ARP-запросах
•IP Interface Name — имя IP-интерфейса, на котором происходит прослушивание (данный коммутатор имеет только один интерфейс)
•Trap — статус отправки SNMP-уведомлений
•Log — статус журналирования
∙Gratuitous ARP Periodical Send Interval Settings — настройки периодической отправки самообращённых ARP-запросов
∙IP Interface Name — имя IP-интерфейса, на котором происходит прослушивание (данный коммутатор имеет только один интерфейс)
∙Interval Time — период отправки в секундах

28НПП «Учтех-Профи» – Глобальные компьютерные сети – Управление комплектом

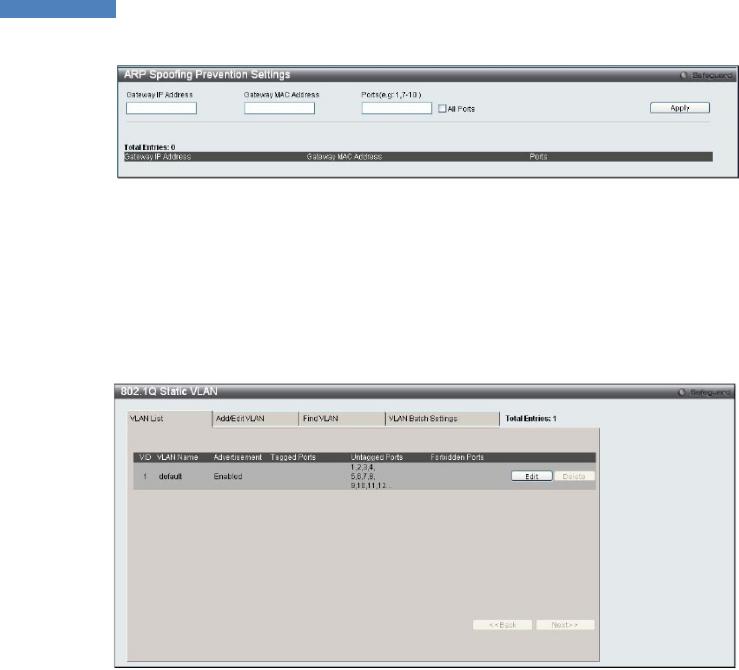

2.2.21.Раздел ARP Spoofing Prevention Settings
Позволяет настроить параметры защиты от атаки ARP Spoofing
∙Gateway IP Address – IP-адрес шлюза
∙Gateway MAC Address – МАС-адрес шлюза
∙Ports (All Ports) – порты, на которых функция активна (галочка позволяет не перечислять все порты)
2.3.Раздел L2 Features
2.3.1. Раздел 802.1Q Static VLAN
Позволяет управлять статическими VLAN. Для вызова различных функций пользуйтесь вкладками, расположенными в верхней части окна
•VLAN List – список VLAN
•Add/Edit VLAN – добавить или редактировать VLAN
•Find VLAN – найти VLAN
•VLAN Batch Settings – выполнение действия над многими объектами сразу
2.3.1.1. Вкладка Add/Edit VLAN

29 НПП «Учтех-Профи» – Глобальные компьютерные сети – Управление комплектом
•VID – VLAN ID
•VLAN Name – имя VLAN
•Advertisement – активность функции анонсирования VLAN устройствам, подключенным к порту (относится к протоколу GVRP)
•Port – состояние порта в данном VLAN
•Tagged – тегированный
•Untagged – нетегированный
•Forbidden – запрещено входить в VLAN статически или динамически
•Not Member – не является членом
2.3.2. Раздел VLAN Trunk Settings
Позволяет настроить прохождение кадров, принадлежащих неизвестным VLAN, через коммутатор
•VLAN Trunk State – активность функции
•Member Ports – отметьте порты, включённые в магистральный канал
2.3.3. Раздел Asymmetric VLAN Settings
Позволяет включать и отключать поддержку асимметричных VLAN
2.3.4. Раздел MAC-based VLAN Settings
Позволяет управлять VLAN на основе МАС-адресов

30НПП «Учтех-Профи» – Глобальные компьютерные сети – Управление комплектом
•MAC Address – МАС-адрес устройства
•VLAN Name – имя VLAN, к которому должно принадлежать устройство
2.3.5. Раздел PVID Auto Assign Settings
Позволяет включать и выключать функцию автоназначения PVID
2.3.6. Раздел Port Trunking
Позволяет управлять группированием портов для организации магистральных каналов
•Algorithm – по какому критерию распределять нагрузку
•Group ID – индекс группы
•Type – тип (статическая или по протоколу LACP)
•Master Port – основной порт группы
•State – активность группы
•Port – отметьте порты, которые должны быть включены в группу
2.3.7. Раздел LACP Port Settings
Позволяет настраивать активность протокола LACP
•From Port – начальный номер порта
•To Port – конечный номер порта
•Activity – состояние LACP
•Active – обработка и отправка приглашений в группу
•Passive – только обработка приглашений в группу
