Справка о продукте
Компания LogicWorks, разработчик BPwin, сейчас входящий в Computer Associates, работает на рынке технологий моделирования уже более 10 лет, предлагая пользователям самые современные инструменты моделирования. При помощи инструментов CA/LogicWorks может быть автоматизирован весь цикл производства программного обеспечения, начиная с изучения и анализа бизнес-процессов предприятия и заканчивая генерацией структуры данных и объектов пользовательского интерфейса. Все средства разработки интегрированы друг с другом и позволяют создать основу для разработки следующего этапа.
BPwin является мощным средством моделирования и документирования бизнес-процессов. Этот продукт использует технологию моделирования IDEF0 (Integration Definition for Function Modeling) - наиболее распространенный стандарт, который принят для моделирования бизнес-процессов. Этот стандарт был разработан в лаборатории военно-воздушных сил США в 1981 году и успешно использовался для разработки систем противовоздушной обороны.
Диаграммы IDEF0 наглядны и просты для понимания, в то же время они формализуют представление о работе компании, помогая с легкостью находить общий язык между разработчиком и будущим пользователем приложения. Пример диаграммы IDEF0 представлен на рис. 1.

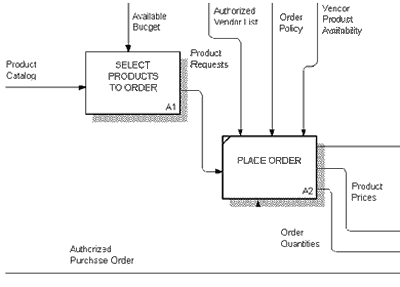

РИСУНОК 1. Фрагмент диаграммы, описывающий процедуру оформления заказа на товар
Основными элементами диаграммы являются активности и дуги (стрелки), которые изображают взаимосвязи и отношения активностей друг с другом. Дуги могут быть нескольких типов: вход, выход, управление и ресурсы. На каждой диаграмме обычно располагается от 3 до 6 активностей, это обусловлено тем, что такое количество активностей является оптимальным для восприятия сознанием. Модель BPwin представляет собой набор иерархически связанных и упорядоченных диаграмм, каждая из которых является конкретизацией (декомпозицией) активности предыдущего верхнего уровня. Каждая модель имеет одну диаграмму верхнего уровня, которая содержит только одну активность, определяющую общую функцию моделируемого процесса. Модели имеют так называемые "точки зрения" (point of view), определяющие ракурс, под которым рассматривается процесс. Например, для рассмотрения процесса может быть выбрана точка зрения начальника отдела компании, где происходит моделируемый процесс.
Кроме стандарта IDEF0, BPwin поддерживает также методологии моделирования DFD (data flow diagram) и IDEF3 (workflow). Методология DFD служит для описания потоков данных, которые возникают в результате деятельности компании. Методология IDEF3 служить для графического описания потока процессов (работ), взаимодействия процессов и объектов, которые изменяются этими процессами.
В зависимости от корпоративного стандарта по проведению системного анализа бизнес-процессов на начальном этапе проектирования системы, могут использоваться различные типы или комбинации этих методологий моделирования. Выбор конкретного типа модели для описания бизнес-процессов предприятия является предметом отдельного разговора, и не будет обсуждаться в рамках данной статьи.
