Зенкование под головки винтов (гост 12876-67)
|
Номинальный диаметр резьбы d, мм |
Винты с цилиндрической головкой |
Винты с потайной и полупотайной головкой | |||
|
Диаметр зенковки D, мм |
Н1, мм |
Н2, мм |
D, мм | ||
|
1-й ряд |
2-й ряд | ||||
|
6 |
11 |
12 |
4,7 |
6,8 |
13 |
|
8 |
14 |
15 |
6,0 |
9,0 |
17,5 |
|
10 |
17 |
18 |
7,0 |
11 |
22 |
|
12 |
19 |
20 |
8,0 |
13 |
24 |
|
14 |
22 |
24 |
9,0 |
15 |
28 |
|
16 |
26 |
28 |
10 |
17 |
31 |
|
18 |
28 |
30 |
11 |
19 |
35 |
Примечания:
1. Применяют при сквозных отверстиях по 1-му ряду ГОСТ 11284-75 (точная сборка).
2. Применяют при сквозных отверстиях по 2-му ряду ГОСТ 11284-75 (грубая сборка).
Таблица 23

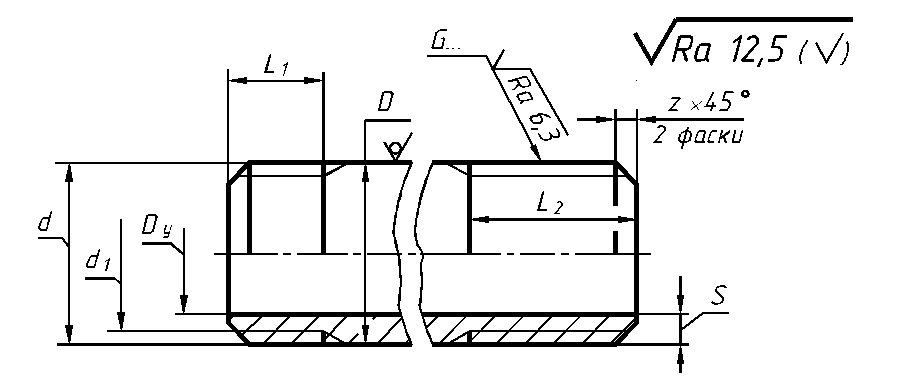

Трубы стальные водо– и газопроводные (гост 3262-75)
|
Условный проход Dу, мм |
Резьба (ГОСТ 6357-81) |
Конструктивные размеры, мм | ||||||
|
Обозначение на чертеже |
Наружный диаметр d, мм |
Внутренний диаметр d1, мм |
Длина L1, мм |
Длина L2, мм |
Наружный диаметр D, мм |
Толщина стенки S, мм |
Фаска Z, мм | |
|
8 |
G 1/4 |
13,157 |
11,445 |
7 |
10 |
13,5 |
2,2 |
1,6 |
|
10 |
G 3/8 |
16,662 |
14,951 |
8 |
12 |
17,0 |
2,2 |
1,6 |
|
15 |
G 1/2 |
20,955 |
18,632 |
9 |
14 |
21,3 |
2,8 |
2,0 |
|
20 |
G 3/4 |
26,441 |
24,119 |
10,5 |
16 |
26,8 |
2,8 |
2,0 |
|
25 |
G 1 |
33,249 |
30,294 |
11 |
18 |
33,5 |
3,2 |
2,5 |
|
32 |
G 11/4 |
41,912 |
38,954 |
13 |
20 |
42,3 |
3,2 |
2,5 |
|
40 |
G 11/2 |
47,803 |
44,847 |
15 |
22 |
48,0 |
3,5 |
2,5 |
|
50 |
G 2 |
59,614 |
56,656 |
17 |
24 |
60,0 |
3,5 |
2,5 |
Примеры условных обозначений труб с условным проходом Dу =25мм:
а) трубы черной, немерной длины, без резьбы
Труба 25 3,2 ГОСТ 3262-75;
б) то же с цилиндрической резьбой
Труба Р – 25 3,2 ГОСТ 3262-75;
в) трубы с цинковым покрытием, немерной длины, с цилиндрической резьбой
Труба Ц – Р – 25 3,2 ГОСТ 3262-75.
