4. Изменение уровня абстракции
Блоки подвергаются декомпозиции, если они недостаточно детализированы для удовлетворения цели модели. Но иногда при декомпозиции блока выясняется, что диаграмма начинает описывать, как функционирует блок, вместо описания того, что блок делает. В этом случае говорят, что произошло изменение уровня абстракции. Таким образом, изменение уровня абстракции можно представить себе как изменения сути того, что должна представлять модель (т.е. изменение способа описания системы). В SADT изменение уровня абстракции часто означает выход за пределы цели модели и, следовательно, это указывает на прекращение декомпозиции.
Например, при попытке декомпозировать блок наладить станок возникают представления о таких действиях, как вращать, двигать, закреплять, поворачивать. Эти действия говорят о том, как наладить станок. Поэтому они лежат вне цели модели, являясь фактически частью описания обязанностей. Цель модели - понять работу механического цеха так, чтобы можно было дать описание всех обязанностей. В модели экспериментального механического цеха, если декомпозиция представляет собой описание обязанностей, блок не нужно декомпозировать. Декомпозицию заменяет абзац текста, описывающий обязанности одного из работников цеха:
Посмотрите на текущее расположение и высоту выбранного вами станка. Теперь опустите или поднимите его, чтобы вам было удобно работать. Затем измените его расположение, чтобы вы могли безопасно вставить, обработать и вынуть деталь. Может быть, для этого вам придется двигать, поворачивать или наклонять станок. Изучите устройство станка, прежде чем пытаться его налаживать.
Изменение уровня абстракции обычно происходит, когда модель уже имеет 2-3 уровня глубины, и их легко заметить. Небольшие изменения, однако, могут остаться незамеченными для автора. Обычно ошибки обнаруживаются в процессе рецензирования диаграмм. Свежий взгляд читательской аудитории определяет замену "что" на "как". Если изменение уровня абстракции не обнаружено во время цикла автор/читатель, то при следующей декомпозиции диаграммы оно обычно становится очевидным.
5. Изменение точки зрения
Изменение точки зрения происходит примерно так же, как изменение уровня абстракции. Это чаще всего характерно для ситуаций, когда точку зрения модели нельзя использовать для декомпозиции конкретного блока, т.е. этот блок можно декомпозировать, только если посмотреть на него с другой позиции. Об этом может свидетельствовать заметное изменение терминологии
6. Сходные функции
Иногда встречается блок, чрезвычайно похожий на другой блок модели. Два блока похожи, если они выполняют примерно одну и ту же функцию и имеют почти одинаковые по типу и количеству входы, управления и выходы. Если второй блок уже декомпозирован, то разумно отложить декомпозицию и тщательно сравнить два блока. Если нужны ничтожные изменения для совпадения первого блока со вторым, то внесение этих изменений сократит усилия на декомпозицию и улучшит модульность модели (т.е. сходные функции уточняются согласованным образом).
Рассмотрите блок выбрать станок на рис. 20.1 и блок выбрать инструменты на рис. 20.2 Оба они связаны с некоторым выбором из заданного множества устройств. Блок выбрать инструменты делает это, подчиняясь следующему шагу задания, а блок выбрать станок - подчиняясь чертежу. Более подробное изучение этих двух функций может открыть сходство между использованием информации о следующем шаге задания и чертежа. Если это произойдет, эти две функции могут быть далее декомпозированы как диаграмма выбрать инструменты.
Иногда такое изучение и модификация приводят к созданию функции более общего назначения (именно так происходит при введении подпрограмм, создаваемых для улучшения модульности программною обеспечения). Однако функции общего назначения часто трудно выделить, а модификации, необходимые для введения их в модель, требуют много времени. Поэтому, рекомендуют использовать при моделировании функции общего назначения, предупреждаем, что слишком высокая степень общности достигается с трудом и с большими затратами времени. Впрочем, есть надежда, что в будущем автоматизированные средства SADT помогут аналитикам в решении этого и других важных вопросов, существенно улучшив качество моделей и сократив время их создания.

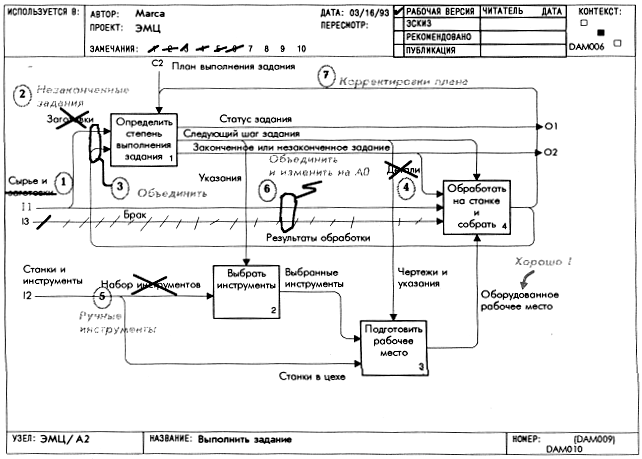

Рис. 20.2. Сходные функции
