3. Расчет свайного фундамента на осадку по времени

Данный расчёт производится для определения скорости протекания осадки фундамента. Предполагается, что для грунта справедлива теория фильтрационной консолидации.

(21)

К_ф – коэффициент фильтрации;

Е – модуль упругости, мПа;

 – коэффициент зависящий от вида грунта, 0,5;

_w – плотность воды, 10 кН/м³;

H – высота сжимаемого слоя.

(22)

(23)

(24)

S_гл = 0,03

1. Проверка осадки фундамента под колонну 3В

I₅ = 0,65

Qt	N1	N3	N5	t1	St1
0	0	0	0	0	0
0,2	0,08	0,02	0,059	0,03277778	0,006
0,4	0,31	0,13	0,247	0,13722222	0,012
0,6	0,71	0,42	0,6085	0,33805556	0,018
0,8	1,4	1,08	1,288	0,71555556	0,024
0,95	2,8	2,54	2,709	1,505	0,0285

Заключение по результатам проектирования на свайном основании:

Расчет свайного основания под фундамент оказался удовлетворительным. Поэтому принимаем ранее выбранные размеры фундаментов

Протекание осадки во времени. Фундамент 3В.

2. Проверка осадки фундамента под колонну 3Г

I₅ = 0,67

Qt	N1	N3	N5	t1	St1
0	0	0	0	0	0
0,2	0,08	0,02	0,0602	0,03344444	0,006
0,4	0,31	0,13	0,2506	0,13922222	0,012
0,6	0,71	0,42	0,6143	0,34127778	0,018
0,8	1,4	1,08	1,2944	0,71911111	0,024
0,95	2,8	2,54	2,7142	1,50788889	0,0285

Протекание осадки во времени. Фундамент 3Г.

.

Заключение

В данной курсовой работе были рассмотрены основные положения проектирования и расчета оснований для фундаментов мелкого заложения и фундамента на свайных основаниях.

На основании проведённых расчётов по второй группе предельных состояний (т.е. по деформациям), можно сделать вывод о том, что в данных грунтовых условиях можно применять как свайные фундаменты, так и фундаменты на естественном основании.

Но применение свайных фундаментов является экономически невыгодным. Поэтому, окончательно выбираем фундаменты на естественном основании.

6. Графическая часть

1. Фундамент на естественном основании под колонну 3В

2. Фундамент на естественном основании под колонну 3Г

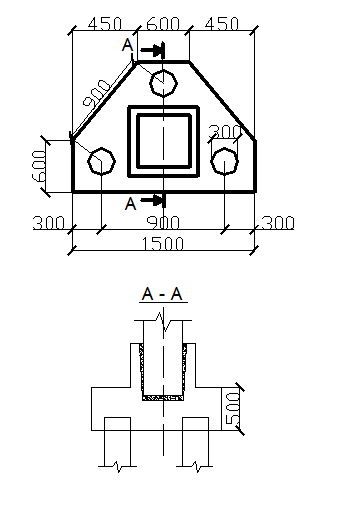

3. Фундамент на свайном основании под колонну 3В

N = 256,728

4. Фундамент на свайном основании под колонну 3Г

N = 166,76

Список литературы:

1. СНиП 2.02.01 – 83* «Основания зданий и сооружений»

2. СНиП 2.02.03 – 85 «Свайные фундаменты»

3. Расчет оснований и фундаментных конструкций. Учебное пособие для самостоятельной работы.

Трегулов Г. В., Толмачёв Э. Л., Челябинск, изд. ЮУрГУ, 2004

4. Основания и фундаменты, учебное пособие для курсовой работы

Толмачев Э. Л., Рыжков А. Ю., Челябинск, изд. ЧГТУ, 1995

5. Фундаменты мелкого заложения и свайные фундаменты

Примакина Е. И., Кострома, 2006

6. Альбом чертежей для курсового проекта по основаниям и фундаментам

Толмачев Э. Л., Челябинск, изд. ЧПИ, 1984

7. СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений

8. СП 50-102-2003 Проектирование и устройство свайных фундаментов

9. Каталог сборников типовых строительных конструкций

Казанцев В. С., Челябинск, изд. ЮУрГУ, 2007.
