Асинхронные машины
2.1. Устройство и принцип действия
Устройство асинхронной машины (АМ) рассмотрено выше (см. пункт 1.1). Как уже отмечалось, асинхронные машины используются, как правило, в качестве двигателей трехфазного переменного тока.
2.1.1. Принцип действия асинхронной машины
В основе принципа работы АМ лежит взаимодействия вращающегося магнитного поля с протекающими в обмотке ротора токами. Как было установлено выше, вращающееся поле создается, в случае трехфазной машины, трехфазной обмоткой статора, первая гармоника поля вращается с синхронной частотой вращения
,
где
– частота сети;p
– число пар
полюсов.
Угловая синхронная
скорость
,
где
– угловая частота сети.

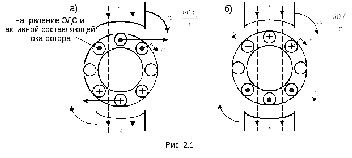

Для пояснения принципа действия АМ удобно заменить вращающееся поле вращающимися магнитами или электромагнитами (рис. 2.1).
Вращающееся магнитное поле будет наводить в проводниках обмотки неподвижного ротора ЭДС, которая определяется по правилу правой руки. Если обмотку ротора замкнуть, то в проводниках обмотки ротора возникнут токи, активная составляющая которых практически совпадает по направлению с ЭДС. На любой из проводников будет действовать электромагнитная сила, направление которой определяется по правилу левой руки. Эти силы обусловливают электромагнитный момент, под действием которого ротор вращается с частотой вращения, которая зависит от нагрузочного момента на валу. Таким образом, АМ в данном случае будет работать в режиме двигателя, преобразуя электрическую энергию из сети в механическую (рис. 2.1,а). Ротор вращается в ту же сторону, что и вращающееся поле.
Если допустить,
что частота вращения ротора
равна частоте вращения поля
,
то пресечения полем проводников ротора
не будет. ЭДС и ток в обмотке ротора
исчезнут, следовательно, будет
отсутствовать электромагнитный момент.
Таким образом, необходимым условием
работы АМ является
1.
Разность этих частот
называют частотой скольжения, а отношение
–скольжением.
Здесь
–
синхронная угловая скорость ротора;
– угловая скорость ротора. Нередко
скольжение выражают в процентах
.
В двигательном
режиме частота вращения может изменяться
в пределах
,
а скольжение – в пределах
.
Если привести
ротор во вращение в противоположную
сторону, то направление ЭДС и тока в
обмотке ротора останутся прежними.
Сохранится и действие электромагнитного
момента, но по отношению к внешнему
вращающему моменту электромагнитный
момент становится тормозным. Этот режим
называют режимом электромагнитного
тормоза. Частота вращения в этом режиме
может изменяться теоретически в пределах
,
а скольжение – в пределах
.
Если ротор АМ
привести во вращение посторонним
двигателем с частотой вращения n>n1,
то изменится относительное перемещение
поля и ротора, что вызовет изменение
направления ЭДС и активной составляющей
тока в проводниках ротора (рис. 2.1,б). Это
сопровождается изменением направления
действия электромагнитных сил и
электромагнитного момента. АМ будет
работать в режиме генератора, преобразуя
механическую энергию, получаемую с
вала, в электрическую, отдавая ее в сеть.
Частота вращения в генераторном режиме
может теоретически изменяться в пределах
,
а скольжение – в диапазоне
.
Таким образом, АМ может работать в трёх
режимах: двигательном, генераторном,
тормозном.
