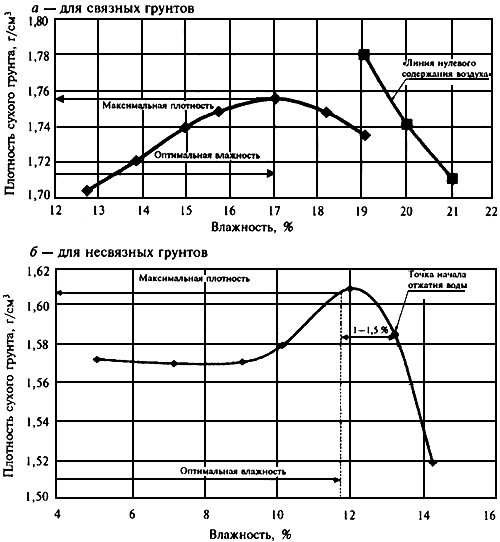

Образец графического оформления результатов испытания грунта методом стандартного уплотнения

#G0Влажность

, %

Плотность сухого грунта , г/см, при плотности частиц грунта

2,58

2,65

2,69

2,70

2,74

2

2,45

2,64

3

2,40

2,45

4

2,33

2,40

5

2,29

2,34

6

2,23

2,29

7

2,16

2,23

8

2,14

2,19

9

2,09

2,14

10

2,05

2,09

2,11

2,13

2,15

11

2,01

2,05

2,07

2,08

2,11

12

1,97

2,01

2,03

2,04

2,06

13

1,93

1,97

1,99

2,00

2,02

14

1,90

1,93

1,95

1,96

1,98

15

1,86

1,90

1,91

1,92

1,94

16

1,83

1,86

1,88

1,89

1,91

17

1,79

1,83

1,84

1,85

1,87

18

1,76

1,80

1,81

1,82

1,83

19

1,73

1,76

1,78

1,78

1,80

20

1,70

1,73

1,74

1,75

1,77

21

1,67

1,70

1,71

1,73

1,74

22

1,65

1,67

1,69

1,69

1,71

23

1,62

1,65

1,65

1,66

1,68

24

1,60

1,62

1,63

1,64

1,65

25

1,57

1,59

1,60

1,61

1,63

26

1,54

1,57

1,58

1,59

1,60

27

1,52

1,54

1,55

1,56

1,57

28

1,50

1,52

1,53

1,54

1,55

29

1,48

1,50

1,51

1,51

1,53

30

1,45

1,48

1,49

1,49

1,50

Примечание - Плотность частиц грунта определяют по#M12291 871001039ГОСТ 5180#S или принимают в зависимости от разновидности грунта.

#G0

Разновидность грунта

Метод испытания грунта

Песок

Супесь

Суглинок

Глина

Метод Проктора стандартный

1,0

1,0

0,99

1,02

0,96

1,03

0,97

1,02

Метод Проктора модифицированный

1,02

0,87

1,05

0,84

1,06

0,85

1,06

0,88

Примечание - Приведение значений максимальной плотности и оптимальной влажности для основных разновидностей грунтов, определяемых методом стандартного уплотнения, к значениям, полученным методами Проктора, осуществляют путем умножения на соответствующие коэффициенты, приведенные в таблице.
