Министерство информационных технологий и

СВЯЗИ

Государственное образовательное учреждение высшего

профессионального образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И

ИНФОРМАТИКИ

Кафедра “Радиоприёмные устройства”

КУРСОВОЙ ПРОЕКТ

ПО ДИСЦИПЛИНЕ :

“Схемотехника аналоговых электронных устройств”

НА ТЕМУ:

“УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКОВОЙ ЧАСТОТЫ”

Выполнил студент группы РТ0801

Панасенко А.С.

Проверил ― проф.

Кубицкий А.А.

МОСКВА 2011

Содержание

4

3. Расчёт структурной схемы 5

1 Выбор транзисторов оконечного каскада. 5

2. Выбор транзистора предоконечного каскада (драйвера). 8

3. Выбор транзистора первого каскада. 10

4. Электрический расчёт. 11

1. Электрический расчёт оконечного каскада. 11

2. Расчёт входных показателей оконечного каскада. 13

3. Электрический расчёт предоконечного каскада (драйвера). 13

4. Электрический расчёт первого каскада. 15

5. Резисторы в цепи драйвера. 15

6. Цепь ОС 16

7. Ёмкости 17

5. Компьютерное моделирование работы УМЗЧ в CCM MC9 17

Введение

Целью выполнения курсового проекта является разработка структурной и принципиальной

схем одного из наиболее применяемых типов усилителей: усилителя мощности звуковой

частоты (УМЗЧ) в соответствии с техническим заданием, которое приведено ниже.

В процессе выполнения КП была рассчитана структурная схема УМЗЧ, а также составлена

принципиальная схема УМЗЧ в соответствии с ГОСТом, рассчитаны электрические

параметры схемы.

В данной работе выполнены следующие основные этапы:

1) рассчитана структурная электрическая схема УМЗЧ (заданием предусмотрено

проектирование 3х – каскадного усилителя).

2) выполнен её чертёж в соответствии с ГОСТом на УГО структурных

электрических схем ( Рис.1) .

3) составлена в соответствии с проведённым расчётом и полученной структурной

схемой электрическая принципиальная схема УМЗЧ в соответствии с ГОСТом на

УГО (Рис.2). При этом учтено, что проектирование строго ограничивается

вариантом УМЧЗ, выполненным по бестрансформаторной схеме на дискретных

БТ.

4) проведен полный электрический расчёт полученной принципиальной схемы

УМЗЧ.

5) выполнен расчёт АЧХ УМЗЧ.

2. Техническое задание

Разработать структурную и принципиальную схему усилителя мощности звуковой частоты в соответствии со следующими исходными данными:

Вариант индивидуального задания #9:

Тип драйвера: вольт-добавка

3. Расчёт структурной схемы

1 Выбор транзисторов оконечного каскада.

Необходимо выбрать два транзистора (с p- и n- каналом) с максимально схожими параметрами исходя из следующего:

1. Допустимой мощности, рассеиваемой на стоке транзистора плеча каскада

2. Допустимого тока стока

3. Допустимого напряжения сток- исток транзисторов

4. Допустимой граничной частоты транзисторов

1. Допустимая мощность:

2. Допустимый ток стока:

3. Допустимое напряжение сток- исток транзистора:

Выберем транзисторы по первым трём пунктам:

n- канал: IRF532 ()

p- канал: IRF9530 ( )

4. Расчёт граничной частоты транзистора:

IRF532:

определяется графически (граф. 1 и 2)

Транзистор IRF532 подходит по всем параметрам.

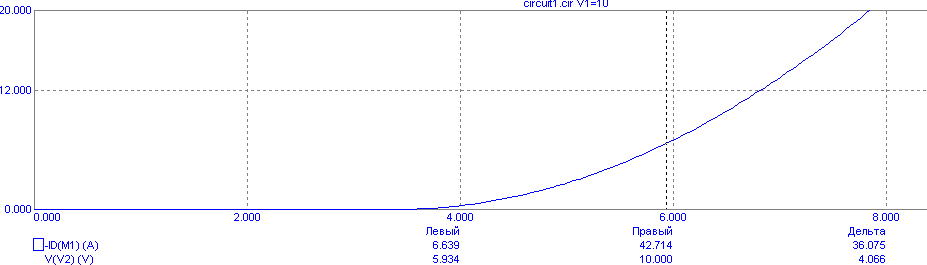

Граф.1: ВАХ

Граф.2: Крутизна

IRF9530:

определяется графически (граф. 3 и 4)

Транзистор IRF9530подходит по всем параметрам.

Граф.3: ВАХ

Граф.4: Крутизна

2. Выбор транзистора предоконечного каскада (драйвера).

Выбор осуществляется на основании следующего:

1. Допустимой мощности, рассеиваемой на стоке транзистора плеча каскада

2. Допустимого тока стока

3. Допустимого напряжения сток- исток транзистора

4. Допустимой граничной частоты транзистора

Выполним расчёт:

MFE9200 n- канал ()

Проверим, подходит ли транзистор по частоте:

-крутизна определяется графически (граф. 5 и 6)

Граф.5: ВАХ

Транзистор подходит по всем параметрам.

Рассчитаем некоторые доп. параметры, которые понадобятся нам впоследствии:
