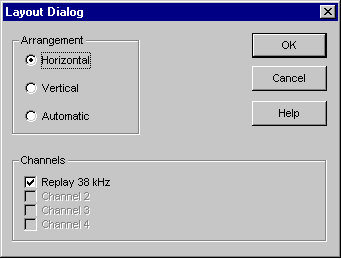

Компоновка

Диалоговое окно ‘Компоновка’доступно из менюВид.

Установленные частотные каналы видимы на экране дисплея или же скрыты. Это диалоговое окно задает количество видимых частотных каналов и их размещение на экране дисплея.

Расположение

Видимые частотные каналы упорядочиваются на экране дисплея по вертикали или по горизонтали. Обеспечивается также автоматический выбор компоновки.

Каналы

Отображается перечень установленных частотных каналов – один канал на строку.

Каждая позиция содержит флаговое окошко, тип приемопередатчика, рабочую частоту, уникальный идентификатор, номер канала и тип акустического преобразователя.

PC-приемопередатчикиспользует параметры собственнойISAшины для однозначной идентификации:I/Oадрес, каналDMAи номерIRQ.

Универсальный приемопередатчик(GPT) использует свойEthernet-адрес. Номер канала идентифицирует отдельные каналы в пределах многоканального приемопередатчика.

Для обеспечения видимости частотного канала кликните соответствующее флаговое окошко.

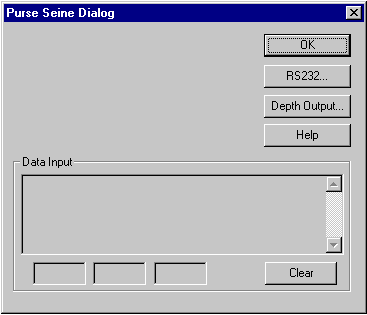

Кошельковый Невод

Диалоговое окно ‘Кошельковый Невод’доступно из менюУстановка оборудования.

Используйте настройки этого диалога для настройки устройства сопряжения с системой кошелькового невода.

Вывод Глубины

Эта кнопка открывает диалоговое окно ‘Вывод Глубины’.

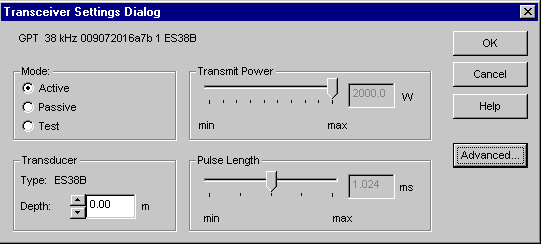

Настройки Приемопередатчика

Диалоговое окно ‘Настройки Приемопередатчика’ доступно из изображенияЗаголовкана экране дисплея. Установите курсор на информацию о режиме и частоте и нажмитеправуюкнопку мыши.

Это диалоговое окно задает отдельно для текущего частотного канала параметры приемопередатчика и акустического преобразователя.

Текстовая строка вверху диалогового окна идентифицирует частотный канал. Эта идентификационная строка содержит:

Тип приемопередатчика

 Рабочую частоту

Уникальный идентификатор

Номер канала

Тип акустического преобразователя

Универсальный приемопередатчик использует для однозначной идентификации его Ethernet-адрес.PC-приемопередатчик использует для однозначной идентификации параметры егоISAшины:I/Oадрес, каналDMAи номерIRQ. Номер канала идентифицирует отдельные каналы в пределах многоканального приемопередатчика. Вторая текстовая строка появляется в режиме воспроизведения, показывая имя воспроизводимого файла.

Мощность Передатчика

Этот параметр задает выходную мощность передатчика. Выходная мощность ограничивается или максимальной номинальной мощностью акустического преобразователя, или максимальной номинальной мощностью передатчика и определяется наименьшейиз них.

Длительность импульса

Этот параметр задает длительность излучаемого импульса.

Таблица внизу показывает возможные длительности импульсов (даются в микросекундах) для различных рабочих частот.

-	64	128	256	512	1024	2048	4096	8192	16384
12 кГц					Х	Х	Х	Х	Х
18 кГц				Х	Х	Х	Х	Х
27 кГц				Х	Х	Х	Х	Х
38 кГц			Х	Х	Х	Х	Х
50 кГц		Х	Х	Х	Х	Х
70 кГц		Х	Х	Х	Х	Х
120 кГц	Х	Х	Х	Х	Х
200 кГц	Х	Х	Х	Х	Х

Таблица: По оси Xдлительность импульса в микросекундах, по осиYчастота в килогерцах. Знак ‘X’ означает, что длительность импульса возможна для данной частоты.

Преобразователь

‘Тип’ –обозначается акустический преобразователь,подключенный в настоящее время к приемопередатчику.

‘Глубина’ –для того, чтобы правильно измерять глубину водоема, эхолот должен знать вертикальную дистанцию между судовой ватерлинией и рабочей поверхностью акустического преобразователя. Введите здесь заглубление рабочей поверхности акустического преобразователя относительно ватерлинии.

Примечание. Если используется система Olex, то величина ‘Глубина’ должна быть установлена в 0 (ноль).

Параметры

‘Минимальная Глубина’ - обнаружитель дна начинает поиск донного эхосигнала с этой глубины. Обнаружитель не сработает на мелководье, если вы выберете слишком большое значение глубины, а хвост излучаемого импульса может вызвать проблемы, если будет установлено слишком маленькое значение.

‘Максимальная Глубина’ –поиск донного эхосигнала продолжается вниз до этой глубины всякий раз, когда теряется донная трасса. Введите немного большее значение глубины, чем наиболее глубокое место, которое вы предполагаете обследовать для того, чтобы избежать раздражающе длинных интервалов зондирования каждый раз, когда теряется донная трасса. Значение глубины 0 или меньшее, чем минимальная глубина, отключает обнаружитель дна.

‘Сигнализация Потери Дна’ – Сигнализация включается всякий раз, когда теряется донная трасса. Сигнализация представляется в виде сообщения вСтроке текущего состояния и в виде звукового сигнала.

‘Сигнализация Мин. Глубины’ – Сигнал опасности включается всякий раз, когда глубина обнаруженного дна меньше, чем выбранный порог сигнализации. Предостережение представляется в виде отображаемого во временном окне сообщения и в виде звукового сигнала.

‘Сигнализация Макс. Глубины’ – Сигнал опасности включается всякий раз, когда глубина обнаруженного дна превышает порог сигнализации. Предостережение представляется в виде сообщения на экране дисплея и в виде звукового сигнала. Если значение глубины установлено в 0, то эта функция блокируется.

‘Мин. Уровень Обратного Спуска’ –После получения обнаружителем дна предполагаемой глубины обнаруженная глубина автоматически корректируется путем пошагового возврата назад до достижения выбранной вами величины. Это позволяет эхолотуES60 подтвердить, что определена точная глубина дна. Если величина, которую вы ввели, слишком большая (близкая к 0 дБ), корректировка будет незначительной.

Значение по умолчанию составляет –50 дБ.

‘Сглаживание Дна’ – если донная трасса потеряна, обнаруженная глубина дна повторяется максимум три последовательных цикла зондирования.

‘Альтернативный Обнаружитель Дна’ –этот обнаружитель дна похож на алгоритм обнаружителя дна эхолотаSimradES380. Эта функция может быть полезна в ситуации с крутым уклоном дна.
