5.5 Элементы настройки

В режиме редактирования используется несколько элементов настройки.

Для изменения номера отверстий крепления основания дуги, лапок досок и ваера необходимо щелкнуть “мышью” на соответствующем отверстии, обозначенном на экране в виде окружности голубого цвета.

Для изменения целочисленных величин в небольшом диапазоне (номера отверстий крепления, количества пластин киля и т.д.) используются “выпадающие списки” (рис.5 а), при щелчке на которых высвечиваются все возможные значения редактируемого параметра (рис.5 б).

Рис.5

Все остальные параметры регулируются при помощи бегунков плавного изменения, при этом значение редактируемого параметра показывается рядом с бегунком (рис.6).

Рис.6

Примечание. Все органы управления позволяют редактировать параметры только в допустимых пределах, что предохраняет пользователя от грубых ошибок.

5.6 Окна просмотра и редактирования

5.6.1 Окна просмотра и редактирования настроек разноглубинного трала

Рис.7 Окно настройки досок

Это окно позволяет редактировать следующие параметры: площадь досок трала, углы наклона ваерных дуг, длину лапок досок, длину кабелей, диаметр кабелей и ваеров, а также позиции всех лапок для левой и правой досок.

Рис.8 Окно настройки подбор

В этом окне редактируются: площадь подъемного устройства, количество кухтылей, длина цепи, масса грузов, длина голых концов верхней подборы, длина голых верхних концов боковой подборы, длина канатов, длина голых нижних концов боковой подборы, длина голых концов нижней подборы.

Рис.9 Окно настройки параметров трала

Это окно позволяет настраивать общие параметры трала, как-то: длина голых концов, длина сборочных, массы стальных канатов передней части, площадь ниток трала, длины верхней и нижней подбор, длины боковых подбор, длина трала, параметры сети.

Рис.10 Окно просмотра координат и параметров траловой системы

Это окно позволяет просматривать следующие координаты и параметры: длины, натяжение и скорость травления ваеров, вертикальное раскрытие, горизонтальное раскрытие, глубина верхней подборы, глубина нижней подборы, глубина левой доски, глубина правой доски, расстояние между досками, отклонение трала от диаметральной плоскости судна.

5.6.2 Окна просмотра и редактирования настроек донного трала

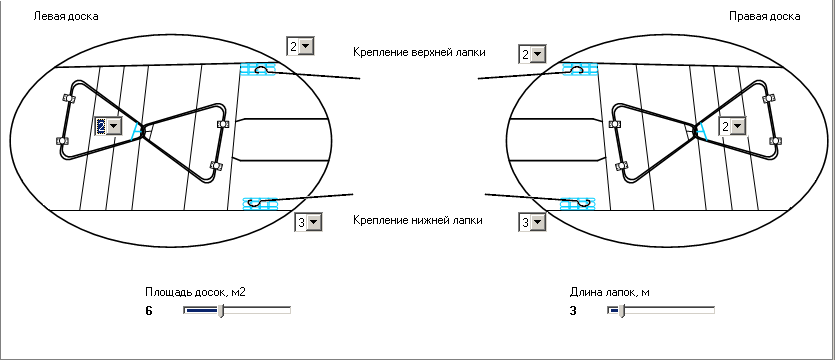

Рис.11 Окно настройки досок

В этом окне редактируются параметры досок: крепление верхних лапок, крепление нижних лапок, длина лапок, площадь досок, а также номер отверстия крепления ваера.

Рис.12 Окно настройки подбор трала

Это окно позволяет редактировать следующие параметры: площадь подъемного устройства, количество кухтылей, длину кабелей, длину грунтропа.

Рис.13 Окно настройки параметров трала

В этом окне настраиваются: длины одиночных кабелей, длины сборочных, длина верхней подборы, длина нижней подборы, длина трала, площадь нитей, параметры сети трала (Сxt,Cyt,Czt) – коэффициенты г/д сил сопротивления сетной части трала.

Рис.14 Окно настройки параметров набивки

Это окно позволяет редактировать параметры набивки: тип бобинцов, диаметр бобинцов, ширину катушек, количество бобинцов, количество катушек, количество шайб, количество цепей на центральном и боковом грунтропах.

Рис.15 Окно просмотра координат и параметров траловой системы

Это окно позволяет просматривать следующие координаты и параметры: длины, натяжение и скорости травления ваеров, вертикальное раскрытие, горизонтальное раскрытие, глубина верхней подборы, глубина нижней подборы, глубина левой доски, глубина правой доски, расстояние между досками, отклонение трала от диаметральной плоскости судна.
