Коридорные дома |
163 |

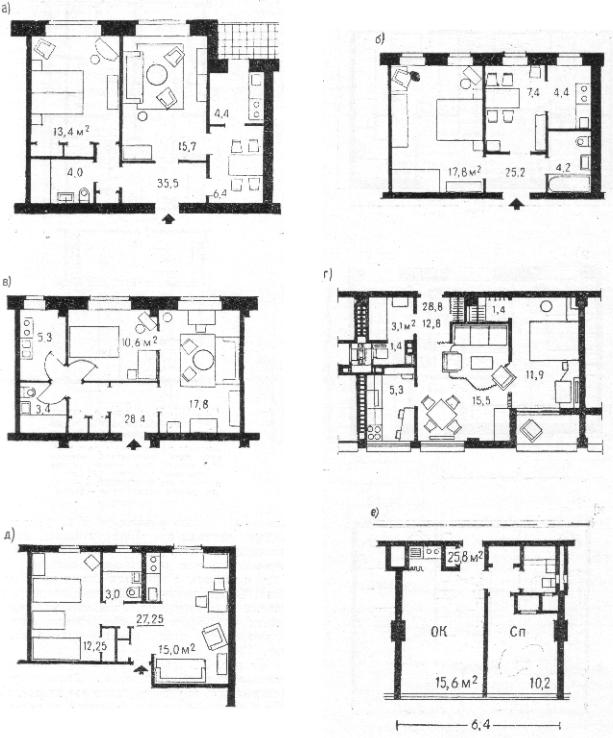

Рис. 200. Двухкомнатные квартиры в коридорных домах
а — раздельное размещение санузла и кухни (СССР); б — санузел и кухня-столовая размещены смежно вдоль одной из межквартирных стен (СССР); в — то же, спальня изолирована (СССР); г — то же, проходная общая комната (Франция); д — светлый санузел и кухня размещены в средней части квартиры (США); е — минимальные подсобные
помещения, кухня-ниша в общей комнате (США);

164 |
Глава четвертая. Жилые дома городского типа |
|
|
|
|

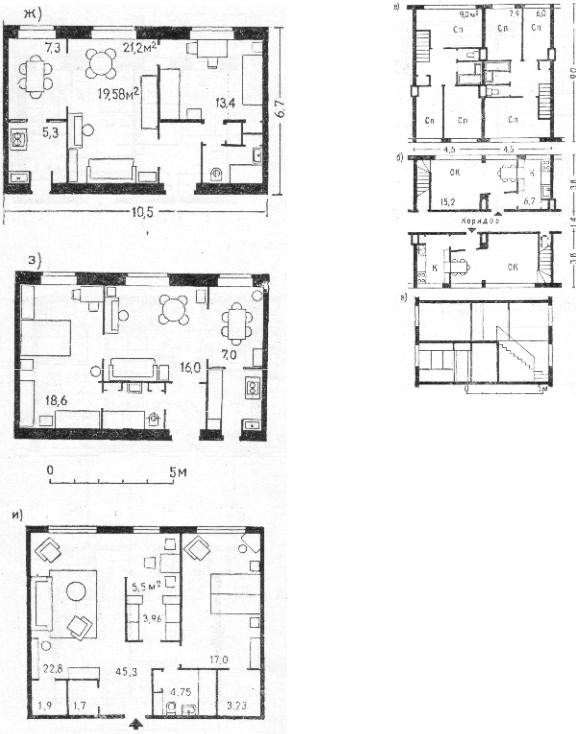

Рис. 201. Квартира |
с |
«пере- |
||||
|
|
|
|
крестной» планировкой в ко- |
||||||
|
|
|
|
ридорном доме (Англия) |
||||||
|
|
|
|
Квартира расположена в двух уров- |
||||||
|
|
|
|
нях, |
один |
центральный коридор |
||||
|
|
|
|
обслуживает два этажа. |
Жилая |
|||||
|
|
|
|
а — |
площадь |
квартиры |
38,1 |
м2 |
||
|
|
|
|
план верхнего уровня; |
б — |
план |
||||
|
|
|
|
на |
уровне |
коридора; |
в — |
разрез |
||
|
|
|
|
комнаты и кухни размещаются на уровне ко- |
||||||
|
|
|
|
ридора, занимая два конструктивных шага по |
||||||
|
|
|
|
длине дома; на втором уровне, занимая всю |
||||||
|
|
|
|
глубину корпуса, расположены спальные ком- |
||||||
|
|
|
|
наты и санузлы в пределах одного продольного |
||||||
|
|
|
|
шага. Такая система планировки квартир, рас- |
||||||
|
|
|
|
положенных в двух уровнях, получившая на- |
||||||
|
|
|
|
звание «перекрестной», обеспечивает сквозное |
||||||
|
|
|
|
проветривание всех квартир (схема «е» на |
||||||
|
|
|
|
рис. 196). |
|
|
|
|
|
|
|
|
|
|
На рис. 202 показан пример расположения |
||||||
|
|
|
|
квартир в двух уровнях по обеим сторонам |
||||||
|
|
|
|
центрального коридора (схема «г» на рис. 196). |
||||||
|
|
|
|
В этом случае квартиры лишены сквозного |
||||||
|
|
|
|
проветривания и дом имеет ограниченную |
||||||
|
|
|
|
ориентацию. Однако расположение спален над |
||||||
Рис. 200. Двухкомнатные квартиры в коридорных |
помещениями той же квартиры позволяет при- |
|||||||||
менить облегченные конструкции внутриквар- |
||||||||||
домах |
|
|
|
|||||||
|
|
|
тирных перекрытий, ввиду пониженных требо- |
|||||||
|
|
|
|
|||||||
ж — кухня освещается вторым светом |
через |
столовую, допол- |
ваний к их звукопроводности, что снижает стои- |
|||||||
нительный выход в коридор из кухни |
(СССР); з — то же, |
про- |
мость квартиры. |
|
|
|
|
|||
ходной санузел (СССР); и — кухня-столовая |
в средней |
части |
|
|
|
|
||||
квартиры (США) |
|
|
|
|
|
|
|
|

166 |
Глава четвертая. Жилые дома городского типа |
|
|
|
|
|
|
|

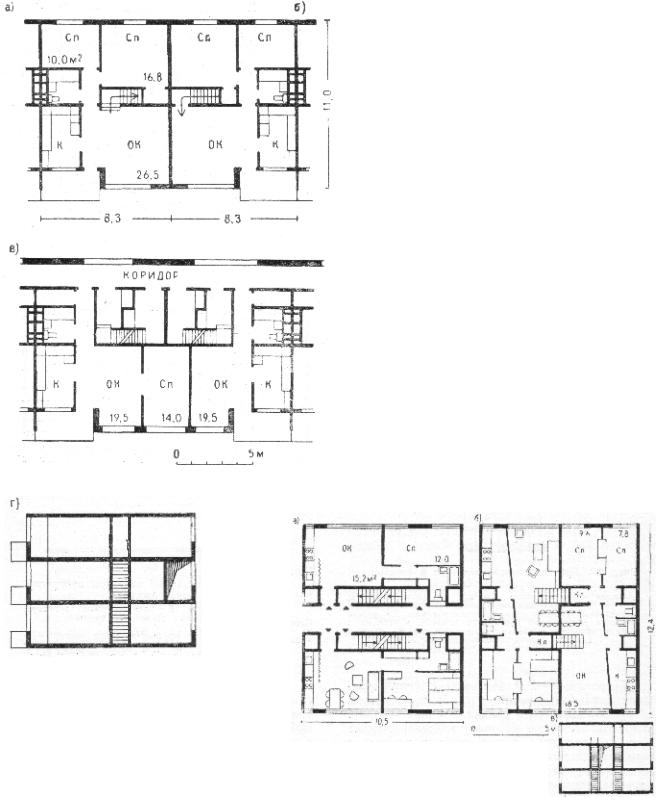

Рис. |
205. Одноэтажные квартиры в коридорном 12- |
|||||
|
|
этажном доме |
(Норвегия) |
|
|||
|
а — |
план на нижнем уровне; |
б — |
план на верхнем уровне; |
|||
|
|
в — план, на |
уровне коридора; г — |
разрез |
|||
|
Светлый коридор обслуживает три этажа. |
Кухни и санузлы |
|||||
|
всех квартир расположены друг над другом. Жилая пло- |
||||||
|
щадь однокомнатной2 |
квартиры |
19,5 м2; |
двухкомнатной — |
|||
|
|
33,5 м ; |
трехкомнатной — 53,3 |
м2 |
На рис. 206 показано подобное решение, но с центральным коридором. Каждая квартира расположена в одном уровне. В квартиры верх- него и нижнего уровней попадают непосред- ственно из коридора по внутриквартирным лестницам. На уровне коридора размещены не- большие двухкомнатные квартиры с кухней- нишей в общей комнате. В верхнем и нижнем уровнях размещены трехкомнатные квартиры.
На рис. 207 дан пример решения дома с квартирами, в которых уровни помещений сме- щены на 1/2 высоты этажа, а коридоры распо- ложены через этаж. Из коридора поднимаются на половину высоты этажа в двух- или трех- комнатные квартиры (А и Г). Эти квартиры, занимающие всю ширину корпуса, имеют сквозное проветривание и перепад уровней по- мещений на 1/2 этажа. Спускаясь на половину этажа из коридора, попадают в одно- или трех- комнатные квартиры (В и Д), занимающие по- ловину ширины корпуса. В уровне коридора размещены небольшие однокомнатные квар- тиры ( Б),
Рис. 206. Одноэтажные квартиры в 15- этажном коридорном доме (Франция)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
а — план |
на уровне |
коридора; |
б — |
|
план на |
||
|
|
|
верхнем |
и нижнем |
уровнях; |
в — |
разрез |
|
||
Один центральный коридор, |
обслуживающий три этажа. |
|
||||||||
На |
уровне |
коридора |
размещаются |
двухком- |
|
|||||
натные квартиры, |
в верхнем и нижнем уровнях— |
|
||||||||
трехкомнатные. |
|
Квартиры верхнего и нижнего |
|
|||||||
уровней имеют сквозное проветривание. Жилая площадь |
|
|||||||||
|
|
2 |
|
|
||||||
двухкомнатной квартиры 27,2 |
м , трехком- |
2 |
||||||||
|
|
|
|
|
|
|
|
натной — 35,9 м |

Коридорные дома |
167 |

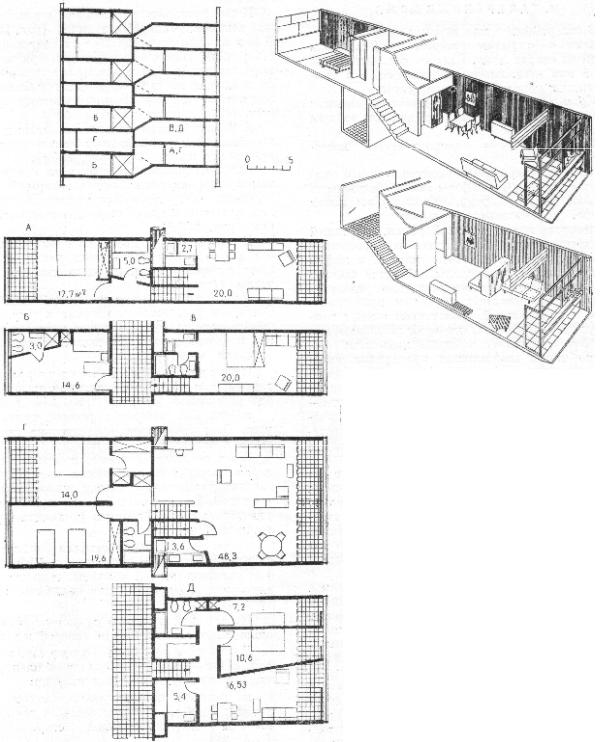

Рис. 207. Квартиры в многоэтажном ко- ридорном доме ( Бразилия)
Центральный коридор обслуживает два этажа. Перепад уровней позволяет осуществить сквоз-
ное проветривание части квартир. Жилая пло- |
|||||
щадь |
квартиры Б — |
14,6 м2, |
квартиры |
А — |
|
32,7 |
м2, квартиры |
В — |
20 м2, |
квартиры |
Г— |
|
81,9 м2. |
Д— |
34,33 |
м2 |
|
168 |
Глава четвертая. Жилые дома городского типа |
6.ГАЛЕРЕЙНЫЕ ДОМА
Вгалерейных домах входы в квартиры уст- раивают с открытых галерей, идущих вдоль одной из сторон дома. Галереи обслуживаются одной или несколькими лестницами, а в мно- гоэтажных домах также и лифтами.
Применение галерейных домов в основном ограничивается районами с мягким или теплым климатом.
Галерейные дома обладают рядом досто- инств:
экономичность, обусловленная тем, что одна или две лестницы с лифтом могут обслуживать большое число квартир, стоимость же самих галерей сравнительно невелика;
простота конструктивной схемы, состоящей из многократно повторяющихся планировочных единиц; причем лестничные клетки и лифты можно вынести за пределы габаритов здания; высокие санитарно-технические качества квартир, обеспеченных сквозным проветрива- нием и оптимальной ориентацией жилых ком- нат по странам света, что особенно важно для районов с жарким и влажным климатом;
удобная и экономичная планировка квар- тир, позволяющая размещать со стороны гале- реи в основном только подсобные помещения— переднюю, санузел, кухню, а жилые комнаты— с противоположной стороны. Во многих случа- ях имеется возможность осветить санузел есте- ственным светом и обеспечить его хорошее про- ветривание.
При строительстве галерейных домов в бо- лее холодных районах (с обильными снежными осадками) в некоторых случаях применялись остекленные галереи. Однако остекление гале- рей снижало в значительной мере, особенно зимой, основные санитарно-гигиенические ка- чества домов этого типа и удорожало строи- тельство.
Планировочные схемы галерейных домов различаются главным образом расположением лестниц. Их можно разделить на две основные группы: дома с лестницами, вынесенными из габаритов дома, и с лестницами, встроенными в габариты дома (рис. 208). Размещение лест- ниц вне габаритов дома позволяет стандарти- зовать и повторять конструктивные элементы, что наиболее соответствует индустриальному строительству, а также сокращает длину дома. Часто лестницы располагают на некотором рас- стоянии от дома, чтобы не затемнять помеще- ний квартиры (рис. 209).
Расстояния от входов в квартиры до лест- ницы, а также расстояния между лестницами регламентируются нормами пожарной безопас- ности.
Кроме галерейных домов, применяются так- же секционно-галерейные дома (рис. 208, в). В них каждая лестница обслуживает короткие галереи, на которые выходят две, три или че- тыре квартиры. При таком приеме уменьшает- ся движение по галерее, создаются более бла- гоприятные условия изоляции квартир, однако количество лестниц увеличивается.
Для уменьшения количества лестниц в га- лерейных домах применяют также трехлуче- вую схему планировки (рис. 208,г).
Для повышения экономичности галерейных домов в торцах размещают квартиры большей площади, галереи доводят только до входа в них и таким образом уменьшают длину гале-
рей (рис. 208,5).
В некоторых случаях подобно тому, как это делается и в коридорных домах, устраи- вают галереи, обслуживающие два или три этажа (рис. 210).
Планировка квартир в галерейных домах.
Основным достоинством квартир в галерейных домах, как уже указывалось, является сквоз- ное проветривание даже самых небольших по площади квартир.
Однокомнатные квартиры . Воз - можны три основные планировочные схемы однокомнатных квартир (рис. 211, а, б, в):
на галерею выходят передняя, кухня, сан- узел. Этот прием дает сравнительно широкий шаг и небольшую глубину корпуса (рис. 211, а); более экономична схема, в которой на га- лерею выходят только кухня и передняя, а санузел размещается между жилой комнатой и кухней. Такой прием позволяет значительно уменьшить шаг квартиры и увеличить глубину
корпуса (рис. 211,б);
прием расположения санузла изолированно от кухни позволяет несколько дифференциро- вать площадь жилой комнаты, выделив в ней место для обеденного стола рядом с кухней
(рис. 211,в).
На рис. 212 показаны примеры планировки однокомнатных квартир в галерейных домах.
Д в у х к о м н а т н ы е к в а р т и р ы . Н а рис. 211 г— е показаны основные планировоч- ные схемы двухкомнатных квартир:
на галерею выходят кухня, санузел и пе- редняя; спальня и общая комната расположе- ны на противоположной стороне дома
(рис. 211,г);
общая комната занимает всю ширину кор- пуса; санузел расположен между спальней и кухней. Для получения хороших пропорций общей комнаты приходится уменьшать глубину корпуса (рис. 211,д);

Галерейные дома |
169 |
Рис. 208. Схемы галерейных домов
а — |
лестницы |
вынесены |
из |
габарита |
дома; б — |
лестницы |
|||
включены в |
габарит дома; |
в — |
галерейно секционный дом; |
||||||
г — |
трехлучевой |
дом; |
д — |
торцовые |
квартиры |
увеличены |
|||
|
|
для |
сокращения |
|
длины |
галерей |
|
Рис. 209. Галерейный пятиэтажный дом с лестницей, вынесенной из габаритов дома (Венгрия)
а — |
план |
типового |
этажа; |
б — |
план |
квартир перво- |
|||
го |
этажа; |
в — |
план квартир |
верхних этажей |
|||||
В первом |
|
этаже |
|
размещается |
16 |
однокомнатных |
|||
квартир, |
в |
верхних |
этажах |
по 8 |
трехкомнатных |
||||
квартир. Жилая |
площадь |
однокомнатной квартиры |
|||||||
|
|
16 м2, |
трехкомнатной — 37,2 |
м2 |

170 |
Глава четвертая. Жилые дома городского типа |

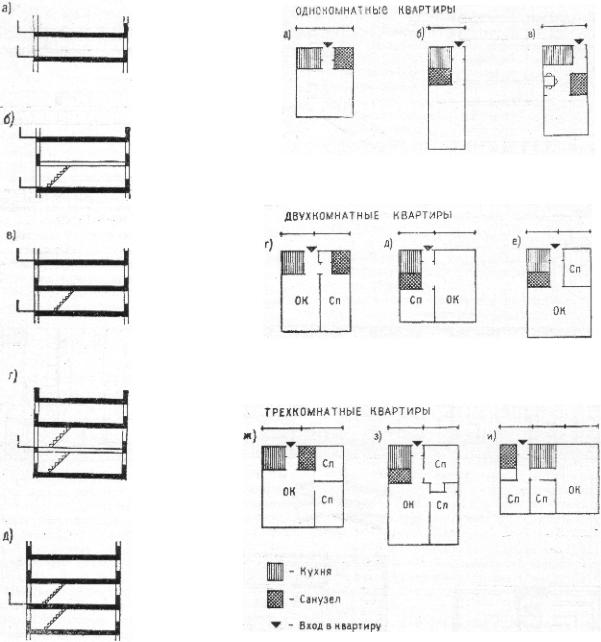

Рис. 210. Схемы разре- зов галерейных домов
а — галерея в каждом этаже; б — галерея об- служивает два этажа, квар- тиры двухэтажные (кот- теджного типа); в — гале- рея обслуживает два этажа, квартиры поэтажные; г — галерея обслуживает три этажа, квартиры среднего и нижнего уровней двухэтаж- ные, квартиры верхнего уровня — поэтажные; д — галерея обслуживает три этажа, все квартиры по- этажные
Рис. 211. Схемы планов квартир в галерейных домах.
Однокомнатные квартиры: а — кухня, передняя и санузел размещены вдоль галереи; б — вдоль галереи размещены кухня и передняя, санузел — в глу- бине квартиры смежно с кухней (это наиболее экономичное решение); в — то же, но санузел расположен не смежно с кухней. Двухкомнатные квартиры: г — кухня, передняя и санузел размещены вдоль галереи; д — кухня и передняя вдоль галереи, общая комната занимает всю ширину корпуса; е — вдоль галереи расположены кухня, передняя и спальня. Трех- комнатные квартиры, ж — кухня, передняя, санузел и одна из спален раз- мещены вдоль галереи; з — вдоль галереи размещены кухня, передняя и спальня; санузел в глубине квартиры — это наиболее экономичное реше- ние; и — кухня, передняя и санузел расположены вдоль галереи; общая комната занимает всю ширину корпуса

Галерейные дома |
171 |
|

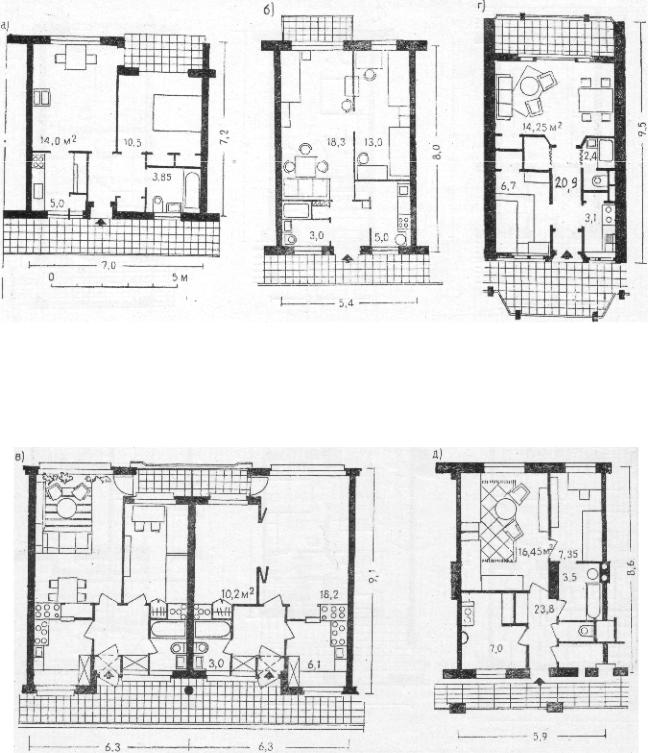

Рис. 212. Однокомнатные квартиры в галерейных домах
а — подсобные помещения, расположенные по обе стороны передней, выходят на галерею, жилая площадь 18,24 м2 (Румыния); б— то же, душевая расположена при жилой комнате, жилая площадь 17 м2 ; в — то же, подсобные помещения расположены по обе стороны передней, в кухне выделено место для обеденного стола, жилая площадь 25,87 м2 (Венгрия); г — проходная ванная распо- ложена между жилой комнатой и кухней, жилая площадь 26,7 м2 (Венгрия); д — кухня и санузел размещаются с одной стороны прихожей, вход в санузел из спального алькова, жилая площадь 24,7 м2 (Румыния); е — экономичное решение со входом через
кухню-столовую, жилая площадь 16,8 м2 (СССР)

172 |
Глава четвертая. Жилые дома городского типа |
Рис. 213. Двухкомнатные квартиры в галерейных домах
а — подсобные помещения выходят на галерею, жилая площадь 24,5 м2 (Англия): б — очень экономичная планировка, однако про- порции комнат несколько вытянуты, жилая площадь 31,3 м2 (CCCР); в — хорошие пропорции всех помещений, жилая площадь 28,4 м2 (Польша); г — одна из комнат (спальня) выходит на галерею, жилая площадь 20,95 м2 (Голландия); д — темный санитарный узел,
жилая площадь 23,8 м2 (Венгрия)

Галерейные дома |
173 |

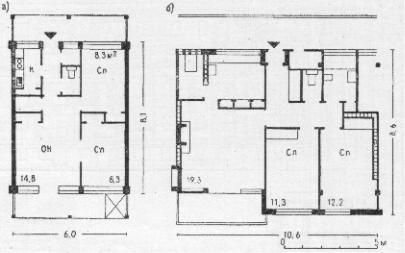

Рис. 214. Трехкомнатные квартиры
вгалерейных домах
а— на галерею выходят подсобные по- мещения и одна из спален, жилая пло- щадь 31,4 м2 (Голландия); б — на га- лерею выходят все подсобные помещения, спальни и общая комната выходят на противоположную сторону, жилая пло- щадь 42,6 м2 (Марокко)
на галерею выходят кухня, передняя и спальня. Общая комната занимает весь фронт квартиры на противоположной стороне (рис. 211,е). Пропорции комнат хорошие, кор- пус более глубокий, чем в других схемах, одна- ко спальня, выходящая на галерею, не доста- точно изолирована от шума.
На рис. 213 показаны планы двухкомнат- ных квартир в галерейных домах.
Основные планировочные схемы трехком- натных квартир показаны на рис. 211, ж— и:
кухня, передняя, санузел и одна спальня выходят на галерею (рис. 211,ж);
кухня, передняя и спальня выходят на га- лерею, санузел расположен между кухней и общей комнатой. Это наиболее экономичная схема, она дает возможность увеличить глуби- ну корпуса (рис. 211,з);
все жилые комнаты выходят на сторону, противоположную галерее (рис. 211,и).
Недостатком первых двух схем является расположение спален, выходящих на галерею.
Недостаток третьей схемы — большая ши- рина квартиры по фронту и соответственно ма- лая глубина корпуса.
На рис. 214 даны планы трехкомнатных квартир в галерейных домах. На рис. 215 по- казан галерейный дом с двух- и трехкомнат- ными квартирами, в которых все жилые ком- наты выходят на сторону, противоположную галерее; в торцах дома расположены четырех- комнатные квартиры. На рис. 216 показан гале- рейный дом с четырехкомнатными квартирами, на рис. 217 — с одно-, двух-, трех- и четырех- комнатными квартирами.
Для повышения экономичности галерейных домов, особенно с большими трех- и четырех-
комнатными квартирами, устраивают одну галерею, обслуживающую два или три этажа, при этом квартиры располагаются как в двух уровнях (коттеджного типа), так и в одном. Построение квартиры в двух уровнях позво- ляет хорошо изолировать спальную часть от галереи. Так же как в блокированных домах, в нижнем уровне обычно размещаются перед- няя, общая комната и кухня, а в верхнем - спальни и санузел.
Примеры планировки квартир в двух уров- нях в галерейных домах приведены на рис.
218, 219.
В домах, где одна галерея обслуживает два или три этажа, могут располагаться не только двухэтажные квартиры, но и квартиры, разме- щаемые в одном уровне. Эти квартиры соеди- няются с галереей внутриквартирными лест- ницами.
На рис. 220 показан галерейный дом, в ко- тором в уровне галерей размещены одноком- натные квартиры, а на втором уровне — двух- комнатные.
На рис. 221 показан пример устройства од- ной галереи, обслуживающей квартиры трех этажей. В уровне галереи размещаются неболь- шие двухкомнатные квартиры, а в верхнем и нижнем уровнях — трехкомнатные квартиры.
Другой пример показан на рис. 222, где четырехкомнатные квартиры занимают сред- ний и нижний уровни, а верхний уровень за- нят трехкомнатными квартирами с отдельным входом с уровня галереи.
На рис. 223 приведен план галерейно-секци- онного дома, в котором на одну лестничную клетку с небольшими отрезками галерей выхо- дят шесть одно-, двух- и трехкомнатных квар- тир.
