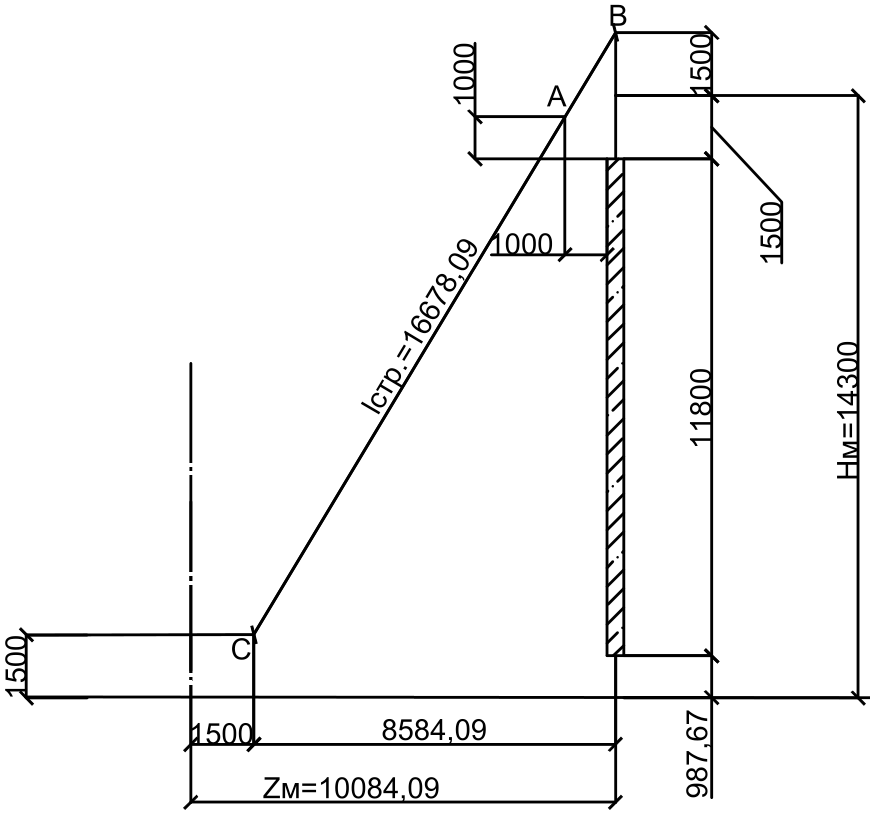

5.1. Определение монтажных характеристик для монтажа колонн.

Н_м = h₁ + h₂ + h₃ + h₄ = 0,0+1,0+11,8+1,5 = 14,3 м

Q = 10,1 т

q_i = т_трав + т_полис = 0,33+0,1 = 0,43т

q_м = Q + q_i = 10,1+0,43 =10,53т

Z_м = l₁ + l₂ + l₃ = 1,5+8,58+0 = 10,08 м;

L_cmp =16,68 м.

5.2. Определение монтажных характеристик для монтажа подкрановых балок.

Н_м = h₁ + h₂ + h₃ + h₄ = 10,8+1,0+1,47+5 = 18,27 м

Q = 2,9 т

q_i = т_трав + т_полис = 0,51+0,1 = 0,61 т

q_м = Q + q_i = 2,9+0,61 =3,51 т

Z_м = l₁ + l₂ + l₃ = 1,5+10,21+3 = 14,71 м;

L_cmp =22,55 м.

5.3. Определение монтажных характеристик для монтажа ферм покрытия.

Н_м = h₁ + h₂ + h₃ + h₄ = 10,8+1,0+2,2+9,5 = 23,5 м

Q = 4,5 т

q_i = т_трав + т_полис = 0,99+0,1 = 1,09 т

q_м = Q + q_i = 4,5+1,09 =5,59т

Z_м = l₁ + l₂ + l₃ = 1,5+2,7+0 = 4,2 м;

L_cmp =23,65 (м).

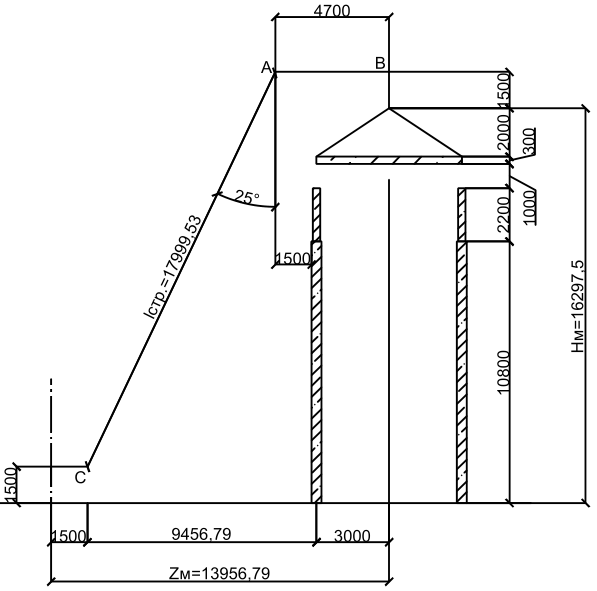

5.4. Определение монтажных характеристик для монтажа плит покрытия.

Н_м = h₁ + h₂ + h₃ + h₄ = (10,8+2,2)+1,0+0,3+2,0 = 16,3 м

Q = 2,3 т

q_i = т_трав + т_полис = 0,205+0,1 = 0,31т

q_м = Q + q_i = 2,3+0,31 =2,61т

Z_м = l₁ + l₂ + l₃ = 1,5+9,46+3,0 = 13,96 м;

L_cmp =18,0 (м).

На основании полученных данных монтажных характеристик устанавливаемых элементов, выбираем кран, отвечающий требованиям по грузоподъемности, длине и вылету стрелы (крюка), высоте подъема крюка.

Вывод:

а) гусеничный кран СКГ-30:

грузоподъемностью Q =13т,

длиной стрелы L_cmp = 25м

б) пневмоколесный кран МКТ-6-45:

грузоподъемностью Q =11т,

длиной стрелы L_cmp = 28м

6. Технический выбор монтажных кранов.

Таблица 4.

№ п/п	Наименование конструкции	Монтажная масса Qм, т	Необходимые			Вариант1				Вариант2
			Нм – монт. Высота, м	Zм – вылет стрелы, м	Гусеничный				Пневмоколесный
					Марка, lстр, м		Возможный вылет, м	Марка, lстр, м			Возможный вылет, м
1	Колонны	10,53	14,3	10,08	СКГ-30, (25+5)м		11	МКТ-6-45, (28+6)м			11
2	Подкрановые балки	3,51	18,27	14,71			20				15
3	Стропильные фермы	5,59	23,5	4,2			16				13
4	Плиты покрытия	2,61	16,3	13,96			22				18

7. Технико-экономическая оценка выбранных кранов.

Окончательный выбор монтажных кранов делается после их технико-экономического сравнения. За критерий сравнения принимается величина удельных приведенных затрат, которая определяется по каждому варианту по формуле:

С_упз = С _ед+ Е_н * К_укв, где

Е _н= 0,15– нормативный коэффициент эффективности капитальных вложений;

С _ед – себестоимость производства единицы работ, руб;

К _укв – величина удельных капитальных вложений на единицу объема работ, руб.

Определяем себестоимость производства единицы работ по формуле:

С _ед = ,где

С _{мех..пр.} - себестоимость всего механизированного процесса, руб;

V – объем работ (общее количество монтируемых элементов).

Себестоимость всего механизированного процесса определяется по формуле:

С _мех.пр. =

Нормативные сроки рассчитываются по формуле:

Т _м-см =, где

Н_вр – норма времени, принимаемая по[1];

8,2 – количество часов в смене;

V -общее количество элементов.

Величина удельных капитальных вложений (капитальные затраты на производство работ) определяется по формуле:

К _укв = , где

Ц_м – инвентарно – расчетная стоимость машины, руб;

Т ^г – нормативное количество смен в году.

Кран	Пневмоколесный кран МКТ-6-45	Гусеничный кран СКГ-30
Цм, руб.	68100	38600
С, руб.	54,86	39,50
Тг,см	384	384

Для монтажа колоннV=324,Н_вр.=0,7:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,7*324/8,2=27,66; Кукв=68100*27,66/(384*324)=15,14 руб; Сед=54,86*27,66/324=4,68 руб.; Супз=4,68+0,15*15,14=6,95 руб.

2) Гусеничный кран СКГ-30 Тм-см=0,7*324/8,2=27,66; Кукв=38600*27,66/(384*324)=8,58 руб; Сед=39,50*27,66/324=3,37 руб.; Супз=3,37+0,15*8,58=4,66 руб.

Для монтажа подкрановых балокV=384,Н_вр.=0,86:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,86*384/8,2=40,27; Кукв=68100*40,27/(384*384)=18,60 руб; Сед=54,86*40,27/324=6,82 руб.; Супз=6,82+0,15*18,60=9,61 руб.

2) Гусеничный кран СКГ-30 Тм-см=0,86*384/8,2=40,27; Кукв=38600*40,27/(384*384)=10,54 руб; Сед=39,50*40,27/324=4,91 руб.; Супз=4,91+0,15*10,54=6,49 руб.

Для монтажа ферм покрытияV=208,Н_вр.=1,6:

1)Пневмоколесный кран МКТ-6-45 Тм-см=1,6*208/8,2=40,59; Кукв=68100*40,59/(384*208)=34,61 руб; Сед=54,86*40,59/324=6,87 руб.; Супз=6,87+0,15*34,61=12,06 руб.

2) Гусеничный кран СКГ-30 Тм-см=1,6*208/8,2=40,59; Кукв=38600*40,59/(384*208)=19,62 руб; Сед=39,50*40,59/324=4,95 руб.; Супз=4,95+0,15*19,62=7,89 руб.

Для монтажа плит покрытияV=1152,Н_вр.=0,3:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,3*1152/8,2=42,15; Кукв=68100*42,15/(384*1152)=6,49 руб; Сед=54,86*42,15/324=7,14 руб.; Супз=7,14+0,15*6,49=8,11 руб.

2) Гусеничный кран СКГ-30 Тм-см=0,3*1152/8,2=42,15; Кукв=38600*42,15/(384*1152)=3,68 руб; Сед=39,50*42,15/324=5,14 руб.; Супз=5,14+0,15*3,68=5,69 руб.

Сумма удельных приведенныхзатрат по каждому крану:

1) Пневмоколесный кран МКТ-6-45

∑С_упз=6,95+9,61+12,06+8,11=36,73 руб.

2) Гусеничный кран СКГ-30

∑С_упз=4,66+6,49+7,89+5,69=24,73 руб.

Вывод: так как 24,73<36,73, то принимаю гусеничный кран СКГ-30,lстр=(25+5)м
