Защитный слой бетона
Для обеспечения свободного прохода бетона и надежной защиты рабочей арматуры от коррозии рекомендованная толщина защитного слоя 3-5 см.

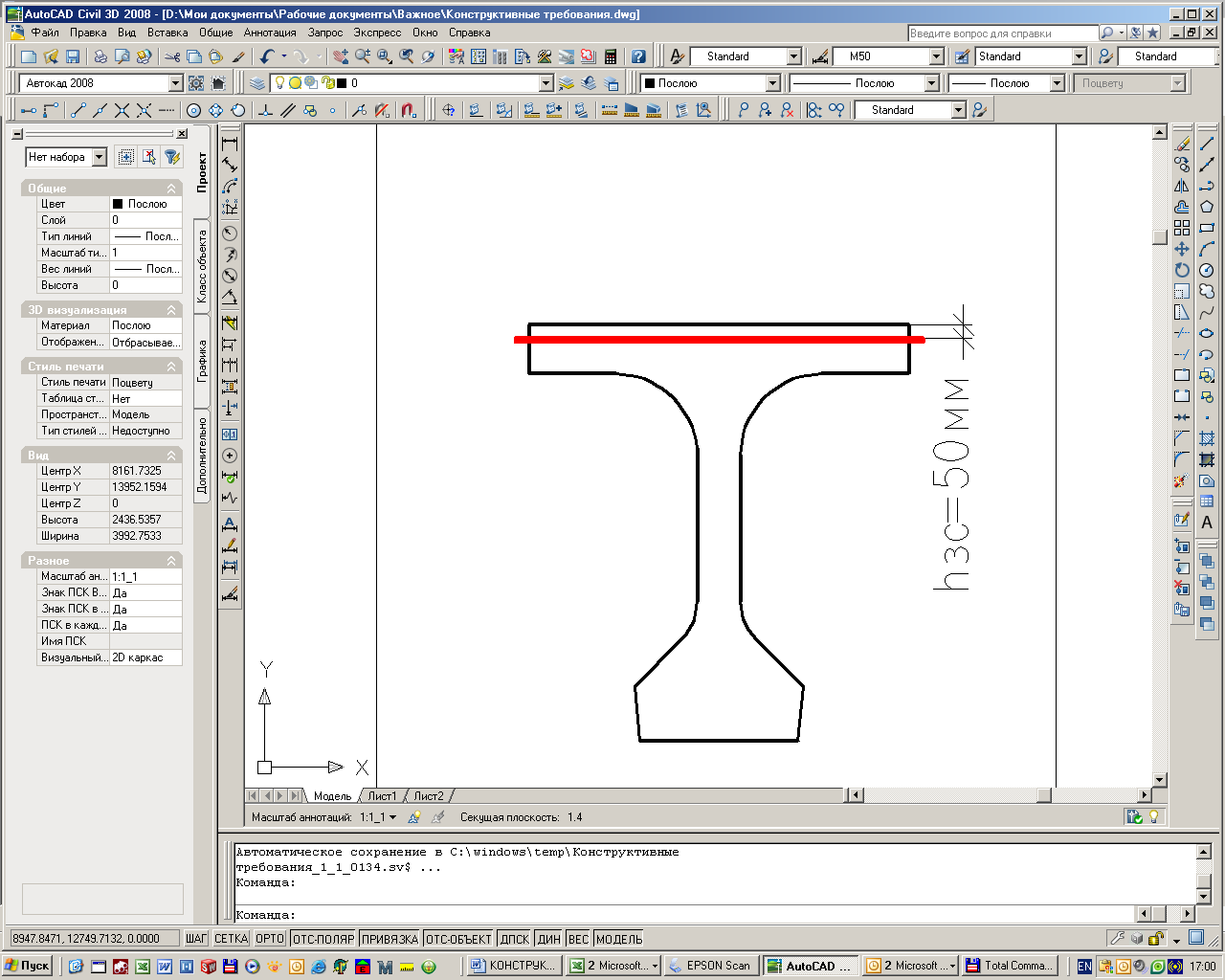

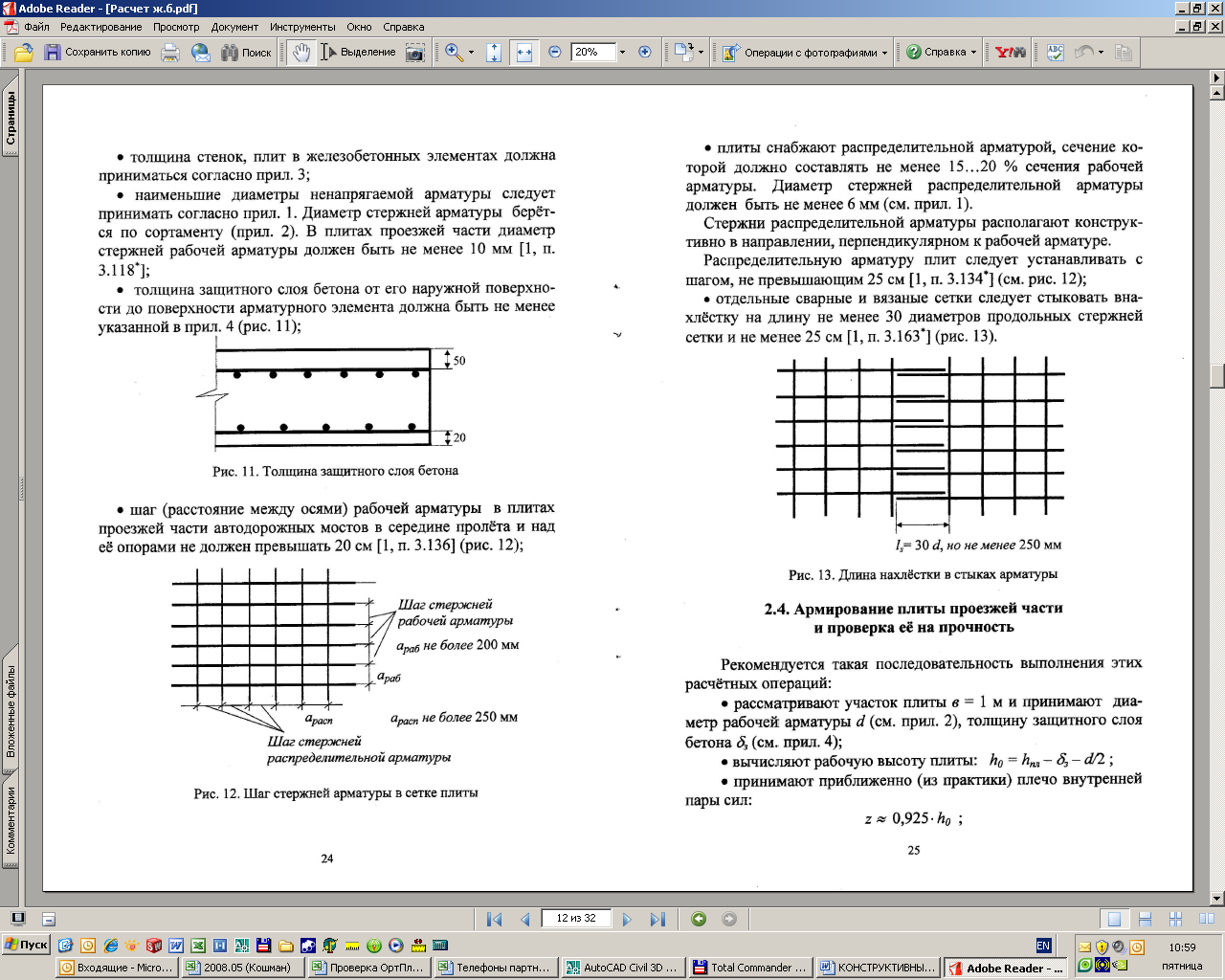

3.119*.Толщина защитного слоя бетона от его наружной поверхности до поверхности арматурного элемента или канала должна быть не менее указанной в табл. 44*
Таблица 44*
Вид арматуры и ее расположение |
Обозначение |
Схема |
Наименьшая толщина защитного слоя, мм |
1. Ненапрягаемая рабочая арматура: |
|
|
|
|
hзс |
|
50 |
|
hзс1 |
|
30 |
|
hзс2 |
|
20 |
2. Ненапрягаемые хомуты: |
|
|
|
|
hзсх |
|
20 |
3.Конструктивная (нерасчетная) продольная |
|
|
|
|
hзск |
|
15 |
| |||
4. Ненапрягаемая, устанавливаемая в бетоне омоноличивания напрягаемой арматуры |
|
|
30 |
5. Напрягаемая в растянутой зоне сечения: |
hзсн |
|
|
|
40** | ||
|
| ||
|
40 | ||
|
50 | ||
|
d | ||
|
50 | ||
|
проверяется расчетом на силовые воздействия и давление раствора при инъецировании | ||
6. Напрягаемая всех видов в плите проезжей части, защищенной гидроизоляцией |
hзср |
|
30 |
7. Напрягаемые хомуты в стенках (ребрах) |
hзсхр |
|
30 |
3.120.Толщина защитного слоя бетона у концов предварительно напряженных элементов на длине зоны передачи усилий (согласноп. 3.11) должна составлять не менее двух диаметров арматуры.
При применении стержневой напрягаемой арматурной стали классов A-V, aт-v и aт-vi следует дополнительно на длине зоны передачи усилий (см.п. 3.11) устанавливать сетки, спирали диаметром, на 4 см превышающим диаметр стержня, или замкнутые хомуты с шагом не более 5 см.
