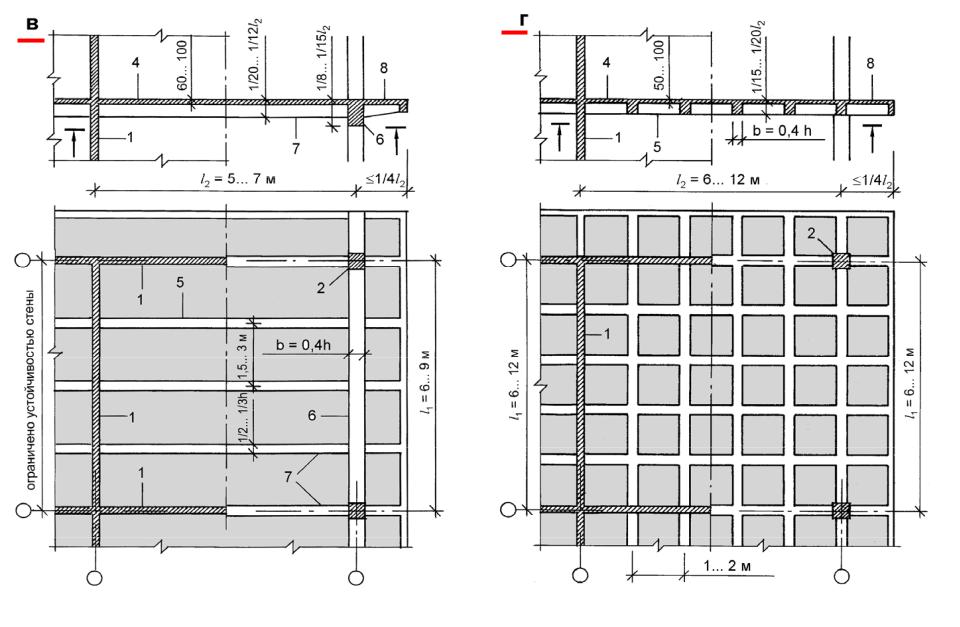

Виды монолитных перекрытий :
в - балочное (ребристое); г - кессонное (часторебристое); 1 - стена; 2 - колонна; 4 - плита перекрытия; 5 - балка; 6 - главная балка; 7 - второстепенная балка; 8 – консоль

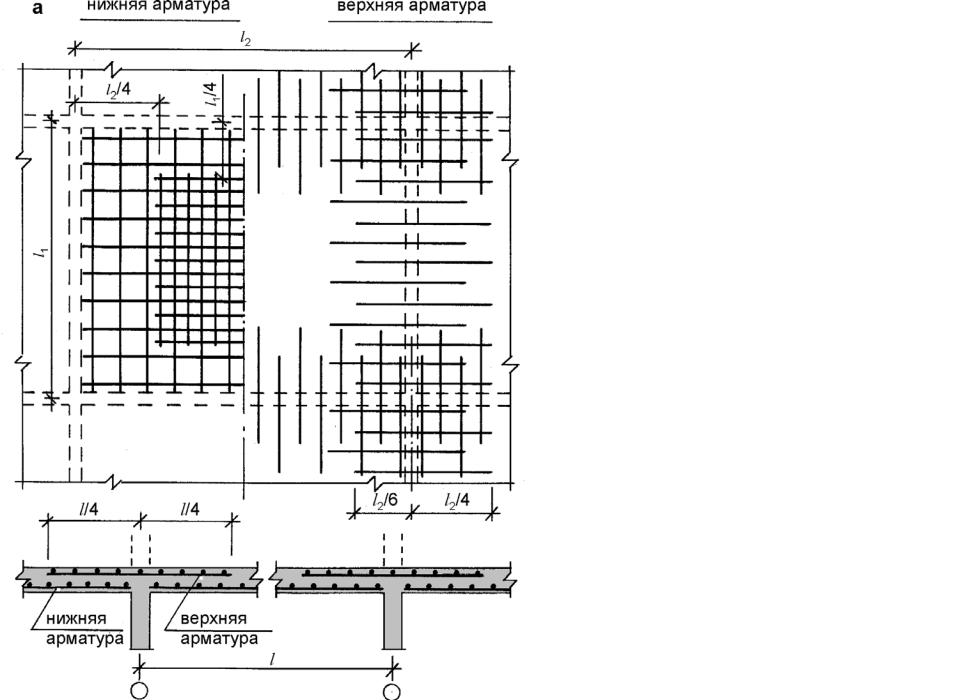

Армирование
монолитных
перекрытий:
а - с плоскими плитами,
опертыми по контуру;

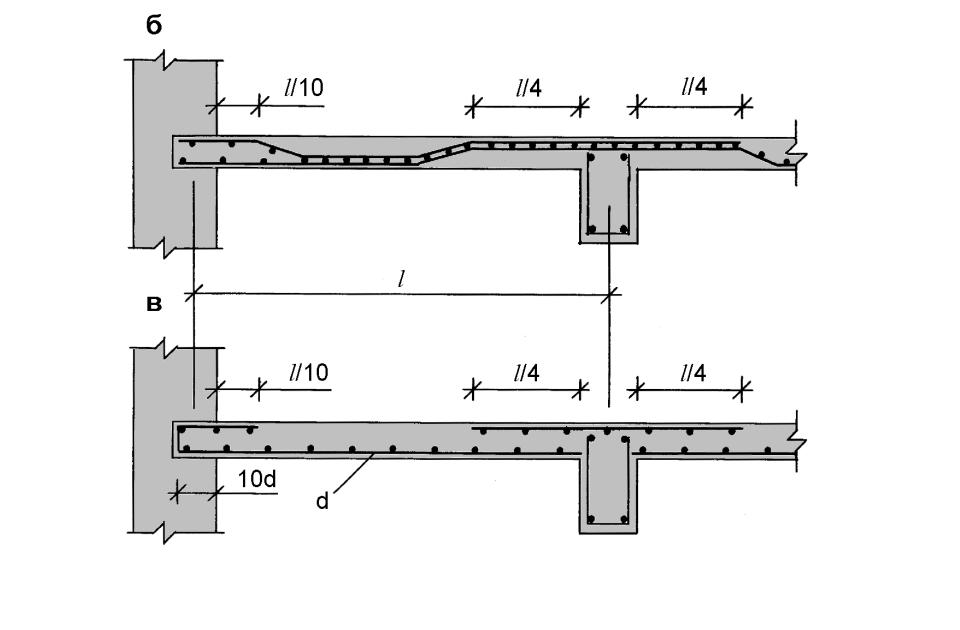

Армирование монолитных перекрытий:
б - с балочными плитами, рулонными сварными сетками;
в - то же, плоскими сварными каркасами
Теплоизолированные монолитные железобетонные ребристые перекрытия:
а - с применением пенополистирольных элементов; б - с применением комбинированных элементов из цементностружечной нижней и пенополистирольной верхней частей; 1 - пенополистирольный элемент межбалочного заполнения; 2 - комбинированный элемент; 3 - арматурный каркас; 4 - арматурная сетка; 5 - бетон замоноличивания
Сталебетонные и сталежелезобетонные перекрытия
•Сталебетонными называют перекрытия, в которых силовая работа воспринимается стальными листами,
выполняющими одновременно роль несъёмной опалубки, и бетоном.
•Сталежелезобетонные перекрытия кроме указанных элементов содержат
ещё и дополнительное армирование –
стержни, каркасы, профили.
•К преимуществам рассматриваемых
перекрытий относятся:
-быстрый монтаж;
-незначительный вес;
-отсутствие необходимости в опалубке для бетона;
-упрощённое устройство отверстий
ипроёмов в перекрытиях;
-возможность ходить по перекрытиям
сразу после монтажа.
Типы стальных
профилированных изделий
для опалубки и
армирования
сталебетонных перекрытий:
а - профиль "ванный"; б - профиль "шляпный"; в - профнастил Н60-845; г - профнастил Н75-750;
д - профнастил Н114-600;
е - объёмный элемент из профилированного и плоского
листов;
ж - объёмный элемент из двух профилированных листов

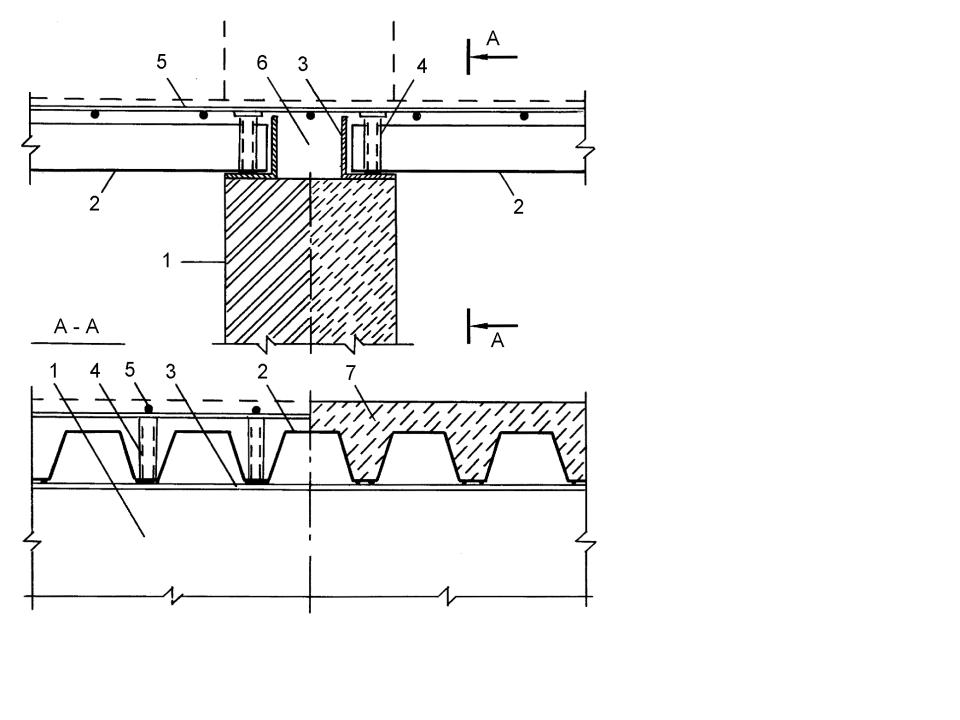

Анкеровка плиты
перекрытия в кирпичной или
монолитнобетонной
стене:
1 - стена; 2 - настил;
3- стальной уголок;
4- трубчатый анкер;
5- стержневое армирование приопорных зон;
6- монолитный железобетонный
участок;
7- бетон плиты

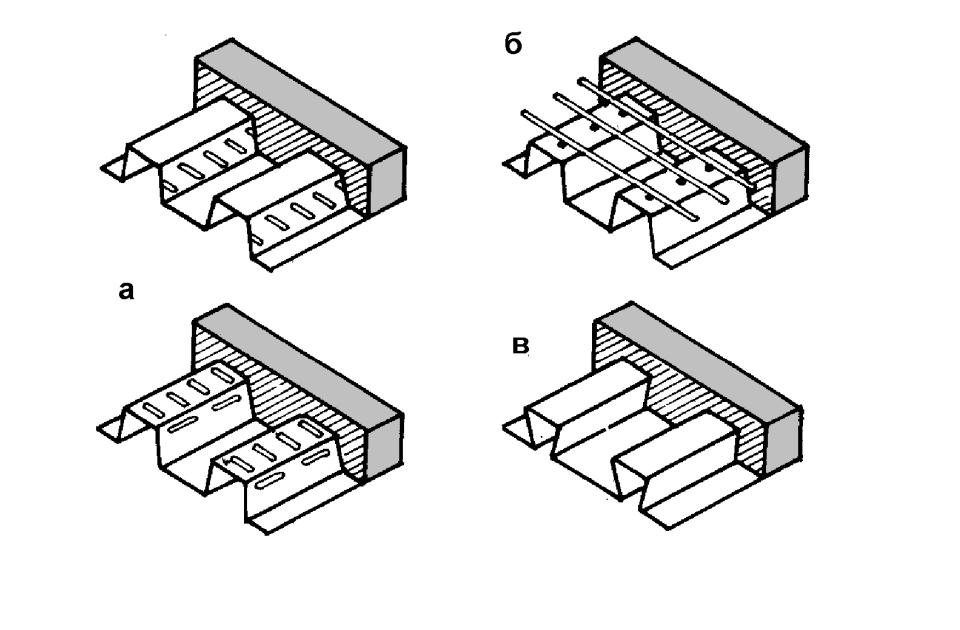

Способы сцепления стальных профилей с бетоном:
а- выштамповка на гранях листов; б - приварка арматурных стержней;
в- использование формы гофра
