2.4 Описание испытательной установки
Установка для испытания служит для определения электрической прочности изоляционных лаков, плитообразных изоляционных материалов, например, гетинакса и т.п., а также для испытания изолированных лаком проводов.
Все приборы для получения, регулировки и измерения высокого напряжения, а также и место испытаний с испытательными электродами находятся в первичном корпусе, облицованном листовой сталью, что обеспечивает надежную защиту от прикосновения. Камера для испытаний становится доступной после открытия передней стенки и крышки корпуса. Предусмотренное в крышке окошко допускает наблюдение за исследуемым материалом во время испытания.
1-устройство для плавного регулирования напряжения;
2-трансформатор для повышения напряжения;
3-испытуемый образец;
4-сигнальная лампа;
5-камера;
6-ключ.
Рисунок 2.2 - Принципиальная схема установки
Выходное напряжение можно плавно регулировать регулировочным трансформатором. Высокое напряжение получается на высоковольтном трансформаторе, выполненном в литой изоляции. Для выпрямления используются селеновые выпрямители, включенные по однофазной мостиковой схеме. Переменное высокое напряжение измеряется вольтметром, включенным в первичную сторону высоковольтного трансформатора. Для измерения постоянного напряжения на выходе предусмотрен вольтметр с последовательно включенным сопротивлением.
В случае пробоя на испытуемом объекте или при протекании слишком большого тока через испытуемый объект высокое напряжение немедленно отключается при помощи реле максимального тока.
| |
|
|

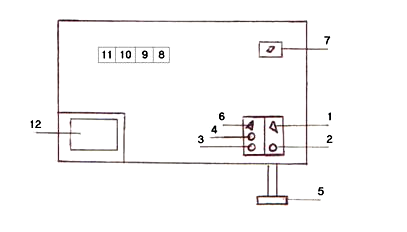

Рисунок 2.3- Расположение элементов обслуживания и измерительных приборов на панели обслуживания
Таблица 2.2-Символы, используемые на панели обслуживания
Пози― ция |
Символ |
Значение |
1 |
220 В 01 |
Выключатель «силовой выключатель 0―1» |
2 |
1 |
Кнопка «рабочий контактор―1» |
3 |
0 |
Кнопка «рабочий контактор―0» |
4 |
|
Кнопка «нулевой выключатель» |
5 |
|
Ручка напряжение повышение―понижение |
6 |
1 кВ, 2кВ. 5кВ, 10 кВ. |
Переключатель ступеней |
7 |
110В, 1кВ, 10 кВ, 0 |
Переключатель напряжения |
8 |
|
Прибор «постоянное напряжение―выход» |
9 |
|
Прибор «переменный ток ― выход» |
10 |
|
Прибор «первичное напряжение» |
11 |
|
Прибор «первичный ток» |
12 |
|
Прибор «испытательное напряжение» |
2.5 Работа на установке при испытаниях
2.5.1 Установить требуемое испытательное напряжение переключателем /7/. При испытаниях переменным напряжением включить переключателем /6/ требуемое напряжение /1/ 2/5/10 кВ/.
2.5.2 Включить силовой выключатель /1/. Зажигается зеленая сигнальная лампа, находящаяся в кнопочном выключателе /2/ .
2.5.3 Выключить рабочий контактор кнопочным выключателем /2/. Гаснет зеленая сигнальная лампа /2/, и загорается красная сигнальная лампа в кнопочном выключателе /3/.
2.5.4 Установить выходное напряжение вращением вправо ручки /5/. В случае пробоя на испытуемом объекте или при слишком большом потребляемом токе выключается рабочий контактор.
