Образец оформления Л.Р. № 8 v1.01 файл: Lr08_txt.doc с сайта www.pds-01.boom.ru

2 Цель работы:

Домашнее задание:

пункт 3 .

Табл. 1. Результаты измерения полосы удержания

	Кдел= Fзг.прм=
	+	-
1:1 1:3 1:7

пункт 4 .

Табл. 2. Результаты измерения полосы удержания

для Кдел увеличенного в 2 раза.

	Кдел= Fзг.прм=
	+	-
1:1 1:3 1:7

Кафедра ПДСиТ

Лабораторная работа № 8

Исследование работы устройства

синхронизации с дискретным управлением

выполнила: Лямина Л.В.

группа СС9701

дата: 23.10.2001

проверил: Друзь В.В.

dB

- нарисуйте с использованием карандаши и

линейки (трафарета)

( смотрите стр. 13 лабораторного описания )

Рис 1. Структурная схема системы с

дискретной ФАПЧ

Граф. 1

dB

Граф. 1

страница 1 (титульный лист) страница № 2 страница № 3

1. Отчёт оформите в тетради (1 студент – 1 отчёт ).

2. Схему, таблицы и графики нарисуйте с использованием карандаша и линейки.

3. Распечатки вклейте клеем (степлер, изоленту, пластырь, жвачку, повидло и.т.п не используйте).

пункт 5 . Табл. 3. Результаты измерения погрешности синхронизации в зависимости от отклонения скорости передачи от номинальной.

	вид сигнала
откл.	1:1	1:3
. . . . . . +20 +10 0 -10 -20 . . . . . .	-12/+15

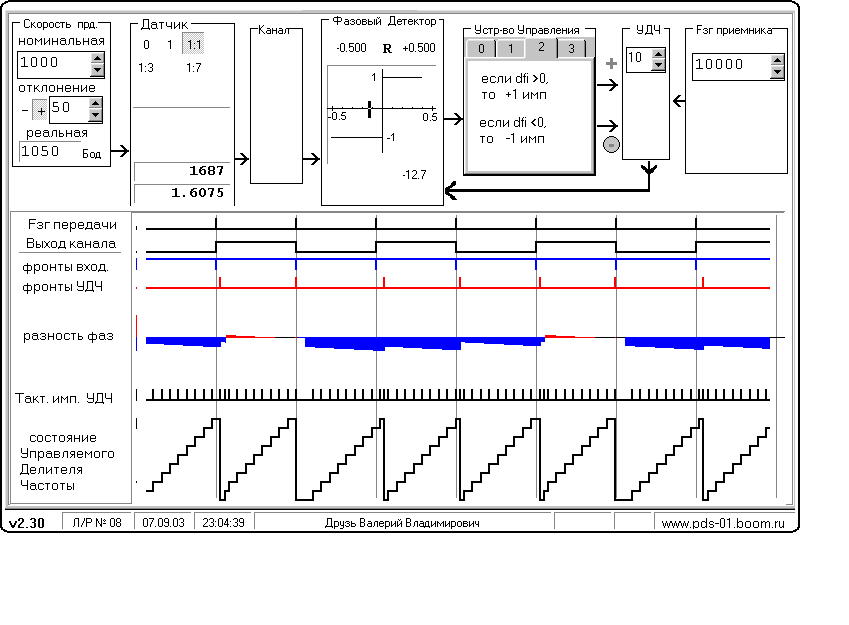

Распечатка №1 (устройство управления отключено,

идет не компенсируемый набег фазы )

Распечатка №2. 1 (устройство управления включено,

происходит подстройка фазы )

6 Краткие ответы на контрольные вопросы

Выводы по работе:

В результате выполнения лабораторной работы я

открыла для себя много нового:



-20 -10 0 +10 +20 dB

страница №4 страница № 5 страница № 6

составитель Марков И.А.
