3.5 Автоматические телефонные станции (атс). Режим при входящей связи.

Из сети поступает u=60В, ν=25 Гц.

Для управления такими АТС в абон. линии должны вырабатываться следующие сигналы при постоянном напряжении (60В)

А

10В

60В

t

U­_л­, В

Разговорный сигнал

Тональные сигналы отбоя

Исходное состояние: «трубка лежит»

Посылки «звонкового вызова» U=120В, F=25 Гц

Момент снятия тел. Трубки (нагрузка в АЛ от тел. аппарата) (течет ток, и напряжение в абон. точке уменьшается от 60 до 10)

) ВХОДЯЩАЯ СВЯЗЬ

E_п.

60В

R_л+R_реле

R_щл

РП

АК в АТС

ГЗВ

РП- рычаг переключателя (положение телефонной трубки)

R_щл – сопротивление «шлейфа» ТА

Отсюда соедует то, почему уменьшается напряжение в абон. точке.

В линии начинает протекать постоянный ток, в абонентском комплекте срабатывают соответствующие реле.

Р 60в 10в Снятие трубки Тон. Сигнал готовности соединения 3 2 Импульсы номера Контрольные посылки о звонк. Вызове Разговорные сигналы Трубка кладетсяежим при исходящей связи.

При снятии трубки создается шлейф по постоянному току и напряжение падает.

1. Длинный гудок, сигнал готовности=0.7 В.

3 -Процесс коммутации.

4-идут контрольные сигналы посылки вызовов.

5-идет разговор.

6-кладем трубку, все восстанавливается.

При работе не с импульсным набором, а с DTMF вместо линии с импульсами формируются тональные кодовые посылки набираемых номеров.

3.5.1 Телефоны и сигналы в абонентской линии

а) Подключение телефона к АТС

б)

Телеф. капсула

До снятия трубки рычажный переключатель (РП) соединен с цепью звонка. При снятии трубки РП соединяет линию с R_шлейфа (по постоянному току) и ДИВ-цепью. В цепи протекает ток. При этом могут вестись двусторонние переговоры за счет ДС (дифференциальные системы). При наборе номера за счет разрывания номеронабирателя шлейфа постоянного тока в абонентской линии появляется импульсы тока, которые управляют коммутацией в АТС.

При тональном DTMF наборе вместо номеронабирателя используются генераторы тональных частот, коммутируемые соответственно с кодами- тон. Посылками, соответствующие определенной цифре.

3.5.2 Атс на 100 номеров

Каждому абоненту отдается 100-номерной шаговый искатель.

а) Схема без предыскания (не оптимальная и простейшая), когда на каждую линию включается свой ДШИ-100

При наборе номера абонент №11 для соединения с абонентом №00 с помощью его ДШИ (щетки) осуществляется коммутация с номером 00.

Недостаток АТС без предыскания в том, что каждому абоненту требуется ДШИ 100 штук. Хотя по статистике трафика (нагрузки) одновременно разговаривают не более 20% от них.

Упрощенная схема

б) Схема с обратным предысканием( предварительное искание-ПИ).

Число искателей вызова равно числу линейных искателей.

ИВ - искатель вызова.

ЛИ- линейный искатель.

Линия каждого абонента включается в контакты полей искателей (в предыдущей схеме они подключались к щеткам).

Искатель вызова находит линию вызывающего абонента, (кто снял трубку) и подключает к ней линейный искатель. Абонент получает сигнал ответа станции, если все линии заняты, то абонент получает сигнал «занято». С помощью ЛИ происходит коммутация к контакту 00.

Так как процесс искания начинается до набора номера, то такой процесс называется предыскание. А поскольку искание идет не от абонента, а в обратном направлении, то называется обратным (т.е. провод щетки ЛИ ищет с помощью ИВ вызывающего абонента)

Для ведения одновременных разговоров нужно установить 2*n ДШИ-100.

Обычно нагрузка составляет 20 %, тогда n=0.2*100=20

2*n=20*2=40

Видно, что требуется меньше ДШИ, чем предыскание. Возможны случаи, когда все искатели заняты и абонент получает сигнал «занято» называется системой с ожиданием или с условными потерями.

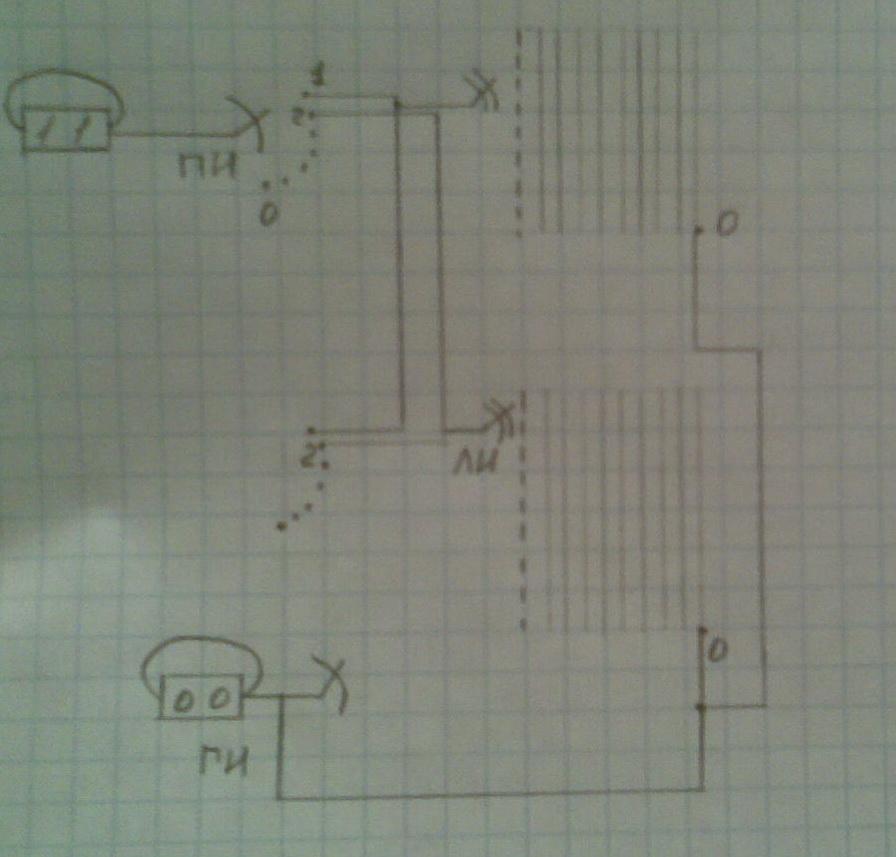

в) Схема с прямым предысканием.

Nпи=100 шт., Nли=10 шт.

00)) – сотонный искатель.
