4.4. Оптические компоненты
Оптические соединители. Оптический соединитель представляет собой устройство, предназначенное для соединения различных компонентов волоконно-оптического линейного тракта ВОСП в местах ввода или вывода излучения в оптическое волокно. Такими местами являются: оптические соединения оптоэлектронных модулей (передающего и приемного) с волокном кабеля, соединения отрезков оптических кабелей между собой, а также с другими компонентами, например оптическими разветвителями. Оптические соединители используют и при проведении различных измерений для: подключения измерительных приборов. Различают разъемные и неразъемные соединители. Разъемный оптический соединитель допускает многократное оптическое соединение, а неразъемный — только однократное соединение. Неразъемные соединители используют при постоянном монтаже оптических кабелей, а разъемные соединители — в тех местах, где приходится производить неоднократные оптические, соединения. Поскольку для постоянного монтажа оптических кабелей в настоящее время почти исключительно применяют сварные соединения, то ограничимся кратким рассмотрением разъемных соединителей, предварительно отметив основные требования, предъявляемые к оптическим соединителям.
Основные требования к оптическим соединителям: малые вносимые потери, устойчивость к внешним механическим, климатическим и другим воздействиям, высокая надежность и простота конструкции. Дополнительно к разъемным соединителям предъявляют требование неизменности параметров при повторном соединении. Кроме того, любая их целесообразная конструкция по возможности должна исключать необходимость дополнительной юстировки.
Потери в соединителях в основном возникают из-за несовмещенности и несоосности элементов конструкции. Поэтому для получения малых потерь необходимо обеспечить высокую точность изготовления всех деталей соединителя, ответственных за точность оптической юстировки. Например, для одномодовых соединителей точность обработки деталей обычно лежит в пределах долей микрона, что достаточно сложно обеспечить. Для уменьшения отражений, которые влияют на работоспособность высокоскоростных ВОСП, в соединителях таких систем применяют просветление торцов волокон и иммерсионные жидкости.
При соединении оптических волокон с одинаковыми номинальными размерами сердцевины и одинаковым распределением показатели преломления по радиусу волокна наиболее эффективно соединение торец в торец (торцевое сочленение). Основной задачей при торцевом сочленении является обеспечение строгой соосности, идентичности геометрии торцов, перпендикулярности их поверхностей оптическим осям и высокая степень гладкости торцов.
На рис. 4.20 показаны возможные
дефекты при торцевом соединении
оптических волокон. Коэффициент передачи
оптической мощности излучения от одного
волокна в другое в идеальном случае при
отсутствии дефектов сопряжения K=1.
Если имеют место дефекты сопряжения,
то при радиальном смещении,
угловом смещении
и осевом смещении
,
где
иd— апертурный угол и
диаметр волокна;
— угол смещения;s—
расстояние между торцами волокон;
— радиальное смещение.
Приведенные выражения достаточно хорошо
согласуются с экспериментальными
результатами при относительно малых
значениях
,
иs,aименно
<<1,
и
<
.
При этих значениях дополнительные
потери, вносимые рассогласованностью
соединяемых волокон, могут быть определены
соответственно по формулам
,
,
,
дБ.
Исследования показывают, что наиболее жесткие требования предъявляются к радиальному и угловому смещениям. Наличие зазора между торцами волокон влияет на дополнительные потери существенно меньше. Конструкции разъемных соединителей весьма разнообразны, но условно могут быть разделены на два типа: симметричный и несимметричный. На рис. 4.21 схематически, показаны конструкции таких соединителей. Конструкция несимметричного штекерного соединителя состоит из двух частей: вилочной (штыря) и розеточной (гнезда).
Рис. 4.20. Смещение волокон при торцевом соединении оптических волокон:
а — радиальное; б — угловое; в — осевое
Рис. 4.21. Разъемные соединители:
а — несимметричный штекерный; б, в — симметричные штекерные:, 1 — стальные трубки; 2 — гнездо; 3 — штырь; 4 — капилляр; 5—эпоксидный компаунд.
Рис. 4.22. Оптическая схема соединителя с шариковыми микролинзами (а)
и фокон (б)
В гнездо и штырь вставляют заранее подготовленные концы волокон, зафиксированные в стальных или стеклянных трубках (капиллярах), которые надевают на оболочку волокон, образуя оптический наконечник. Торцы волокон тщательно шлифуют и полируют. После выполнения операции соединения сопрягаемые поверхности плотно соприкасаются друг с другом, а торцы волокон оказываются разделенными очень небольшим зазором.
В конструкции соединителя симметричного типа на концах соединяемых волокон монтируют два одинаковых штыря. Гнездо соединителя не содержит оптических деталей и служит лишь направляющим устройством, в которое с двух сторон симметрично входят штыри. Точность взаимного расположения торцов волокон обеспечивается сопрягаемыми поверхностями гнезда и штырей. Для фиксации положения вилочной и розеточной частей в обоих типах соединителей используют гайки с накаткой, накручиваемые на поверхность розеточной части, имеющей резьбу (на рис. 4.21 не показано). Средние потери, вносимые такими соединителями, составляют около 1 дБ, что достигается прецизионной технологией обработки деталей.
В оптических соединителях с юстировкой соединяемые волокна или наконечники располагают внутри двух эксцентричных втулок, что дает возможность их юстировки путем поворота вилки относительно розетки. Эксцентриситет в одномодовых соединителях составляет примерно Iмкм, а вносимые потери меньше 1 дБ. Недостатком таких соединений является необходимость юстировки и ее контроль.
В ряде случаев в конструкциях соединителей оптических волокон применяют микролинзы (шариковые и цилиндрические). Пример оптической схемы соединителя с шариковыми микролинзами показан на рис. 4.22, а. Использование шариковых микролинз повышает эксплуатационные характеристики соединителя ввиду низкой чувствительности к загрязнениям. Недостатком соединителей на микролинзах является увеличение вносимых потерь. Микролинзы, а также фоконы (рис. 5.22,6)* часто применяют в розеточной части соединителей, устанавливаемой на корпусах оптоэлектронных модулей, ответвителей и др. В этом случае применение этих элементов в модулях существенно снижает потери ввода-вывода излучения при соединении кабеля с излучателем и фотоприемником.
Краткие сведения о характеристиках разъемных соединителей, выпускаемых зарубежными фирмами, приведены в табл. 4.10.
Оптические разветвители. Оптические разветвители играют важную роль как при построении ВОСП, так и в решении частных задач (организация контроля и измерений, оптическая обратная связь и др.). Оптический разветвитель представляет собой в общем случае многополюсное устройство, в котором излучение, подаваемое на часть входных оптических полюсов распределяется между его остальными оптическими полюсами. В частном случае разветвитель, имеющий три оптических полюса, называется ответвителем.
* Фокон—короткий отрезок оптического волокна переменного диаметра.
Таблица 4.10
Фирма-изготовитель |
Марка |
Тип кабеля* |
Размеры волокна (сердцевина-оболочка), мкм |
Число соединяе-мых волокон |
Вносимые потери, дБ |
Дополнитель-ные потери**, дБ |
Amphenol |
905 (SMA)
801
942 (FSN) |
M
М
О, М |
Широкий диапазон 50/125; 100/140
9/125; 50/125; 62,5/125 |
1
4 или 8
1 |
1,00
1,50
0,70 |
0,2
0,2
0,1 |
Fiber Optek Interconnect Corp. |
SMB-01
MMB-OI |
О
М |
8/125
50/125; 62,5/125; 100/140 |
1
1 |
<1,00
<1,00 |
0,3
0,3 |
Hitachi Cable Ltd. |
HFC-701
HFC-602 |
М
М |
50/125; 85/125
50/125; 85/125 |
1
1 |
0,70
1,00 |
0,7
1,0 |
GTE Fiber Optic Products |
PC
D4
FC |
О
О
М |
—/125
—/125
50/125; 62,5/125; 85/125 |
1
1
1 |
<0,5
<1,00
<0,70 |
<0,5
<1,0
<0,7 |
Interoptics/ Diamond |
GFS-3 MMS-3/0 |
М О |
50/125; 100/140 4/80; 8/125 |
1 1 |
0,60 0,60 |
0,6 0,6 |
NEC Corp |
OD93I2 OD9313
OD9414/ /9424 |
О М
О
|
10/125 50/125; 62,5/125; 80/125 10/125 |
1 1
1...12 |
<1,00 <1,00
<1,00 |
— |
* О — одномодовый, М — многомодовый.
** После 500 включений.
Различают направленные и ненаправленные разветвители, а также разветвители, чувствительные . к длине волны (спектрально-селективные) и нечувствительные (неселективные). В направленном разветвителе коэффициенты передачи между оптическими полюсами зависят от направления распространения оптического излучения, а в спектрально-селективном разветвителе— от длины волны. Направленные и спектрально-селективные разветвители позволяют организовать двухстороннюю передачу сигналов по одному волокну (соответственно по принципу однополосной двухпроводной и двухполосной двухпроводной системы). Спектрально-селективные разветвители используют также в системах спектрального уплотнения.
Общими требованиями, предъявляемыми к параметрам направленных разветвителей, являются: малые потери, высокое переходное затухание между встречными направлениями передачи, а также сохранение состояния поляризации для одномодовых разветвителей и модового состава распространяющегося излучения для многомодовых разветвителей. Наиболее полно этим требованиям удовлетворяют разветвители, полученные путем сплавления оптических волокон в монолитную конструкцию.
Рис. 4.23. Направленные сплавные разветвители:
а — Х-типа; б — Y-типа
Рис. 4.24. Разветвители на цилиндрических градиентных линзах
(1, 2, 3 — оптические полюса, выполненные в виде отрезков волокон)
Рис. 4.25. Ход лучей в цилиндрической градиентной линзе при падении луча:
а — осевом; б — неосевом
Важными достоинствами сплавных разветвителей, конструкции Х- и Y-типа которых схематически показаны на рис. 4.23, являются механическая прочность и стабильность (на рисунке цифрами обозначены оптические полюса).
Деление мощности с помощью разветвителя
Х-типа характеризуется следующими
параметрами: коэффициентом ответвления
,
дБ; коэффициентом направленности
,
дБ; вносимыми потерями
,
дБ.
Для разветвителя (ответвителя) Y-типа
коэффициент ответвления и вносимые
потери определяются аналогичными
соотношениями, а коэффициент
направленности,
дБ, где
— мощность оптического излучении на
оптическом полюсе 3 при подаче излучения
мощности
на оптический полюс 2.
Помимо сплавных разветвителей часто
используют разветвители с
цилиндрическими градиентными линзами.
Две конструкции таких разветвителей
показаны на рис. 4.24. Цилиндрическая
градиентная линза представляет собой
отрезок градиентного волокна с
параболическим профилем показателя
преломления. Однако в отличие от
оптического волокна она имеет больший
диаметр (порядка 1...2 мм) и не
имеет оболочки. Распределение
показателя преломления цилиндрической
градиентной линзы в радиальном от
оси направлении задается параметром
g, который называется
степенью фокусирования, и определяется
выражениемпри
,
где
—
показатель преломления на оси.
Ход лучей, распространяющихся в такой
линзе при осевом и неосевом падении
луча, показан на рис. 4.25. Синусоидальная
траектория распространения имеет период
,
называемый шагом или фокусным расстоянием
линзы. Изменяя параметрg,
можно управлять фокусным расстоянием.
Плоские торцы цилиндрической градиентной
линзы позволяют строить на ее основе
разнообразные механически прочные и
компактные оптические устройства
(согласующие соединители для передачи
излучения от лазерного диода а волокно,
разветвители и др.).
Характеристики некоторых неселективных разветвителей отечественного и зарубежного производства приведены в табл. 4.11.
Таблица 4.11
Фирма-изготовитель |
Марка |
Тип |
Тип кабеля |
Длина волны, мкм |
Коэффициент ответвления, дБ |
Коэффициент направленности, дБ |
Вносимые потери, дБ |
ИОФАН (г. Москва) |
— |
X |
О |
0,8... 1,6 |
3 |
>70 |
≤0,1 |
НИИ ПФ (г. Ташкент) |
— |
X |
О, М |
0,6... 1,55 |
3 (для одномо-довых). 2 {для многомо- довых) |
>40 |
<0,2 |
JDC Optics |
ACS11 ACS19 |
Y Y |
О М |
1,2... 1,35 1,2... 1,35 |
3 0,4 |
30 30 |
<1 <1 |
NEC Corp. |
OD-8606K OD-8606L OD-8607K OD-8607L |
———— |
М М О О
|
0,85... 1,3 0,85... 1,3 1,3... 1,55 1,3... 1,55 |
3 0,4 3 0,4 |
>35 >35 >40 >40 |
<1,5 <1.5 <2,0 <2,0 |
Спектрально-селективные разветвители строят в основном на интерференционных фильтрах и дифракционных решетках. В спектрально-селективных разветвителях на интерференционных фильтрах осуществляется последовательное разделение (объединение) стволов, поэтому их увеличение вызывает пропорциональное увеличение числа элементов (фильтров, линз) и соответственно потерь излучения.

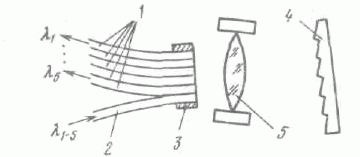

Рис. 4.26. Спектрально-селективный разветвитель на дифракционной решетке:
1 — выходные ОВ; 2 — входное ОВ; 3 — кассета; 4 — дифракционная решетка; 5 — микрообъектив
Рис. 4.27. Профиль штриха дифракционной решетки и ее установка по автоколлимационной схеме
Следовательно, их целесообразно
использовать в тех случаях, когда число
стволов невелико (2...4). При большем числе
стволов применяют спектрально-селективные
разветвители на дифракционных решетках,
достоинством которых является параллельное
разделение (объединение) стволов на
одной решетке. Конструкция разветвителя
на дифракционной решетке показана на
рис. 4.26. Ее основные элементы —
дифракционная решетка, обладающая
высокой эффективностью дифракции света
в рабочем диапазоне длин волн,
высококачественный микрообъектив и
кассета с плотно уложенными в ней
выходными и входными оптическими
волокнами, торцы которых расположены
в фокальной плоскости объектива. Такая
конструкция представляет собой, по
сути, мини-спектрограф автоколлимационного
типа по схеме Литроу. Линейная дисперсия
в фокальной плоскости для данной
конструкции разветвителя определяется
соотношением
,
гдеF— фокусное расстояние
объектива;D— период
решетки;
— угол дифракции относительно нормали
к решетке (угол блеска). Изображенная
на рис. 4.26 дифракционная решетка является
отражательной. Такую решетку часто
называют также концентрирующей» или
«блестящей». Это название связано с
тем, что для отражательной решетки
максимальная интенсивность
дифрагировавшегося излучения наблюдается
в направлении луча, зеркально отраженного
от одной из плоскостей штриха решетки.
При работе решетки в автоколлимационном
режиме угол дифракции равен углу блеска
(рис. 4.27). Порядок дифракционного спектраm, в котором будет наблюдаться
максимальная интенсивность излучения
с длиной волны
определяется выражением
.
Обычно работу дифракционной решетки
используют в первом и втором порядках
спектра.
Рассмотренная конструкция спектрально-селективного разветвителя является достаточно громоздкой и механически нестабильной. Более компактная и стабильная конструкция получается путем объединения дифракционной решетки и коллимирующей оптики в одно целое с помощью цилиндрической градиентной линзы (рис. 4.28). К цилиндрической градиентной линзе с одной стороны через призму-вставку (она не является здесь диспергирующим элементом) приклеена дифракционная решетка, а с другой стороны—оптические волокна. Плоская поверхность торцов линзы позволяет приклеить внешние элементы, обеспечив тем самым жесткую конструкцию.
Рис. 4.28. Разветвитель на дифракционной решетке с градиентной линзой: 1 — оптические волокна; 2 — цилиндрическая градиентная линза; 3 — призма-вставка; 4 — дифракционная решетка
Рис. 4.29. Разветвители на интерференционных фильтрах: а — конструкция из трех отрезков волокна; 6, в — конструкции с градиентными линзами
Некоторые конструкции
спектрально-селективных разветвителей
на интерференционных фильтрах показаны
на рис. 4.29. В конструкции из трех отрезков
оптического волокна для фиксации
их положения на подложке имеются
V-образные канавки. Торцы
волокон полированы, а их плоскости
покрыты многослойными интерференционными
фильтрами, представляющими собой
чередующиеся слоии
.
Интерференционный фильтр на скошенном
торце входного волокна позволяет
разделить излучение двух длин волн по
направлениям, а фильтры на торцах
выходных волокон представляют собой
фильтры нижних и верхних частот. Хотя
эти фильтры незначительно (на ~0,1 дБ)
увеличивают потери в устройстве, зато
существенно снижают уровень переходных
помех (до -40 дБ и ниже при разделении
=0,85
мкм и
=
1,3 мкм).
В качестве примера рассмотрим технические характеристики отечественного спектрально-селективного разветвителя УСОД-0,85/1,3. Этот разветвитель построен на интерференционном фильтре и имеет три оптических полюса. Он позволяет осуществить как разделение, так и объединение двух оптических сигналов с несущими на волнах 0,85 и 1,3 мкм. Величина вносимых потерь составляет 3,5 дБ на длине волны 0,85 мкм и 4,5 дБ на длине волны 1,3 мкм, а величина переходного затухания между оптическими полюсами с разными длинами волн лежит в пределах 30... 50 дБ в зависимости от направления передачи. Применение разветвителя УСОД-0,85/1,3 позволяет доуплотнить ранее проложенные оптические кабели, повысив тем самым эффективность их использования. При этом значительное переходное затухание исключает ухудшение качества передачи по цифровым оптическим стволам.
Характеристики некоторых зарубежных спектрально-селективных разветвителей приведены в табл. 4.12.
Оптические изоляторы. В высокоскоростных ВОСП для защиты лазерных диодов от паразитных отражений со стороны кабеля применяют оптические изоляторы. Оптические изоляторы обеспечивают пропускание излучения в одном направлении почти без потерь, в другом (обратном) направлении их затухание велико. Необходимость применения таких устройств объясняется тем, что отраженное излучение, возвращаясь в лазерный диод, нарушает стабильность условий генерации в активной области и повышает тем самым уровень шума.
Таблица 4.12
Фирма-изготовитель |
Марка |
Число оптичес-ких полюсов |
Тип кабеля |
Диапазоны длин волн, мкм |
Переходное затухание, дБ |
Вносимые потери, дБ |
JDC Optics |
WD1315 |
3 |
О, М |
1,27. .. 1,36 1,47... 1,60 |
>30 |
<2,5 |
WD813 |
3 |
М |
0,8... 0,9 1,15... 1,60 |
>20 |
<2,0 | |
WD1213A |
3 |
О, М |
1,20. . . 1,24 1,31... 1,35 |
>25 |
<3,0 | |
WD1213B |
3 |
О. М |
1,18... 1,22 1,27... 1,36 |
>25 |
<3,0 | |
NEC Corp. |
OD-8677 |
5 |
М |
0,796 ... 0,804 0,826 ... 0,834 0,856 ... 0,864 0,886 ... 0,894 |
≥20 |
≤5,0 |
OD-8678A |
3 |
М |
0,79 ... 0,91 1,15... 1,35 |
>35 |
≤2,0 | |
OD-8678B |
3 |
М |
1,2 1,3 |
>30 |
≤3,0 | |
OD-8678D |
3 |
М |
0,74... 0,81 0,84 ... 0,89 |
>40 |
≤3,0 |
В основе работы оптического изолятора лежит электрооптический эффект Фарадея. Этот эффект является невзаимным, т. е. поворот плоскости поляризации излучения, проходящего через магнитооптический материал, под действием внешнего магнитного поля однозначно связан не с направлением распространения излучения, а с направлением намагниченности среды. С помощью поляризатора и анализатора, установленных по обе стороны ячейки Фарадея, невзаимность эффекта можно преобразовать в невзаимность пропускания, что и используется в оптическом изоляторе. Конструкция такого изолятора схематически показана на рис. 4.30. В этой конструкции поляризатор и анализатор располагаются так, что их оптические оси скрещены под углом 45°. Поляризация входного луча совпадает с оптической осью поляризатора, и поэтому он проходит через ячейку Фарадея, в которой плоскость поляризации поворачивается на 45° и далее выходит через анализатор. При распространении отраженного излучения в обратном направлении та его часть, поляризация которой совпадает с оптической осью анализатора, снова проходит через ячейку Фарадея, но в обратном направлении. Плоскость поляризации этой части отраженного излучения в ячейке Фарадея снова поворачивается на угол 45°, так что плоскость поляризации оказывается ортогональной оптической оси поляризатора. Поэтому поляризатор не пропускает отраженное излучение.
Рис. 4.30. Оптический изолятор:
1 — поляризатор; 2—ячейка Фарадея; 3 — анализатор
Основными требованиями, предъявляемыми
к оптическому изолятору, являются малые
вносимые потери в прямом направлении
(~1...2 дБ) и высокая развязка в обратном
направлении (>20 дБ). Кроме того, должны
обеспечиваться прозрачность во всем
диапазоне рабочих длин волн и стабильность
параметров при изменении температуры.
В диапазоне длин волн 1,3... 1,55 мкм
магнитооптическим материалом, используемом
в ячейке Фарадея, является железоиттриевый
гранат ().
На длине волны 0,85 мкм используют
парамагнитное стекло.
Параметры оптических изоляторов, выпускаемых в Японии корпорацией NEC, приведены в табл. 4.13.
Таблица 4.13
Параметр |
OD-8312 |
OD-8313 |
OD-8313-C |
Вносимые потери, дБ Развязка, дБ Рабочая длина волны, нм Материал ячейки Фарадея Размеры, мм |
1,5 25 850+30
Парамагнитное стекло
24 |
1,5 20 1300 ±50
101 |
1,5 20 1550 ± 80
10 |
