3.4. Расчет ростверков по 1 группе предельных состояний

3.41. Расчет ростверка на продавливание колонной

Расчетная продавливающая сила, равная сумме реакций всех свай, расположенных за пределами нижнего основания пирамиды продавливания:

F_per=

F_per

F_per=962,17‹1215,0кН.

α - коэффициент, учитывающий частичную передачу продольной силы на плитную часть,

м².

принимаю α=0,85.

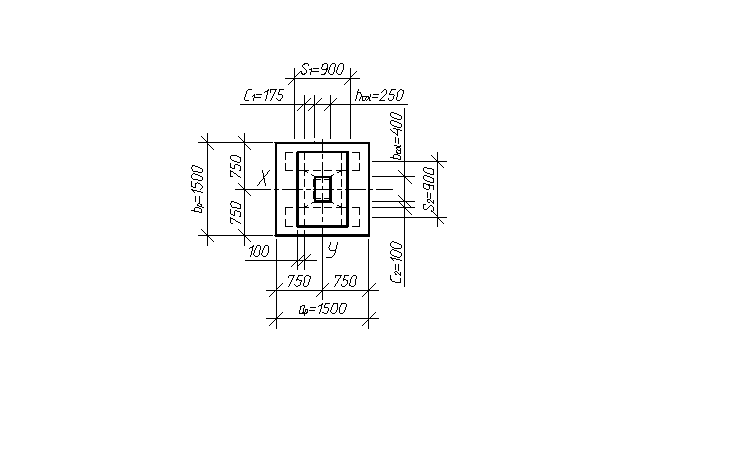

При расчете на продавливание центрально-нагруженного ростверка колонной прямоугольного сечения:

поскольку соотношение следовательно принимаем с_i=h₀*0.4=0.14м

где с₁=с₂=0,14м; h_col, b_col - размеры колонны,

F_per=962,17‹3816,53. Условие выполняется.

3.5.2. Расчет ростверка на продавливание угловой сваей

Т.к. угловая свая в ростверке заходит в плане на 100мм за одну грань, и на 300мм за вторую грань подколонника, поверка на продавливание плиты ростверка угловой сваей не производится.

3.4.2. Расчет ростверка на изгиб

Расчет прочности ростверков на изгиб проводится в сечениях по граням колонны.

Изгибающие моменты в рассматриваемых сечениях:

М_х1=2*258,76*0.175=90,57 кНм

М_у1=2*258,76*0.10=51,75 кНм

h₀₁=h₀=0.35 м

h= 0.4 м

1-1 Площадь сечения арматуры, параллельной стороне а, на всю ширину ростверка:

ν=0,99

R_s=365 мПа; R_b=14.50 мПа

n_S=стержней

площадь одного стержня: а_S=5,57/14=0,398см²

Принимаем стержней 148-АIII а_S=0,503см².

2-2 Площадь сечения арматуры, параллельной стороне а, на всю ширину ростверка:

ν=0,995

n_S=стержней

площадь одного стержня: а_S=3,17/14=0,226см²

Принимаем стержней 14-АIII а_S=0,283см².

4. Организационно- технологический раздел

4.1. Ведение

Организация строительного производства должна обеспечивать направленность всех организационных, технических, технологических решений на достижение ввода в действие объекта с необходимым качеством и в установленные сроки. Содержание проектной документации по организации строительства и производству работ, включает в себя вопросы подготовки строительного производства, материально-технического обеспечения, механизации и транспорта, организации труда, обеспечения качества СМР, охраны окружающей среды, устанавливаемые СНиП 3.01.01.-85** «Организация строительного производства». В состав организационно-технологической документации входят:

1. Календарные планы производства работ по объекту, в котором устанавливается последовательность и сроки выполнения работ с максимальным их совмещением, а также нормативное время работы строительных машин, определяется потребность в трудовых ресурсах и средствах механизации, определяется количественный состав бригад.

2. Строительный генеральный план с указанием границ строительной площадки и видов ее ограждения, действующих и временных подземных, надземных и воздушных сетей и коммуникаций, постоянных и временных дорог, схем движения транспорта, мест установки строительных и грузоподъемных машин с указанием их путей и зон действия, опасных зон, а так же проходов в здание, размещение источников и средств энергосбережения и освещения строительной площадки с указанием заземляющих контуров, площадок складирования материалов, расположения бытовок, питьевых установок.

3. Графики поступления на объект строительных материалов и конструкций с таким запасом, чтобы обеспечить бесперебойную работу в течение десяти дней.

4. Графики движения рабочих кадров по объекту с указанием среднего количества рабочих и графики движения основных строительных материалов.

5. Решения по технике безопасности определяются в соответствии с СНиП 12.03-01, СНиП 12.04-03 «Безопасность труда в строительстве».

6. Решения по прокладке временных сетей водоснабжения, теплоснабжения, энергоснабжения и освещения стройплощадки и рабочих мест.

7. Перечни технологического инвентаря и оснастки, а также схемы строповки грузов.
