25. Разработка выемок и отсыпка смежных насыпей бульдозерами

Разработку выемки бульдозером производят ярусно-траншейным способом. При перемещении грунта на расстоя­ние больше 20–25 м применяют схе­му с промежуточными валами. Воз­ведение насыпей осуществляют пре­имущественно послойным способом. Укладку грунта в каждом слое на­чинают с наиболее отдаленной части насыпи от краев к середине.

Рабочий цикл бульдозера при возведении земляного полотна состо­ит из зарезания грунта, его перемещения, укладки и обратного холо­стого хода бульдозера в карьер.

Формы стружек грунта, срезаемых бульдозером в зависимости от состояния грунта, могут быть а – клиновидными б – гребенчатыми в – ленточными.

Наиболее производительным является зарезание с образованием стружки клиновидной формы.

Рисунок 37 - Формы стружек грунта, срезаемых бульдозером:

а – клиновиднаяб – гребенчатаяв – ленточная

Для уменьшения потерь при перемещении грунта бульдозером к месту укладки при­меняют два способа: по траншее в грунте естественного состояния; по траншее, образованной из валов грунта, осыпавшегося во время пре­дыдущих проходов бульдозера.

Разработку каждого яруса и каж­дой траншеи начинают с ближнего к насыпи конца выемки и перемеща­ют в дальний конец отсыпаемого слоя насыпи. Перемычки между траншеями срезают после разра­ботки каждого яруса, начиная с дальнего от насыпи участка, движе­нием бульдозера под углом с после­дующим перемещением грунта по вы­работанной траншее.

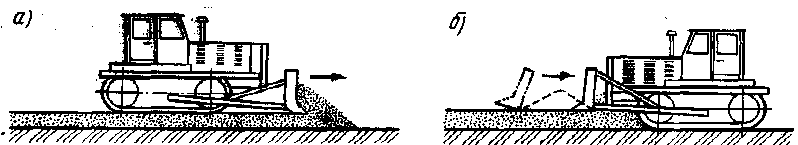

Укладку перемещаемого бульдозером грунта в насыпь выполняют различными способами а – «от себя» б – «на себя» в – «вполуприжим» г – «вприжим».

в) г)

Рисунок 38 - Способы укладки грунта бульдозером в насыпь

а – «от себя»б – «на себя»в – «вполуприжим»г – «вприжим»

26. Возведение насыпей, разработка выемок и грунтовых карьеров скре­перами

Скреперы предназначены для разработки и транспортирования грунта на сравнительно большие расстояния. Разработку грунта в выемках или грунтовых карьерах производят в шахматной последовательности по ребристо-шахматной или траншейно-гребенчатой схемам.

Рисунок 39 - Ребристо-шахматная (А) и траншейно-гребенчатая (Б)

схемы схема набора грунта скрепером

В плотных неразрыхленных грун­тах применяют ребристо-шахматную схему набора, которая обеспечивает хорошее наполнение ковша. Для лучшего наполнения ковша скрепера применяют рыхление плотных грун­тов и производят зарезание с по­мощью тракторов-толкачей.

Скреперы применяют преиму­щественно для разработки сравни­тельно легких грунтов. Плотные грунты требуют предварительного рыхления.

Скреперы не могут быть использованы на заболоченных уча­стках, при переувлажненных гли­нистых грунтах, в сыпучих песках и при грунтах с включениями крупных камней.

Зарезание грунта скреперами осуществляют несколькими спосо­бами.

Рисунок 40 - Способы зарезания грунтов скрепером

(стрелкой показано направление дви­жения скрепера)

а – плотных грунтов; б - рыхлых; в – средней плотности;г –песчаных

Зарезание грунта гребенчатым способом выполняют волнообразно с попеременным заглублением ковша. Для получения более ровного забоя каждое последующее зарезание грун­та производят на одной и той же по­лосе с перекрытием гребней, для чего каждый следующий набор грунта начинают, отступив на 2–3 м от на­чала предыдущего.

Работы по сооружению насыпи земляного полотна организуют таким образом, чтобы осуществлять загрузку и движение груженых машин вниз под уклон. Разработку выемок ведут в одну смежную насыпь или одновременно в две насыпи; во втором случае движение скреперов происходит сквозное без разворотов в выемке. При близком расположении двух вы­емок и насыпи между ними можно вести разработку обоих выемок, одновременно перемещая грунт в од­ну насыпь.

Насыпи отсыпают параллельными полосами при движении скрепера вдоль оси дороги в последовательности от краев к середине.

Разгрузку скреперов производят только на ходу при прямолинейном движении с малой скоростью (1-3 км/ч). Разгрузка позволяет произ­водить послойную укладку грунта. Кромку ножа скрепера устанавли­вают на уровне, обеспечивающем требуемую толщину слоя грунта.

Движение порожних скреперов используют для выравни­вания и планировки подъездных дорог.
