2.8.3 ОСТЕКЛЕНИЕ БАЛКОНОВ И ЛОДЖИЙ

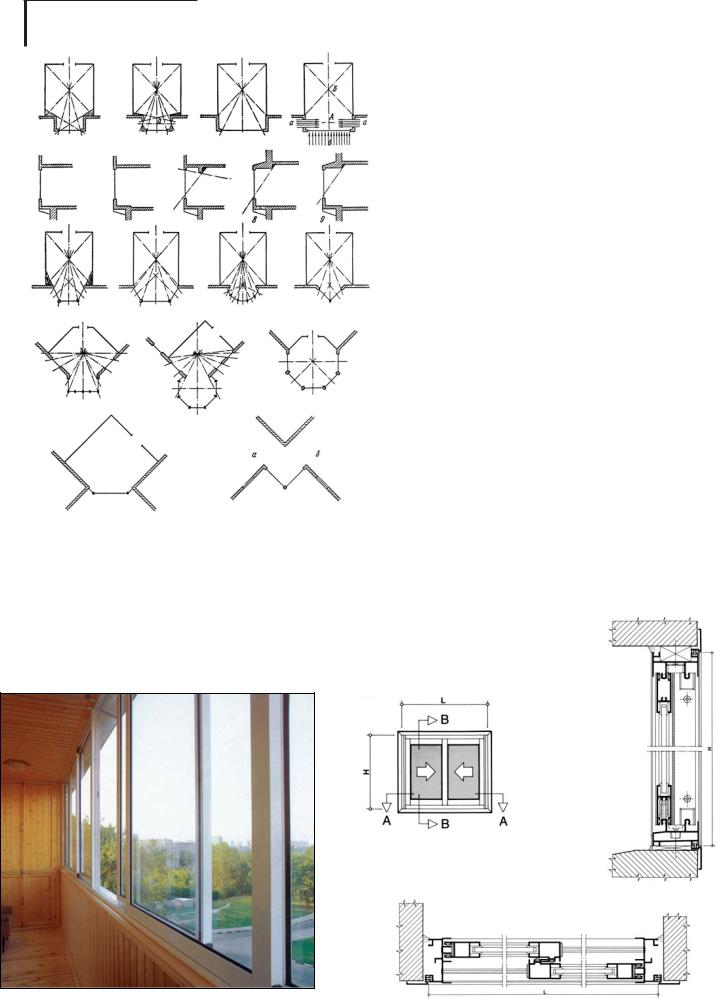

êËÒ.2.8.4 ëıÂÏ˚, ÔÓ͇Á˚‚‡˛˘Ë ‚ÎËflÌË ˝ Í ӂ ‡ÁÌÓÈ ÙÓ Ï˚ ̇ ËÌÚ ¸Â ÍÓÏ̇Ú˚.

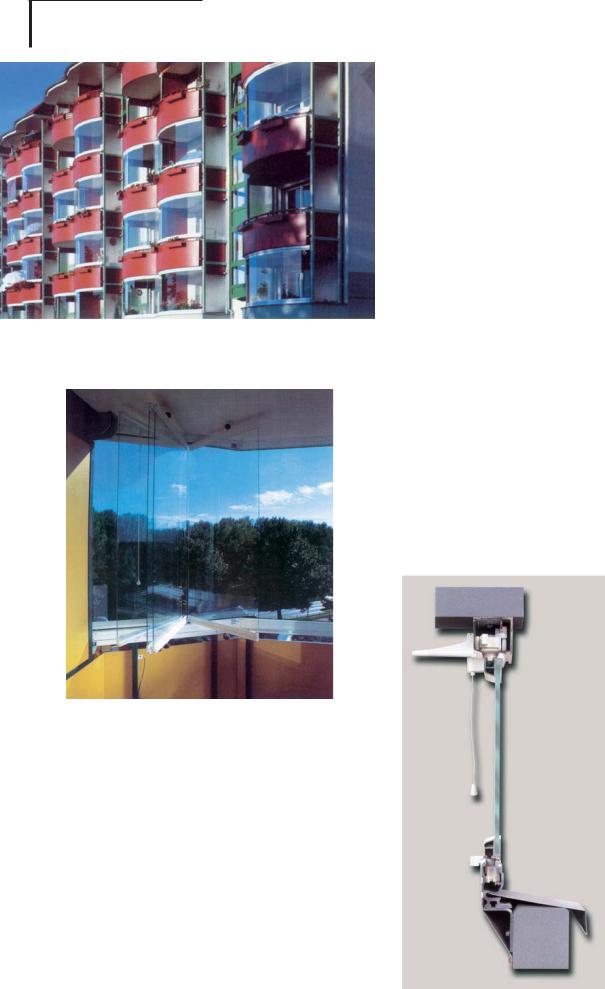

кЛТ.2.8.5 к‡Б‰‚ЛКМ‡fl ТЛТЪВП‡ УТЪВНОВМЛfl ·‡ОНУМУ‚ ЛБ ‡О˛ПЛМЛВ‚˚ı Ф УЩЛОВИ (ЕЦлнЗазС):

Д - Ф ЛПВ , УТЪВНОВММУ„У ·‡ОНУМ‡;

Е, З - НУМТЪ ЫНЪЛ‚М˚В ТıВП˚.

Ä

В настоящее время на российском рынке представлено несколько систем безрамного остекления производства Финляндии, Германии, Швеции и России. Снаружи балконы (лод-

Å

Необходимо отметить, что основные ветровые нагрузки воспринимает не само стекло, а места его крепления в профиле. Обеспечить высокую сопротивляемость ветровым нагрузкам возможно только при надежном соединении деталей конструкций, исключающем их ослабление под воздействием ветра. При механическом соединении в стекле, примерно в 10 мм от его края, выполняется отверстие, куда вводится фиксирующая деталь. В процессе эксплуатации такой конструкции под действием высоких ветровых нагрузок лист стекла периодически может приобретать значительную амплитуду колебаний.

Для того чтобы избежать подобного эффекта, применяют крепление стекла в профиль химическим способом (вклеиванием) без механической фиксации. В этом случае специальный клей на основе полиуретановой композиции обеспечивает соединение стекла и алюминия на молекулярном уровне, в результате чего возникает сверхпрочное неразъемное соединение, в котором стекло и профиль образуют единый монолитный блок. При этом алюминиевый профиль должен быть сконструирован таким образом, чтобы не деформироваться при восприятии вибронагрузок от сильных порывов ветра.

Системы безрамного остекления позволяют остеклять проем от парапета до плиты высотой до 3 м. Створки могут крепиться только на верхней направляющей или иметь четырехточечную опору "враспор": два опорных ролика на верхней направляющей, два – на нижней.

В случае остекления больших пролетов створки (имеющие значительный вес) монтируются таким образом, чтобы разгрузить верхнюю плиту. Каждая створка остекления оборудуется регулируемым механизмом, при помощи которого она может быть поставлена в распор. Таким образом, нагрузка равномерно распределяется между верхним и нижним профилем и исключается возможность концентрации нагрузок в краевой зоне плиты при группировке створок в одном месте.

Возможно также, как уже говорилось выше, осуществлять крепление системы только к верхней плите при условии, что габариты проема и, следовательно, масса створок позволяют выполнить монтаж таким способом.

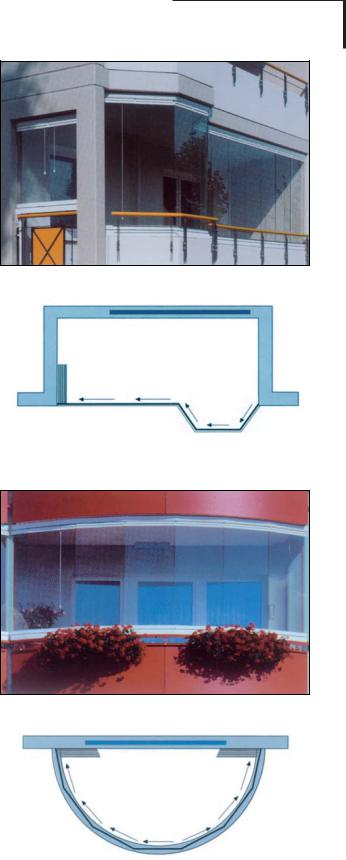

При использовании эксцентрикового механизма скольжения створки данная конструктивная система позволяет остеклять балконы и лоджии независимо от их геометрии

(рис. 2.8.8). Створки легко перемещаются по радиальной или лекальной кривой, а также обходят любые углы.

Необходимо отметить, что поскольку балконное остекление является частью ограждающих конструкций здания, механизм перемещения створок должен обладать большим эксплуатационным ресурсом, сопоставимым со сроком службы стен, перекрытий и других конструктивных элементов дома.

К достоинствам систем безрамного остекления можно отнести:

•отсутствие стоек, способность пропускать много света, эффектный внешний вид;

•возможность сдвинуть все створки в сторону и полностью раскрыть проем балкона;

•легкость мытья открывающихся вовнутрь створок;

•возможность перемещать створки не только по прямым направлениям, но и через любые углы, что обеспечивает полное открытие застекленного балкона, независимо от его конфигурации (с углами, овальной и круглой формы);

•использование только безопасного, закаленного стекла.

ЕДгдйзх, гйСЬаа а щкдЦкх

Ä

Å

кЛТ.2.8.8 ЗУБПУКМУТЪ¸ Т‚У·У‰МУ„У ТВ„ПВМЪЛ У‚‡МЛfl ФУБ‚УОfl˛Ъ

УТЪВНОЛЪ¸ ·‡ОНУМ˚ О˛·УИ ЩУ П˚

(ТЛТЪВП‡ ·ВБ ‡ПМУ„У УТЪВНОВМЛfl SKS STAKUSIT):

Д - ТОУКМ‡fl ЩУ П‡; Е - Н Ы„О‡fl ЩУ П‡.
