При проектировании необходимо правильно указать заданный способ и направление открывания. Для решения этой задачи существуют специальные схематические изображения.

Регулировка фурнитуры

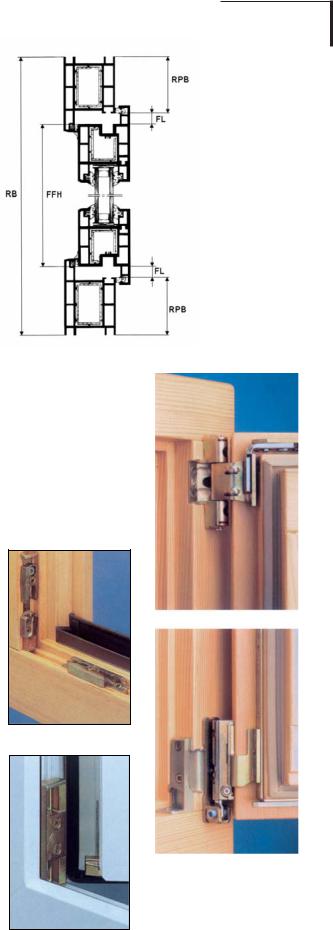

Комплект фурнитуры имеет несколько точек регулировки, в зависимости от системы: по петлям в зависимости от конструкции; по ответным планкам или запорным цапфам. За счет регулировки легко изменить положение створки и ее прижима до 1-2 мм.

Кроме того, прижим створки может быть оптимизирован к зимним или летним условиям эксплуатации окна (особенно важно для ПВХ-окон). Фурнитура способна компенсировать незначительные деформации профилей, вызванные цикличным температурным расширением-сжатием ПВХ и усушкой-набуханием древесины (рис.2.5.73).

Долговечность и надежность фурнитуры

Критериями надежности и долговечности фурнитуры являются стойкость к коррозии и износу.

Стойкость к коррозии обеспечивается специальным антикоррозионным покрытием из цветных металлов.

Стойкость к износу может быть обеспечена за счет различных конструктивных мероприятий, направленных на уменьшение усилий трения в наиболее нагруженных узлах.

2.5.9 СИСТЕМЫ ВЕНТИЛЯЦИИ

Для решения проблем, связанных с естественным проветриванием помещений, обеспечением нормального влажностного режима в помещениях, энергосбережением и шумозащитой, многие фирмы-производители оконных профилей и фурнитуры для окон выпускают специальные вентиляционные устройства. Одни типы этих устройств обеспечивают микровентиляцию (самовентиляцию – осушение воздуха в помещении), другие – нормируемый воздухообмен в помещении. При выборе оконного вентиляционного устройства необходимо обращать внимание на такие характеристики проветривателей, как воздухопроницаемость, шумозащита и теплоизоляция.

Еще раз хотим обратить внимание читателей на то, что в современных (герметичных) окнах отсутствует неконтролируемый воздухообмен. О проблемах, с этим связанных, речь шла выше. При невозможности регулярного проветривания помещение путем открывания створок или фрамуг установка дополнительных вентиляционных устройств становится необходимостью.

Оконные вентиляционные устройства условно можно разделить на четыре большие группы:

•специальная фурнитура – ограничители открывания;

•вентилируемые профили (ПВХ);

•частично воздухопроницаемые уплотнители;

•приточные устройства (клапаны), устанавливаемые на окно.

кЛТ.2.5.79 оУ ПЫО‡ УФ В‰ВОВМЛfl ‚˚ТУЪ˚ ТЪ‚У НЛ ФУ Щ‡О¸ˆЫ

(‰Îfl Ó‰ÌÓÒÚ‚Ó ˜‡ÚÓ„Ó ÓÍ̇).

êËÒ.2.5.80

îÛ ÌËÚÛ ‡ ÙË Ï˚ ROTO .

Ä

Å

Ç

é ä é ç ç õ Ö ë à ë í Ö å õ

Ä

кЛТ.2.5.81 йНУММ˚В Ы˜НЛ ПУ„ЫЪ

Б‡ФЛ ‡Ъ¸Тfl Л УЪН ˚‚‡Ъ¸Тfl Ф УТЪ˚П М‡К‡ЪЛВП НМУФНЛ (Е) ЛОЛ Т ФУПУ˘¸˛ НО˛˜‡ (З)

(MACO).

Ä

êËÒ.2.5.82

й„ ‡МЛ˜ЛЪВОЛ УЪН ˚‚‡МЛfl (G-U).

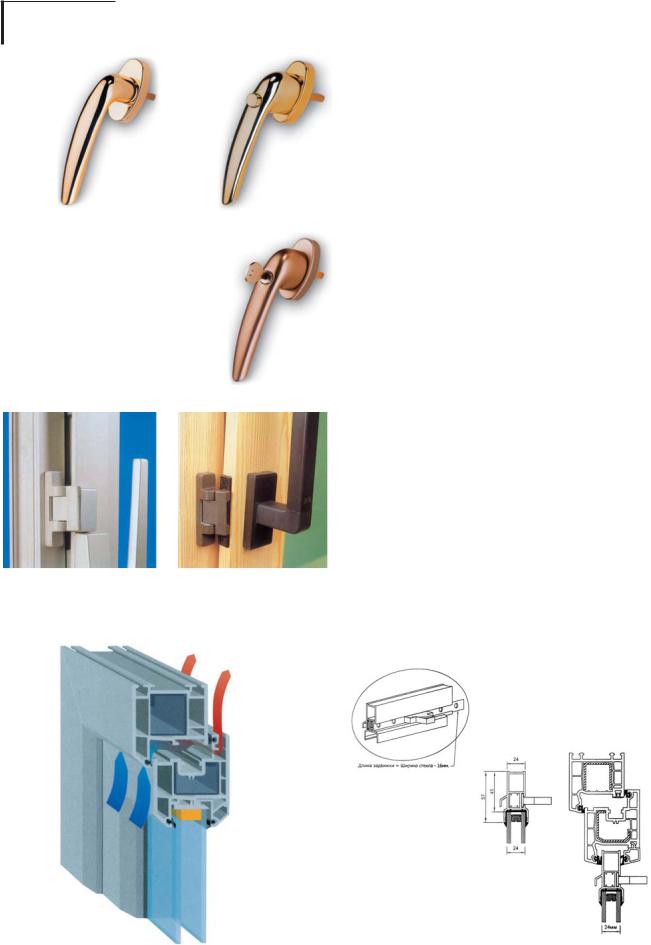

Ограничители открывания

Существует несколько вариантов простого и экономичного ограничения открывания створок с целью уменьшения потерь тепла в режиме проветривания (рис.2.5.82).

В поворотном положении ограничитель открывания позволяет оставить для проветривания небольшую (около 10 мм) щель для проветривания, что препятствует неоправданно быстрому воздухообмену и экономит тепловую энергию. В от-

Åкидном положении ограничитель открывания оставляет щель около 40 мм.

Существует и более совершенный тип ограничителя открывания створок – с регулируемым зазором. Его конструкция позволяет простым поворотом ручки изменять размер щели между створкой и рамой от 0 до 10 мм. Таким образом, приток холодного воздуха с улицы легко регулируется до требуемого уровня комфортности.

Одним из важных достоинств таких ограничителей открывания является возможность постоянного проветривания через окна с поворотной створкой. Необходимо подчеркнуть, что независимо от используемой фурнитуры вышеупомянутые ограничители открывания можно устанавливать на

Çновых и старых окнах, причем как на поворотных и поворотнооткидных окнах, так и на фрамугах. Материал оконных блоков

может быть любым: дерево, металл, ПВХ.

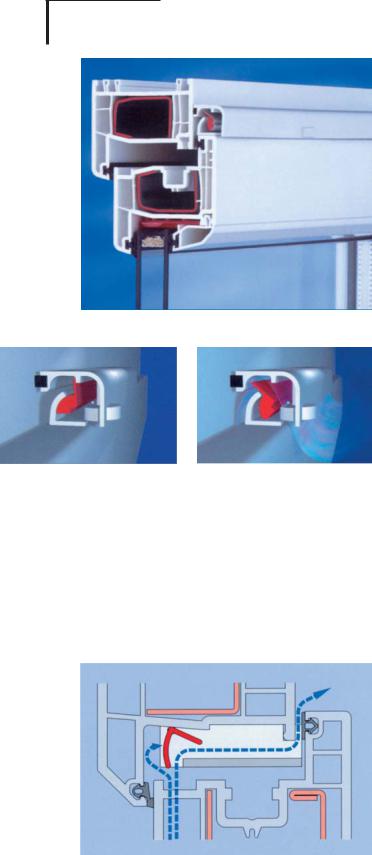

Вентилируемые профили

Вентилируемые профили – это условное название профилей из ПВХ, конструкция которых предусматривает возможность самовентиляции помещений. Подобные конструкции разработаны многими ведущими производителями профилей. Приток достаточного количества свежего воздуха, который обеспечивает данная система микровентиляции, сопровождающийся удалением воздуха, насыщенного влагой, позволяет избежать запотевания или обледенения окон, а также

Å образования плесени в оконных проемах. Функционирование заслонки в устройстве (ее откры-

вание и закрывание) напрямую зависит от перепада давления снаружи и внутри помещения. В нормальном положении заслонка в устройстве открыта, и поток свежего воздуха попадает в помещение через прорези в уплотнении. В случае возникновения сильного ветра, сильный поток воздуха поворачи-

êËÒ.2.5.83 åËÌÛfl ‚̯ÌËÈ Ô ËÚ‚Ó

ÏÂÊ‰Û ‡ÏÓÈ Ë ÒÚ‚Ó ÍÓÈ ‚ÓÁ‰Ûı Ô ÓÌË͇ÂÚ ˜Â ÂÁ ÓÚ‚Â ÒÚËfl ‚ ÔÂ Â‰Ì˛˛ ͇Ï Û, Á‡ÚÂÏ ˜Â ÂÁ ‰ Û„Ë ÓÚ‚Â ÒÚËfl Ì‡Ô ‡‚ÎflÂÚÒfl ‚ هθˆ Ë ˜Â ÂÁ ÓÚ‚Â ÒÚËfl ‚ Ô ËÚ‚Ó Â ÒÚ‚Ó Í ̇„ ÂÚ˚È ‚ÓÁ‰Ûı Ô ÓÌË͇ÂÚ

‚ ÔÓÏ¢ÂÌË (THYSSEN).

кЛТ.2.5.84 лЛТЪВП‡ ‚ВМЪЛОflˆЛЛ ЩЛ П˚ PIMAPEN.

Å

êËÒ.2.5.85

Д‚ЪУП‡ЪЛ˜ВТН‡fl ТЛТЪВП‡ ‚ВМЪЛОflˆЛЛ GECCO (GEALAN):

Ä- У·˘ЛИ ‚Л‰ УНУММУ„У ·ОУН‡ Т ЫТЪ‡МУ‚ОВММ˚П ‚ВМЪЛОflˆЛУММ˚П ˝ОВПВМЪУП;

Е, З - ТıВП‡ ‡·УЪ˚ (Е - ‚ВМЪЛОflˆЛУММУВ ЫТЪ УИТЪ‚У Б‡Н ˚ЪУ, З - УЪН ˚ЪУ).

êËÒ.2.5.86 ëıÂχ ‡·ÓÚ˚

‚ВМЪЛОflˆЛУММУ„У УНУММУ„У НО‡Ф‡М‡ "кВ„ВО¸-˝ "

(THYSSEN).

вает заслонку, и она закрывается. По мере уменьшения силы ветра заслонка снова открывается, и свободная циркуляция воздуха восстанавливается.

Частично воздухопроницаемые уплотнители

Для решения проблемы самовентиляции (осушения воздуха) разработаны также специальные частично воздухопроницаемые уплотнители из мягкого эластичного полимера (средние и фальцевые). При этом свежий воздух поступает в помещение равномерно, распределяясь по всему периметру окна.

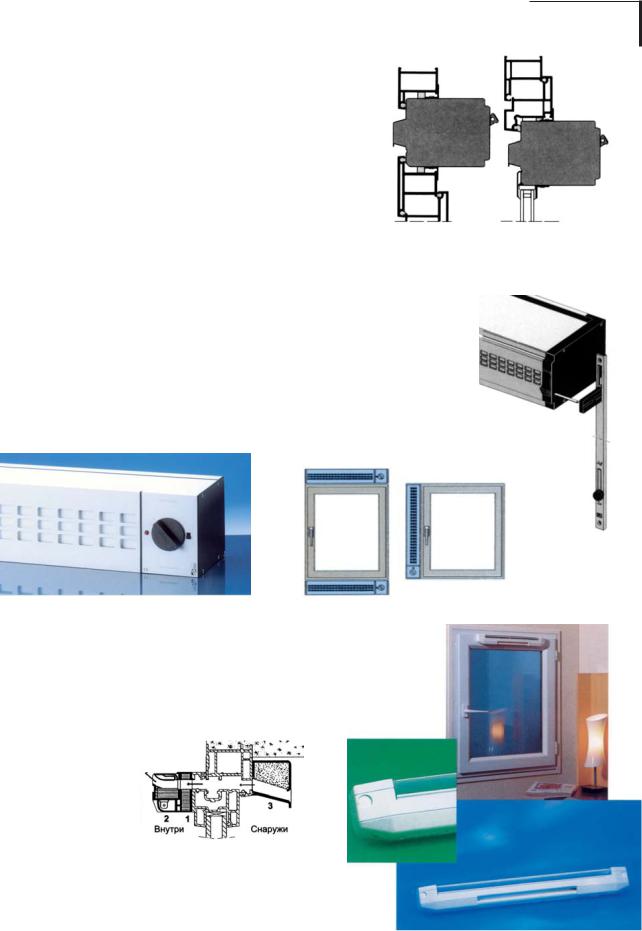

Приточные устройства (клапаны), устанавливаемые на окно

Приточные устройства (клапаны), устанавливаемые на окно, представляют собой обычно коробчатые конструкции. Следует отметить, что подобные устройства могут устанавли-

Äваться также и на стену. Но установка на стене имеет ряд минусов: достаточно большую трудоемкость, высокую стоимость

устройства сквозного отверстия через внешнюю стену; появление на фасаде новых элементов, нарушающих архитектурный облик здания. При установке же приточных клапанов на окне внешний вид здания не изменяется, и установка оказывается гораздо проще и дешевле.

При установке на окно возможны два варианта:

1.при замене старого стеклопакета на новый меньшего размера образуется щель, куда и устанавливается вентиляционный клапан. Минусы: дополнительные расходы и уменьше-

Çние светового проема.

2.установка вентиляционного клапана непосредственно на переплет или створку при изготовлении окон или на объекте на уже установленное герметичное окно (без демонтажа и замены стеклопакета).

Приточные устройства необходимо устанавливать в верхней части окна, чтобы струя холодного воздуха уходила под потолок и за счет вторичной конвекции без сквозняка мягко перемешивалась с внутренним воздухом.

Выпускаются модели без управления притоком (или с ограничением только при порывах ветра) и регулирующие приток воздуха в помещения. Регулировка может осуществляться вручную или автоматически.

При выборе приточных устройств необходимо помнить о том, что они в открытом состоянии не должны ухудшать шумозащитные характеристики окна.

При попадании струи холодного воздуха в теплое помещение появляются проблемы, связанные с возможностью запотевания и замерзания вентиляционного клапана. Необходимо, чтобы конструкция устройства исключала или сводила к минимуму подобные явления.

Работа данных устройств может быть основана (так же, как вентилируемых профилей) на разнице давления снаружи и внутри помещения, а также на изменении влажности в помещении (технология "ГИГРО" – рис.2.5.88).

Остановимся подробнее на устройствах второго типа. Система "ГИГРО" состоит из шумозащитных приточных устройств для допуска внешнего воздуха через стену или конструкцию окна – специальных вытяжных решеток для контроля за количеством уходящего из помещения воздуха и специальных механических вытяжных вентиляторов. Приточные устройства и вытяжные решетки имеют заслонки для изменения
