Также существуют комбинированные окна, состоящие из следующих сочетаний материалов:

•деревянные окна с пластиковой оболочкой (ПВХ), которая выполняет функцию защиты древесины (рис.2.5.63);

•пластиковые окна с металлической накладкой, которая используется для декоративных целей и в качестве дополнительной защиты ПВХ-профилей (рис.2.5.64А).

Во втором случае декоративная алюминиевая обшивка может механически прикрепляться к пластмассовым оконным профилям при помощи зажимов. Благодаря этому возможно использование окон из ПВХ в качестве элементов, гармонично дополняющих алюминиевые фасады. Алюминиевые оболочки производятся на экструзионных прессах и выпускаются без покрытия с гладкой или профилированной поверхностью. Их можно анодировать или покрывать лаком любого цвета, делать двухцветными или даже многоцветными.

Благодаря вентилированию с задней стороны, под алюминиевой облицовкой не скапливается конденсат. В месте сопряжения алюминиевой облицовки с основным профилем прокладывается уплотнительная лента, благодаря чему во время сильного дождя исключено попадание воды под облицовку и, соответственно, в зону сопряжения оконной конструкции со стеной.

Еще одна новая разновидность комбинированных окон – это оконные профили, которые состоят из трех разных материалов (рис.2.5.62):

•дерева, которое выполняет декоративную функцию;

•пластика, выполняющего функцию теплозащиты;

•металла, который защищает другие материалы от атмосферных воздействий.

Таким образом, можно говорить о том, что существует много видов комбинированных окон. Некоторые из них уже прочно заняли свое место на рынке (например деревянно-алю- миниевые окна), а с другими еще проводятся эксперименты и ищутся оптимальные конструктивные решения, как, например, с комбинированными окнами "дерево + пластик + металл".

2.5.7 МОНТАЖ ОКОН

Как уже говорилось выше, в соответствии с определением, которое дается в ГОСТ 23166 - 99 (приложение А), окно состоит из оконного просма с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Использование окон европейского образца со стеклопакетами выявило ряд существенных дефектов, возникающих в первые 1-3 года их эксплуатации в условиях российского климата. Стало очевидным, что в 70-80 случаях из 100 дефекты

возникают в результате бессистемного подхода к монтажным технологиям и применения изоляционных материалов, не соответствующих требованиям норм строительной теплотехники.

Не имея четких нормативных требований, предъявляемых к конструированию узлов примыкания светопрозрачных конструкций к стеновым просмам и к изоляционным материалам монтажного шва, исполнители проектов и конструкторы просто обходят эту проблему, отдавая ее на откуп производи-

Ä

Å

êËÒ.2.5.64 äÓÏ·ËÌË Ó‚‡ÌÌ˚ ÓÍ̇:

Ä- УНМУ ЛБ иЗп Т ‡О˛ПЛМЛВ‚УИ М‡НО‡‰НУИ (REHAU);

Å- ‡О˛ПЛМЛВ‚УВ УНМУ

‚‚МЫЪ ВММВИ ‰ВНУ ‡ЪЛ‚МУИ ФО‡МНУИ ЛБ ‰В В‚‡

(TECNO SISTEMI).

êËÒ.2.5.65 è Ë̈ËÔˇθ̇fl ÒıÂχ ÏÓÌÚ‡ÊÌÓ„Ó ¯‚‡

(Ééëí 30971-2002)

I - М‡ ЫКМ˚И ‚У‰УЛБУОflˆЛУММ˚И Ф‡ УФ УМЛˆ‡ВП˚И ТОУИ;

II - ˆВМЪ ‡О¸М˚И ЪВФОУЛБУОflˆЛУММ˚И ТОУИ;

III - ‚МЫЪ ВММЛИ Ф‡ УЛБУОflˆЛУММ˚И ТОУИ.

телям оконной продукции. Таким образом, сложились "традиционные" технологии, не отвечающие требованиям строительной физики, что привело к массовым и при этом однообразным дефектам.

Постановлением №115 Госстрой России ввел в действие в качестве государственного стандарта ГОСТ 30971-2002 "Швы монтажные узлов примыкания оконных блоков к стеновым просмам. Общие технические условия". Область применения стандарта распространяется на все монтажные узлы примыкания оконных и наружных дверных блоков, независимо от конструкции и материала профилей, из которых они изготовлены.

Ä

êËÒ.2.5.66

"i3" М‡‰ВКМ‡fl ЛБУОflˆЛfl УНУММ˚ı ТЪ˚НУ‚ ‚ 3-ı ЩЫМНˆЛУМ‡О¸М˚ı Ы У‚Мflı (ЪВıМУОУ„Лfl illbruck):

Д - ·УНУ‚˚В Л ‚В ıМЛВ ¯‚˚; Е - УЪ‰ВОН‡ УЪНУТ‡ ¯ЪЫН‡ЪЫ М˚П

‡ТЪ‚У УП; З - УЪ‰ВОН‡ УЪНУТ‡ Ф‡МВОflПЛ,

МЛКМЛИ ТЪ˚Н.

Å

Ç

Требования и рекомендации стандарта могут быть применены также для монтажных швов примыкания витражей и различных светопрозрачных фасадных конструкций.

В настоящее время ГОСТ на монтажные швы является практически единственным нормативным документом, включающим в себя требования и рекомендации, при исполнении которых обеспечивается длительная гарантированная эксплуатация монтажного узла.

ГОСТ может служить пособием для специалистов всех уровней строительного комплекса и в сфере услуг оконного бизнеса: это инвесторы различных проектов, специалисты органов строительного управления и надзора, архитекторы, проектировщики и конструкторы, производители и монтажники оконной продукции, а также частные предприниматели и простые заказчики – физические лица. Кроме того, ГОСТ на монтажные швы может быть использован в целях сертификации и для разработки деклараций соответствия качества.

Стандарт классифицирует монтажные оконные швы в соответствии с требованиями строительной теплотехники к наружным ограждающим конструкциям зданий по СНиП II-3- 79*, с учетом региональных климатических особенностей и условий эксплуатации зданий.

Конструкции монтажных швов узлов примыкания оконных блоков к стеновым проемам классифицируют по следующим эксплуатационным характеристикам:

• сопротивлению теплопередаче;

Ä

кЛТ.2.5.67 и ЛПВ ˚ Ф ЛПВМВМЛfl

ÏÓÌÚ‡ÊÌ˚ı Ô·ÌÓÍ (EXTE):

Д - Т ФО‡МНУИ ЛБУОflˆЛЛ ТЪ˚НУ‚ ТМ‡ ЫКЛ Л У·ОЛˆУ‚У˜М˚П Н‡ПВ М˚П Ы„УОНУП ЛБМЫЪ Л;

Е - Т ФО‡МНУИ ЛБУОflˆЛЛ ТЪ˚НУ‚ ТМ‡ ЫКЛ Л ФОУТНУИ Т‡ПУНОВ˛˘ВИТfl ФО‡МНУИ ЛБМЫЪ Л;

Å

•стойкости к силовым эксплуатационным воздействиям;

•воздухопроницаемости;

•водопроницаемости;

•звукоизоляции;

•паропроницаемости.

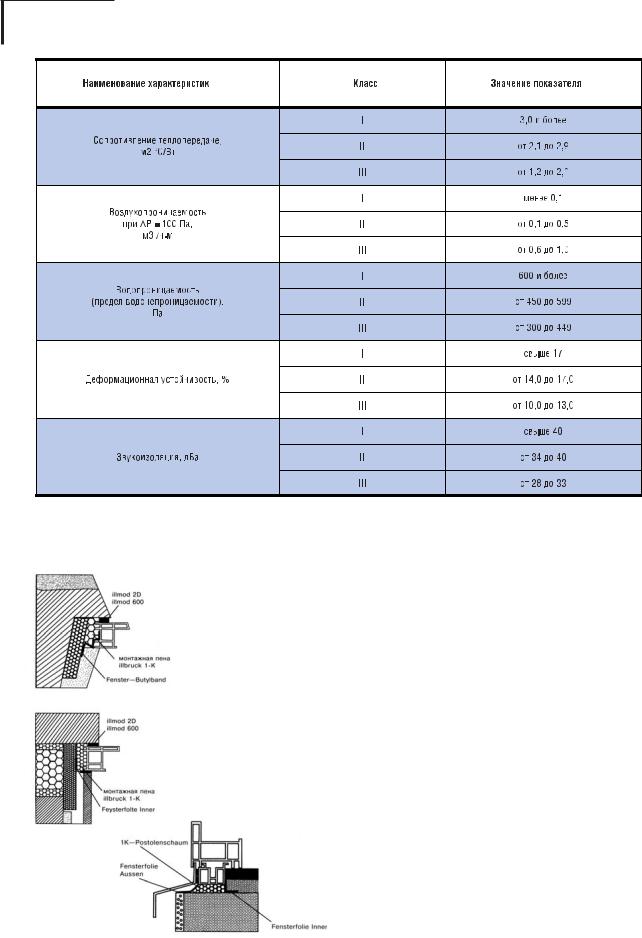

Показатели основных эксплуатационных характеристик монтажных швов приводятся в таблице 2.5.1.

Показатель паропроницаемости монтажного шва не классифицирован, значение коэффициента паропроницаемости для всех классов монтажных швов – не менее 0.15 мг/ (м ч Па), что соответствует также требованиям системы RAL – "к наружи пористее – во внутрь плотнее".

Опираясь на зарубежный и отечественный опыт исследований в области строительной физики наружных огражда-

ющих конструкций зданий, в основу технических характеристик были заложены три функциональных слоя монтажного шва (рис. 2.5.65):

•наружный - водоизоляционный, паропроницаемый;

•центральный - теплоизоляционный слой;

•внутренний - пароизоляционный.

Наружный слой обеспечивает устойчивость монтажного шва к воздействиям природных факторов и нагрузок, а также к силовым температурным и механическим деформациям. В качестве изоляционного материала наружного слоя ГОСТ рекомендует использовать паропроницаемые саморасширяющиеся уплотнительные ленты (ПСУЛ), которые, действуя по принципу сжатой пружины, при изменении геометрических размеров монтажного зазора устойчиво обеспечивают заданное сопротивление водо- и воздухопроницаемости, а также повышают значения показателей по сопротивлению теплопередаче и по звукоизоляции монтажного шва.

Центральный слой должен обеспечивать расчетное сопротивление теплопередаче; материал центрального слоя должен обладать достаточным запасом деформационной устойчивости и одновременно выполнять роль звукоизоляционной прокладки. Наиболее доступным и технологичным материалом центрального слоя в настоящее время являются высококачественные полиуретановые пенные утеплители с мелкопористой упругой структурой.

Внутренний слой выполняет двоякую роль. Одной стороной он препятствует проникновению влаги, содержащейся внутри помещения, в центральный слой, чем сохраняет на более длительный срок его высокие теплоизоляционные характеристики. Внутренней стороной он препятствует выходу влаги из зоны возможной конденсации стенового ограждения на внутренний откос окна. Наиболее распространенным пароизоляционным материалом являются ленты на основе бутилкаучука, который инертно совмещается с ПВХ и практически со всеми ламинирующими покрытиями.

Стандарт предъявляет требования к необходимости расчета и разработки монтажных узлов в проектах вновь строящихся и реконструируемых зданий, а также в равной степени к конструированию монтажных улов при ремонте и замене окон в эксплуатируемых помещениях.

Приложение "А" настоящего стандарта в рисунках содержит рекомендации конструктивных решений монтажных узлов примыкания оконных коробок к стеновым просмам и установки отдельных элементов окон. При этом предполагается, что при конструировании конкретного узла разработчик технической документации собирательно, из отдельных рисунков, может применять интересующие его элементы размещения и крепления коробки оконного блока в стеновом просме, выбирать конструкции монтажного шва, а также варианты отделки откосов, установки сливов, подоконника и т. п.

В приложении "Б" приведены рекомендации по крепежным элементам и креплению коробок оконных блоков в стеновых просмах с учетом различных вариантов технических решений.

Приложение "В" наиболее емкое и охватывает отдельные требования и рекомендации по всей технологической цепочке производства монтажных работ. Более наглядно технология монтажных работ и некоторые особенности конструирования в соответствии требованиями настоящего стандарта приведены в таблице 2.5.2.

Отдельным приложением рекомендован расчeтный метод оценки температурного режима узлов на сопротивле-
