Отделка акриловым лаком или лакирование – это еще один способ отделки поверхности профилей ПВХ. В результате лакирования поверхность профиля становится матовой, бархатистой на вид. Выполняется лакирование способом нанесения на поверхность профиля лака печной сушки. Наносится покрытие на каждый отдельный профиль вручную и отверждается в печи. Возможная цветовая гамма достаточно широка, и именно этот способ отделки позволяет получить нестандартные расцветки поверхности профилей ПВХ – белый шероховатый или структурированный.

При помощи напыления можно окрашивать профили ПВХ в различные цвета. Для напыления используются двухкомпонентные акриловые лаки.

2.5.3.3Конструктивные особенности окон из ПВХ

Как уже говорилось выше, для изготовления отдельных элементов окна применяются полые многокамерные пластиковые профили. Для решения как технических, так и чисто архитектурных задач производители профилей выпускают большую номенклатуру изделий, из которых легко, как из детского конструктора, собираются элементы разной формы и размеров.

Всю номенклатуру изделий можно условно разделить две большие группы: основные профили и вспомогательные (дополнительные).

Профили, предназначенные непосредственно для изготовления окон, то есть рамы, створки, импоста, штульпа относятся к группе основных изделий профильной системы. Обычно крупные производители выпускают 5-7 разновидностей основных профилей каждого вида с различными показателями по теплотехники, статики и с различным рисунком дизайна.

Для расширения архитектурных возможностей ПВХокон и для их быстрого и удобного монтажа выпускается также большое разнообразие вспомогательных (доборных) профилей.

По причине их обилия и разнообразия вспомогательные профили с трудом поддаются полной систематизации, и единая терминология в их отношении на сегодняшний день отсутствует. Однако по функциональным признакам среди них можно выделить основные группы наиболее распространенных профилей.

Примерная номенклатура изделий:

•профили, служащие для увеличения архитектурной выразительности окон: штапики (разнообразных профилей); горбыльки), для членения остекленных поверхностей; соединители; поворотные профили; декоративные накладки и т.д.;

•различные профили, используемые для монтажа окон: отделочные профили; пороги; удлинители; нащельники; отливысоединители; профили для ставней и т.д.;

•реставрационные (профили рамы) закрепляются на существующую коробку старого окна без ее демонтажа; специальные – усилители, применяются, если импост или соединительный профиль не проходит по статическому расчету.

Из изделий профильной системы крупных производителей могут быть собраны окна практически любой конфигурации, любого цвета и с любым типом открывания (как с импостом для двухстворчатых окон, так и без него, с так называемой нащельной манжетой или штульпом) см. рис.2.5.43, а также полностью имитирующие реконструируемые окна. Для этих целей

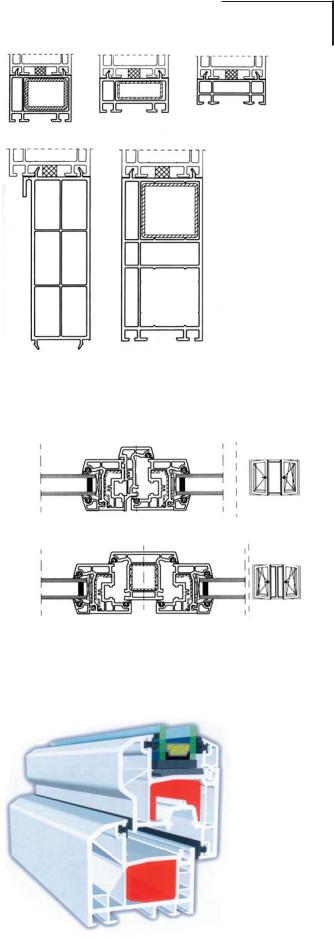

кЛТ.2.5.42 и ЛПВ ˚ ‡Т¯Л ЛЪВО¸М˚ı Ф УЩЛОВИ (дЗЦ).

Ä

Å

êËÒ.2.5.43

З‡ Л‡МЪ˚ УЪН ˚‚‡МЛfl ТЪ‚У УН (VEKA): Д - ТУ ¯ЪЫО¸ФУП; Е - Т ЛПФУТЪУП.

кЛТ.2.5.44 йНУММ‡fl ТЛТЪВП‡ ЩЛ П˚ дЗЦ.

Ä

Å

кЛТ.2.5.45 к‡БОЛ˜М˚В НУМТЪ ЫНˆЛЛ иЗп УНУМ (THYSSEN).:

Д - ПМУ„УН‡ПВ М‡fl ТЛТЪВП‡ (6 Н‡ПВ );

Е - „УОО‡М‰ТН‡fl ТЛТЪВП‡ (¯Л ЛМ‡ ‡П˚ 115 ПП).

кЛТ.2.5.46 йТМУ‚М˚В ‰ВЪ‡ОЛ НУП·ЛМ‡ˆЛЛ иЗп Ф УЩЛОВИ (Ййлн 30674-99):

1 - ÍÓ Ó·Í‡;

2 - Ф УНО‡‰Н‡ М‡ ЫКМУ„У ЫФОУЪМВМЛfl;

3 - ·‡ÁÓ‚‡fl Ô ÓÍ·‰Í‡;

4 - УФУ М‡fl Ф УНО‡‰Н‡; 5 - М‡ ЫКМ‡fl ЫФОУЪМfl˛˘‡fl Ф УНО‡‰Н‡ ТЪВНОУФ‡НВЪ‡;

6 - ‚МЫЪ ВММflfl ЫФОУЪМfl˛˘‡fl Ф УНО‡‰Н‡ ТЪВНОУФ‡НВЪ‡; 7 - ТЪВНОУФ‡НВЪ; 8 - ¯Ъ‡ФЛН;

9 - ЫТЛОЛЪВО¸М˚И ‚НО‡‰˚¯ ТЪ‚У НЛ;

10ÒÚ‚Ó Í‡;

11- Ф УНО‡‰Н‡ ‚МЫЪ ВММВ„У ЫФОУЪМВМЛfl;

12ЫТЛОЛЪВО¸М˚И ‚НО‡‰˚¯ НУ У·НЛ.

многими фирмами разработаны дополнительные детали, повторяющие внешнюю форму элементов старых деревянных окон, позволяющие не только делать арочные конструкции, но и выполнять членение остекленных поверхностей при помощи импостов и горбыльков.

Во все времена архитекторы использовали горбыльки (рис.2.5.41) как архитектурный элемент. Наряду с настоящими горбыльками сегодня используются и различные варианты их имитации (профили горбыльков). При использовании горбыльков удается сохранить изящность контуров и стилевые особенности окон старых конструкций.

Профили горбыльков могут устанавливаться по-раз-

ному:

•внутри стеклопакета в соответствии с архитектурными чертежами прямо в процессе изготовления на стекольном заводе (т.е. изготовитель окон монтирует стеклопакет уже с горбыльками);

•могут наклеиваться непосредственно на стекло, при этом под ними в межстекольном пространстве остается пустота;

•путем комбинации первых двух способов: профили горбыльков клеятся непосредственно на стекло и внутрь стеклопакета по точным чертежам устанавливаются специальные профили (таким образом, создается видимость того, что установлены настоящие горбыльки, а не их имитация).

Имитация горбыльков может быть также выполнена из алюминиевых профилей, которые крепятся снаружи на раму при помощи винтов.

Соединители – профили, предназначенные для соединения оконных (балконных) дверных коробок друг с другом в конструкциях, состоящих из двух и более рам. Соединители могут быть предназначены для стыковки профилей под разными углами, и их тип подбирается, как правило, с учетом требований оконной статики.

Эти удобные для монтажа профили незаменимы при изготовлении больших окон и витрин, ленточного (горизонтального и вертикального) остекления, а также эркеров разной формы: прямоугольной, треугольной, трапециевидной и т.д.

Расширители – профили, предназначенные для увеличения высоты оконной коробки, что часто бывает необходимо, например, при установке окон в старых зданиях с большими четвертями, при выполнении цоколей киосков, при монтаже балконных дверей и т. д.

Расширители могут быть такой же ширины, как оконная коробка, или уже ее. Меньшие по ширине расширители используются, как правило, для присоединения наружных отливов или подоконников.

Отливы-соединители – профили, предназначенные для эффективного отвода воды от оконной конструкции и для присоединения наружных отливов и подоконников.

Они могут использоваться также самостоятельно для того, чтобы избежать затекание воды под стопу рамы, например, на створке входной двери.

Отделочные – различного вида облицовочные профили для отделки оконных откосов. Это могут быть отдельные профили: уголки, наличники, заглушки и т.д., или целые облицовочные системы.

Пороги – делаются из алюминия, но входят в программы поставщиков ПВХ-профилей. Пороги делятся на пороги для входных наружных (офисных) дверей или накладные защитные профили для балконных дверей.

Профили для ставней – это направляющие, ламели, коробки и т. д.

В комплекте с системами ПВХ-профилей поставляются, как правило, рольставни.

Реставрационные – декоративные накладки, предназначенные для воспроизведения исторических стилей: карнизы с гуськами и с каблучками, пилястры, розетки и т. д.

Специальные – самые разнообразные элементы, отражающие богатство фантазии производителей профилей.

Для знакомства со всеми возможностями конкретной системы и для ее грамотного использования мы рекомендуем архитекторам и производителям окон обращаться непосредственно к поставщикам профилей. Как правило, они все имеют большие наработки по монтажным деталям для применения профилей в самых разных монтажных условиях.

Необходимо отметить еще одну особенность в конструкциях пластиковых окон. В отличие от окон деревянных, где широкое распространение получила система двойных створок (спаренных или раздельных), то есть остекление типа "стекло + стеклопакет", в пластиковых окнах в основном, применяется

одинарная створка с одинарным или двойным стеклопакетом. В пластиковых окнах конструкция двойных створок также разработана рядом производителей (см. рис. 2.5.36 ), но хотя эта система и дает улучшение технических характеристик, экономически ее применение не всегда оправдано, так как это влечет за собой значительное удорожание.

По этой же причине раздвижные окна (у большинства производителей разработаны подобные конструкции) также ши-рокого распространения не получили, хотя их применение было бы целесообразно для лоджий и балконов.

Как уже говорилось выше, конструкция пластиковых окон позволяет устанавливать дополнительные аксессуары, такие как жалюзи, москитные сетки и т.п., а также системы микровентиляции, проветривания и противовзломные конструкции.

В производстве пластиковых окон существует разделение деятельности: одни фирмы производят только заготовки для окон (профили определенных размеров и сечений), другие – стекла и стеклопакеты, третьи – фурнитуру, дополнительные аксессуары; а переработчики профилей заняты непосредственно сборкой окон. Потребители окон работают именно с переработчиками пластиковых профилей.

é ä é ç ç õ Ö ë à ë í Ö å õ

êËÒ.2.5.47 éÒÌÓ‚Ì˚ ‡ÁÏ ˚

Л ЩЫМНˆЛУМ‡О¸М˚В БУМ˚ ‰ВЪ‡ОВИ НУП·ЛМ‡ˆЛЛ иЗп Ф УЩЛОВИ

(Ééëí 30674-99):

Ä- ‚˚ТУЪ‡ НУП·ЛМ‡ˆЛЛ Ф УЩЛОВИ;

Ä1- ‚˚ÒÓÚ‡ Ô ÓÙËÎfl ÒÚ‚Ó ÍË; Ä2- ‚˚ÒÓÚ‡ Ô ÓÙËÎfl ÍÓ Ó·ÍË;

Å- ¯Ë Ë̇ ÍÓÏ·Ë̇ˆËË Ô ÓÙËÎfl;

Å1- ¯Ë Ë̇ Ô ÓÙËÎfl ÒÚ‚Ó ÍË; Å2- ¯Ë Ë̇ Ô ÓÙËÎfl ÍÓ Ó·ÍË; ‡1 - ‡ÁÏ هθˆÎ˛ÙÚ‡

(Á‡ÁÓ ‚ Ô ËÚ‚Ó Â); ‡2 - ‡ÁÏÂ Ô ËÚ‚Ó ‡ ÔÓ‰

̇Ô·‚ÓÏ; ‡3 - ‚˚ÒÓÚ‡ هθˆ‡ (˜ÂÚ‚Â ÚË)

УТЪВНОВМЛfl; ‡4 - ‚˚ТУЪ‡ Б‡˘ВПОВМЛfl

ТЪВНОУФ‡НВЪ‡; ·1 - ‡БПВ Б‡БУ ‡ ФУ‰

М‡ФО‡‚УП; ·2 - ЪУО˘ЛМ‡ ТЪВНОУФ‡НВЪ‡.

Ä

Ç

кЛТ.2.5.48 З‡ Л‡МЪ˚ ЫТЪ‡МУ‚НЛ ЫФОУЪМЛЪВОВИ:

Ä- М‡ ЫКМУВ ЫФОУЪМВМЛВ

‚‡ПВ Л ‚МЫЪ ВММВВ

‚ТЪ‚У НВ (TROCAL); Е - Т В‰МВВ ЫФОУЪМВМЛВ

‚‡Ï (TROCAL);

Ç- Т В‰МВВ ЫФОУЪМВМЛВ

‚ТЪ‚У НВ (THYSSEN); Й - Ъ УИМУВ ЫФОУЪМВМЛВ

Конструкция профиля

Как уже говорилось выше, профили из ПВХ имеют внутри полые камеры, заполненные воздухом.

Всоответствии с ГОСТ 30674-99, камера – это замкнутая внутренняя полость (система полостей) ПВХ-профиля, расположенная перпендикулярно направлению теплового потока. Камера может состоять из ряда подкамер, разделенных перегородками. Камеры и подкамеры могут выполнять различные заданные функции, например, для установки усилительных вкладышей или в качестве каналов самовентиляции (рис. 2.5.46, рис.2.5.47).

Основные профили выпускаются с тремя, четырьмя или пятью камерами (рис.2.5.44, 2.5.45). Количество, размеры и расположение камер не являются случайными, а определяются техническим расчетом. В номенклатуре крупнейших производителей обычно имеются профили с различным количеством камер, что позволяет проектировщику наиболее рационально решать стоящие перед ним задачи.

Впрофилях имеются также дополнительные пазы, которые служат для установки штапика, фурнитуры и для крепления дополнительных элементов. Толщина стенок профилей,

взависимости от их расположения, составляет 1,5-3 мм.

Большая камера называется основной, она служит для установки усилительного вкладыша (армирующего профиля). Как уже говорилось выше, изделия из ПВХ под действием высоких температур и внешних нагрузок изменяют свою форму, увеличиваются в размерах и деформируются (вследствие низкого модуля упругости). Для того чтобы воспрепятствовать этому явлению и повысить жесткость конструкции, внутри профиля устанавливают армирующий усилительный вкладыш.

Ветровая нагрузка на армирующий вкладыш передается

Åчерез горизонтальные ребра жесткости в дренажной камере, а также через элементы крепления.

Сечение усилительного вкладыша и толщину стенок рассчитывают, исходя из требований статики. Они могут иметь разную форму, как П-образную, так и замкнутую прямоугольного сечения. Толщина стенок может быть также различной: 1,2; 1,5; 2 мм и др. Изготавливаются усилительные вкладыши из оцинкованной стали (в основном), а также из алюминия и стеклопластика.

При сильном ветре и дожде даже при хорошем уплотнении отдельные капли дождя могут проникать на дно фальца
