кЛТ.2.5.30 дУМТЪ ЫНЪЛ‚М˚В ТıВП˚ ‰В В‚flММ˚ı УНУМ:

Ä- ÒÓ ÒÔ‡ ÂÌÌ˚ÏË ÒÚ‚Ó Í‡ÏË (SP FONSTER);

Å- Ò ‡Á‰ÂθÌÓ-ÒÔ‡ ÂÌÌ˚ÏË ÒÚ‚Ó Í‡ÏË (DOMUS).

é ä é ç ç õ Ö ë à ë í Ö å õ

Ä

Ä

кЛТ.2.5.32 иУ‚У УЪМУВ (Д)

Л ФУ‚У УЪМУ-УЪНЛ‰МУВ (Е) УЪН ˚‚‡МЛВ ‰В В‚flММ˚ı УНУМ (ЕДЗДклдав Сйе).

Å

2.5.3 ОКНА ИЗ ПВХ

Окна из поливинилхлорида (ПВХ), или, как их еще называют, пластиковые 10, (металлопластиковые) окна уже хорошо известны в России (рис.2.5.33). А первые системы пластиковых окон появились в 60-х годах в Германии, когда было освоено широкое промышленное производство ПВХ.

2.5.3.1Поливинилхлорид (ПВХ) как материал для производства оконных профилей

Поливинилхлорид – это материал, относящийся к группе термопластов 11. Чистый ПВХ на 43 % состоит из этилена (продукта нефтехимии) и на 57% из связанного хлора, получаемого из поваренной соли. ПВХ выделяется в виде порошка. Для производства оконных профилей в порошкообразный ПВХ добавляют стабилизаторы, модификаторы, пигменты и вспомогательные добавки. Эти компоненты оказывают влияние на такие свойства оконных профилей, как светостойкость, устойчивость к атмосферным воздействиям, цветовой оттенок, качество поверхности, свариваемость и т.д.

В качестве стабилизаторов, главным образом, используется свинец, который находится в ПВХ в связанном, то есть биологически пассивном состоянии. В последнее время некоторые фирмы стали применять еще более безвредное соединение кальция и цинка.

Для повышения ударной вязкости12 в полимерные материалы, идущие на изготовление системных профилей, добавляют модификаторы, которые повышают прочность оконных деталей при их обработке. Поэтому иногда ПВХ, использующийся для изготовления оконных профилей, называют модифицированным.

Также необходимо отметить, что содержание винилхлоридных мономеров в 1 кг профиля не превышает 1 мг и их

êËÒ.2.5.33 éÍ̇ ËÁ èÇï ÛÊ ıÓ Ó¯Ó

ЛБ‚ВТЪМ˚ ‚ кУТТЛЛ:

Ä - VEKA;

Å - DECEUNINCK; Ç - GEALAN.

выделение при любой обработке профилей не происходит. Ä Материал, используемый для изготовления пластиковых окон, является безвредным для человека. Это подтверждается и гигиеническими сертификатами, которые производители профилей получают в России. Пластиковые окна можно использовать в производственных, общественных и жилых зданиях, никаких

гигиенических ограничений по их применению нет.

ПВХ является трудновоспламеняющимся и самогасящимся материалом. Он устойчив к воздействию щелочей, кислот, извести, а также к атмосферным воздействиям.

Остановимся подробнее на том, как ПВХ реагирует на изменения температуры. При понижении температуры модуль упругости ПВХ повышается, а следовательно, растут и его прочностные характеристики на растяжение, сжатие и изгиб. Однако при этом увеличивается его хрупкость (падает ударная вязкость), поэтому при монтаже пластиковых окон в зимнее время при температуре наружного воздуха ниже – 10...15°С риск разрушения ПВХ достаточно велик.

С повышением температуры поливинилхлорид постепенно размягчается – его относительное удлинение при разрыве увеличивается, прочность на сжатие и изгиб падает. Резко снижение прочностных свойств ПВХ начинается с температуры +40°С, а вблизи +80°С находится точка его размягчения. В связи с этим применение ПВХ-окон недопустимо в помещениях с повышенным температурным режимом, а при проектировании окон, ориентированных на южную сторону, следует предусматривать мероприятия, предотвращающие аккумуляцию тепла оконным профилем.

Приведем краткие сведения о производстве окон из

ÅПВХ, которые позволят лучше понять их возможности по части формообразования и окраски.

2.5.3.2 Производство окон из ПВХ

кЛТ.2.5.34 йНМ‡ ЛБ иЗп УЪ‚В˜‡˛Ъ ТУ‚ ВПВММ˚П

Ъ В·У‚‡МЛflП ФУ ЪВФОУ- Л Б‚ЫНУЛБУОflˆЛУММ˚П ФУН‡Б‡ЪВОflП

(DECEUNINCK).

10

9

2

5

3

кЛТ.2.5.35 дУМТЪ ЫНˆЛfl УНУММУ„У

·ÎÓ͇ ËÁ èÇï ̇ Ô ËÏÂ Â Ô Ó‰Û͈ËË ÙË Ï˚ MONTBLANC:

10- ̇΢ÌËÍ;

11ÓÚÎË‚.

Ä

Профили поставляются производителями длиной обычно 6,5 м, уложенными на паллетах, а на сборочном участке они уже нарезаются под необходимый размер. Затем профили армируются стальными усилительными элементами, в них фрезеруются необходимые отверстия (для отвода воды и проветривания, а также для крепления фурнитуры).

Далее заготовки попадают на следующий этап – сварку. Соединение отдельных профилей рамы и створки производится сваркой встык при помощи нагревательного элемента. Отметим, что в оконном блоке между собой по углам свариваются только профили рамы и створки (закрепление импоста осуществляется при помощи механических соединителей, а штапик просто вщелкивается в соответствующие пазы профилей рамы или створки).

Сварка – это очень ответственный этап, так как от точного соблюдения технологического режима (температура, время, давление) зависит во многом и качество окна.

Сваренные с защищенными швами рамы и створки поступают на следующую операцию – установку уплотнений. Средне-уплотнительные прокладки устанавливаются в большинстве случаев самими производителями, так что профили свариваются в раму уже с прокладками внутри. Другие виды уплотнителей вставляются вручную с помощью специальных роликов. Для высокопроизводительных линий существуют автоматы для установки уплотнителей.

И последняя операция – окончательный монтаж. Установка стеклопакетов осуществляется в вертикальном положении на специальном стенде. Этот стенд жестко фиксирует окно по вертикали и горизонтали, что позволяет правильно установить стеклопакеты и отрегулировать фурнитуру. Неправильно собранные окна очень сложно, а иногда и невозможно отрегулировать на объекте.

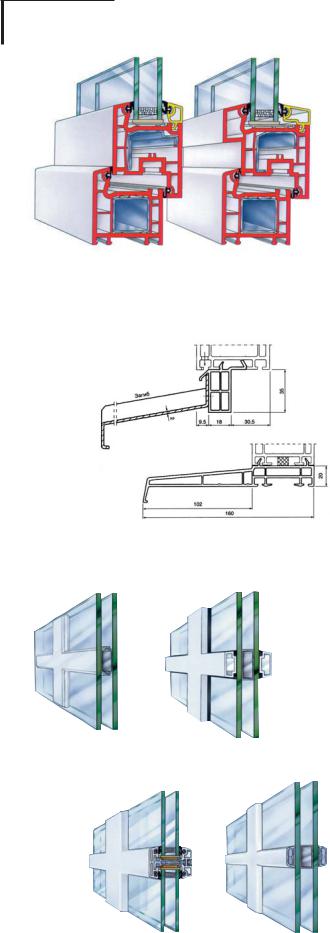

êËÒ.2.5.39 ê‡Ï‡ Ë ÒÚ‚Ó ÍË ÏÓ„ÛÚ ‡ÒÔÓ·„‡Ú¸Òfl ÔÓ ÓÚÌÓ¯ÂÌ˲ ‰ Û„ Í ‰ Û„Û

‚ У‰МУИ ФОУТНУТЪЛ (Е) ЛОЛ ПУ„ЫЪ ·˚Ъ¸ ТПВ˘ВММ˚ПЛ (Д) (VEKA).

кЛТ.2.5.40 и ЛПВ ˚ ТУВ‰ЛМЛЪВОВИ ‰Оfl ФУ‰УНУММЛН‡ (дЗЦ).

êËÒ.2.5.41

к‡БОЛ˜М˚В НУМТЪ ЫНˆЛЛ „У ·˚О¸НУ‚ (VEKA).

В настоящее время производители профилей ПВХ предлагают потребителю достаточно широкий выбор расцветок поверхности пластиковых профилей – от однотонных цветов: красного, зеленого, синего, голубого и других до различных декоров под дерево (рис.2.5.37, 2.5.38). Среди нестандартных решений предлагаются, например, белый шероховатый или структурированный.

На складе у переработчиков профилей всегда есть определенный набор расцветок профилей ПВХ, тех, которые пользуются наибольшим спросом у потребителей, дополнительную расцветку профиля покупатель может выбрать по каталогу RAL. Начиная с определенных количеств, по желанию клиента, могут быть изготовлены профили любых нестандартных цветов. Следует отметить, что цветные профили стоят в среднем на 10-15 % дороже, чем белые.

Существует несколько способов окраски профилей из ПВХ:

•окрашивание в массе (белые и коричневые);

•коэкструзионный способ окраски, позволяющий получить акриловое покрытие на лицевой стороне профилей в различных цветовых тонах (моно-цвета);

•ламинирование акриловой пленкой, как однотонной, так и с рисунками "под дерево";

•лакирование или отделка поверхности акриловым лаком;

•напыление.

Самый надежный, долговечный и устойчивый к атмосферным воздействиям способ окраски профилей – коэкструзионный способ, являющийся результатом совместной экструзии плексигласа (акрила) и ПВХ, который позволяет получить акриловое покрытие на лицевой стороне профилей в различных цветовых тонах (с внутренней стороны профили имеют белый цвет). Коэкструдированный слой образует с основой единое целое, имеет толщину цветного акрила 0,5 мм.

Для декоративной отделки профилей ПВХ, например имитации под дерево, используется способ ламинирования поверхности профилей ПВХ прочной пленкой, наружная сторона которой отличается высокой стойкостью к атмосферным воздействиям, а также к ультрафиолетовым лучам и надолго сохраняет яркость расцветки. Ламинат в основном воспроизводит структуру дерева, однако используются и другие самые разнообразные расцветки акриловых пленок. Профили ПВХ могут быть ламинированы акриловыми пленками как с одной, так и с двух сторон. Технология изготовления заключается в следующем: профили нагревают до нужной температуры и покрывают слоем клея, затем путем термической активации наклеивают пленку на профиль с помощью нажимных роликов.
