2.4.10.1. Системы водоотвода

Отвод воды с поверхности крыши является одной из важнейших задач. В самом простейшем варианте вода с кровельного покрытия (скатной крыши) стекает непосредственно на землю. Такой способ водоотвода обычно называют неорганизованным.

Неорганизованный водоотвод оправдан исключительно в небольших строениях с односкатной крышей, причем при условии, что вода не будет попадать на тротуары. Неорганизованный водоотвод приводит к повреждению элементов фасада, разрушению цоколя, преждевременному износу фундамента из-за чрезмерно высокой гидростатической нагрузки. Перечисленные негативные последствия могут быть частично уменьшены за счет увеличения выноса карниза (как правило, не менее 60 см).

Организованный водоотвод бывает двух типов – внутренний и внешний.

При внутреннем водоотводе трубы располагаются внутри здания, обычно в отдалении от наружных стен. Кровельное покрытие, ендовы и разжелобки в этом случае должны иметь уклоны к водоприемным воронкам. Водоприемные воронки необходимо располагать равномерно по площади кровли на пониженных участках и на расстоянии не менее 500 мм от парапетов и других выступающих частей здания. Площадь кровли, приходящаяся на одну воронку, должна устанавливаться из расчета 0,75 м2 кровли на 1 см2 поперечного сечения трубы.

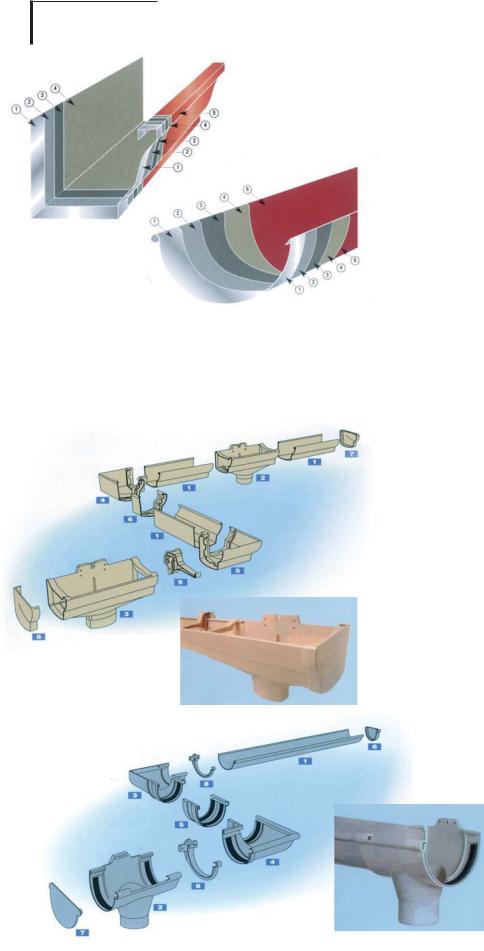

При организованном наружном водоотводе (рис. 2.4.146, 2.4.147) стекающая с кровли вода по желобам отводится к наружным водосточным трубам. Любая система наружного водоотвода состоит из горизонтальных настенных или подвесных желобов, вертикальных водосточных труб и сливов, посредством которых вертикальные элементы водосточной системы соединяются с горизонтальными элементами.

Основная проблема, с которой приходится сталкиваться при устройстве этого вида водоотвода, – обмерзание карниза и стыка скатов, а также намокание ограждающих конструкций. Для ее решения требуется проведение комплекса мероприятий. Особое внимание также должно уделяться способам крепления отдельных элементов друг к другу и установке водосточных желобов (лотков).

В зависимости от состояния строительного объекта выбирается один из двух возможных способов установки водосточных желобов на карниз здания. Первый и наиболее функциональный – с помощью крепления металлических кронштейнов на край ската крыши. Этот способ доступен лишь до начала монтажа кровельного покрытия. Второй способ крепления желобов – это крепление держателей желоба непосредственно на лобовую доску карниза. Для любого способа крепления выпускаются необходимые захваты, кронштейны и держатели.

При устройстве организованного наружного водостока в снежных районах не рекомендуется делать настенные желоба. Желательно устанавливать только подвесные лотки под краем карнизного свеса (слива). При этом наружный, открытый край лотка должен быть не выше условной плоскости и как бы продолжающим поверхность вышележащего ската. Это не-

Ä

Å

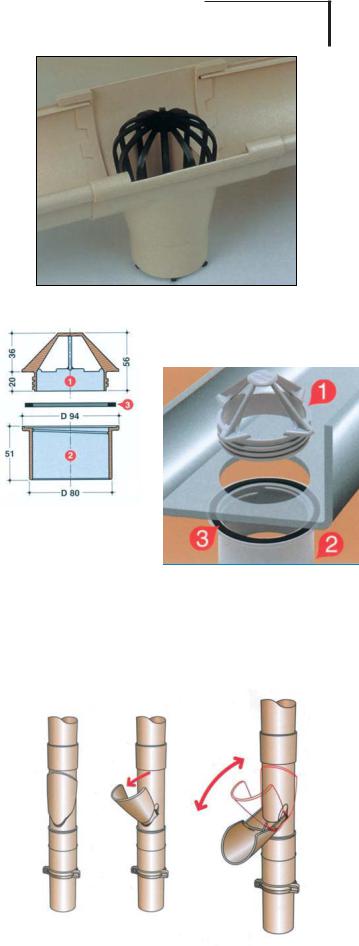

êËÒ.2.4.149
