ристики, быстро загрязняются, при эксплуатации часто не могут обеспечить требуемый уровень и равномерность освещения на рабочих местах. В зимнее время между фонарями могут образовываться значительные отложения снега, что создает дополнительную нагрузку на несущие конструкции покрытия и затрудняет эксплуатацию здания.

В настоящее время наибольшее распространение получили зенитные фонари. Это обусловлено следующими причинами: простотой решения покрытия при их применении, исключением снеговых мешков в зимний период а, главным образом, благодаря тому, что освещенность при их использовании в два раза больше, чем при использовании фонарей с вертикально расположенным остеклением.

Общими элементами для всех видов зенитных фонарей являются: основание (сборное или железобетонное), остекление и механизмы открывания (для открывающихся конструкций).

Основание может быть круглое, квадратное, прямоугольное, большой протяженности, а также со специальной вытяжкой (рис.2.4.132).

Остекление выполняется как из светопрозрачных самонесущих элементов (рис.2.4.133), так и на основе профильных систем с заполнением из стекла/стеклопакетов или полимерных материалов (акрил и поликарбонат), которые могут использоваться как отдельно, так и в комбинации друг с другом.

Зенитные фонари обычно выполняют глухими. Но возможно также устройство и открывающихся фонарей, которые используют для вентиляции помещений (рис.2.4.134) вручную или с помощью автоматических систем управления. Конструктивное решение зенитных фонарей предусматривает возможность их устройства в различных видах покрытий, в том числе выполняемых из монолитного или сборного железобетона и профилированного стального настила.

Теплотехнические характеристики зенитных фонарей должны отвечать требованиям, обеспечивающим необходимый температурно-влажностный режим в помещениях. Для предотвращения образования конденсата на внутренних поверхностях зенитных фонарей необходимо, чтобы температура поверхности светопропускающего заполнения со стороны помещения была не ниже точки росы.

2.4.9СИСТЕМЫ АНТИОБЛЕДЕНЕНИЯ ДЛЯ КРОВЕЛЬ

Использование систем антиобледенения позволяет исключить сколько-нибудь заметное образование наледи на краю кровли и в других местах ее наиболее вероятного появления (рис. 2.4.135). Появление наледи опасно по нескольким причинам:

•отрыв достаточно массивных ледовых масс создает реальную опасность для жизни людей и может стать причиной весьма значительного материального ущерба (повреждения автотранспорта и т.п.);

•повышенная механическая нагрузка на элементы кровли приводит к сокращению ее срока службы;

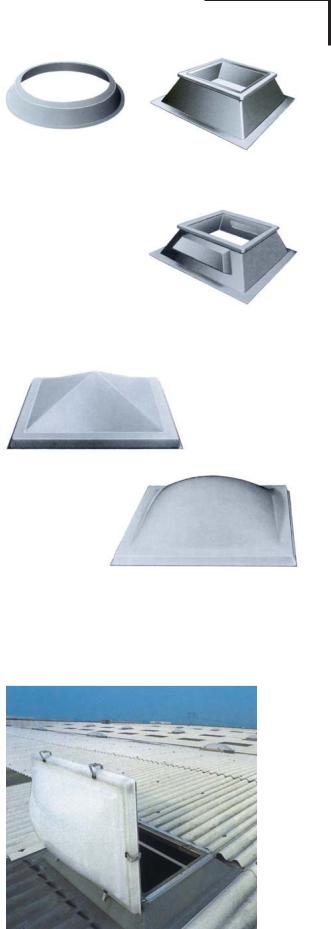

êËÒ.2.4.132 íËÔ˚ ÓÒÌÓ‚‡ÌËÈ ‰Îfl ÙÓ̇ ÂÈ

(CAODURO):

Ä - Í Û„ÎÓÂ; Å - Í‚‡‰ ‡ÚÌÓÂ;

З - Т ‚ВМЪЛОflˆЛУММУИ ‚˚ЪflКНУИ. Ç

êËÒ.2.4.133

дЫФУО‡ ‰Оfl ЩУМ‡ ВИ (CAODURO).

êËÒ.2.4.134 éÚÍ ˚‚‡˛˘ËÈÒfl ÙÓ̇ ¸ -

‰Îfl ‰˚ÏÓÛ‰‡ÎÂÌËfl (CAODURO).

дкйЗЦгъзхЦ лалнЦех

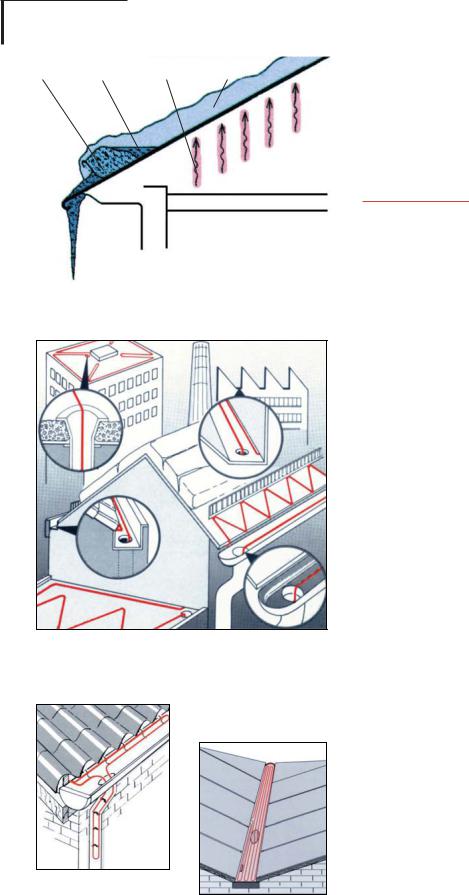

кЛТ.2.4.135 й· ‡БУ‚‡МЛВ М‡ОВ‰ВИ Л ТУТЫОВН М‡ ЪВФОУИ Н ˚¯В (DE-VI):

1 - ÒÌ„;

2 - ‚Ó‰‡;

3 - Ή;

4 - ФУЪУН ЪВФО‡.

кЛТ.2.4.136 и ЛПВМВМЛВ ‡МЪЛУ·ОВ‰ВМЛЪВО¸МУИ ТЛТЪВП˚

̇ ÓÒÌÓ‚Â „ ²˘Ëı ͇·ÂÎÂÈ (ISOPAD).

Ä

Å

êËÒ.2.4.137

ìÒÚ‡Ìӂ͇ „ ²˘Ëı ͇·ÂÎÂÈ (DE-VI);: Ä - ‚ ‚Ó‰ÓÒÚÓ˜ÌÓÏ ÊÂÎÓ·Â Ë Ú Û·Â; Å - ‚ ẨӂÂ.

•возможна задержка воды на поверхности кровли в осенневесенний период из-за закрытости водостоков и желобов. Застой воды на кровле быстро приводит к протечкам и значительному материальному ущербу. Наиболее вероятные места повреждений – жилые этажи непосредственно под кровлей, части фасада здания вблизи ендов и водостоков;

•необходимость механической очистки кровли, из-за которой резко снижается срок ее службы, а на отдельных участках появляются механические повреждения.

ПодробнееПодробнеена CD> >-ROM> . Механизм образования наледей на крышах.

На сегодняшний день наиболее распространенный способ борьбы с образованием наледи – применение систем антиобледенения на основе греющих кабелей.

Cистемы антиобледенения на основе греющих кабелей

Внедрение систем антиобледенения на основе греющих кабелей при условии правильного проектирования, учитывающего особенности конструкции кровли, позволяет полностью исключить образование наледи при сравнительно невысокой стоимости и незначительном энергопотреблении, а также обеспечить работоспособность системы организованного водостока в весенний и осенний периоды.

"Работа" систем антиобледенения при температурах ниже -18°...-20°С, как правило, не нужна. Во-первых, при таких температурах не происходит образование наледи по первому механизму и резко уменьшается количество влаги по второму.

Во-вторых, в этих условиях количество выпадающих осадков в виде снега также уменьшается.

В-третьих, чтобы обеспечить таяние снега и отвод влаги по достаточно длинному пути, нужны большие электрические мощности.

При установке системы надо иметь в виду, что проектировщик должен обеспечить появившейся в результате "работы" системы воде свободный путь полного стока с кровли.

Существуют также границы мощностей греющей части систем, установленные на основании практики, несоблюдение которых приводит к неэффективному действию оборудования в указанном диапазоне температур, а значительное превышение последних приводит лишь к перерасходу электрической мощности без какого-либо улучшения работы системы.

К ним относятся:

•удельные мощности греющих кабелей, устанавливаемых на горизонтальных частях кровли; суммарная удельная мощность на единицу площади поверхности обогреваемой части (лоток, желоб и т.п.) должна составлять не менее 180-250 Вт/м2;

•удельная мощность греющего кабеля в водостоках – соответствовать не менее 25-30 Вт/на метр длины водостока и увеличивается по мере удлинения водостока до 60-70 Вт/м.

Все вышесказанное позволяет сделать несколько общих выводов:

•Системы антиобледенения в основном "работают" лишь в весенний и осенний периоды, а также во время оттепелей. "Работа" системы в холодный период (-15°...-20°С) не только не нужна, но может быть вредна.

•Систему необходимо оснастить датчиком температуры и соответствующим специализированным терморегулятором, который скорее можно назвать миниметеостанцией. Он должен

управлять работой системы и допускать возможность подстройки параметров температуры с учетом конкретных особенностей климатической зоны, расположения и этажности здания.

•Греющие кабели должны быть установлены на всем пути талой воды, начиная с горизонтальных желобов и лотков и заканчивая выходами из водостоков, а при наличии входов в ливневую канализацию – вплоть до коллекторов ниже глубины промерзания.

•Необходимо соблюдать нормативы установленной мощности греющих кабелей для различных частей системы – горизонтальных лотков и желобов, вертикальных водостоков.

Составные части системы

Система антиобледенения (рис.2.4.138) включает в себя:

• греющую часть, состоящую из греющих кабелей и аксессуаров для их крепления на кровле и непосредственно выполняющую задачу перевода осадков в виде снега или инея в воду вплоть до полного их удаления. В состав греющей части могут входить также воронки со встроенным подогревом, некоторые элементы снегозадержания, взаимодействующие с греющими элементами;

дкйЗЦгъзхЦ лалнЦех

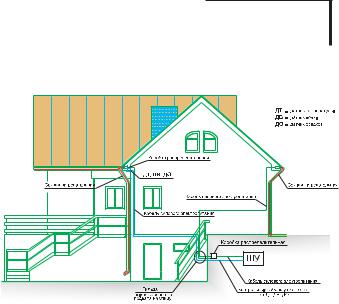

кЛТ.2.4.138 ДМЪЛУ·ОВ‰ВМЛЪВО¸М‡fl ТЛТЪВП‡ (ллн).

дкйЗЦгъзхЦ лалнЦех

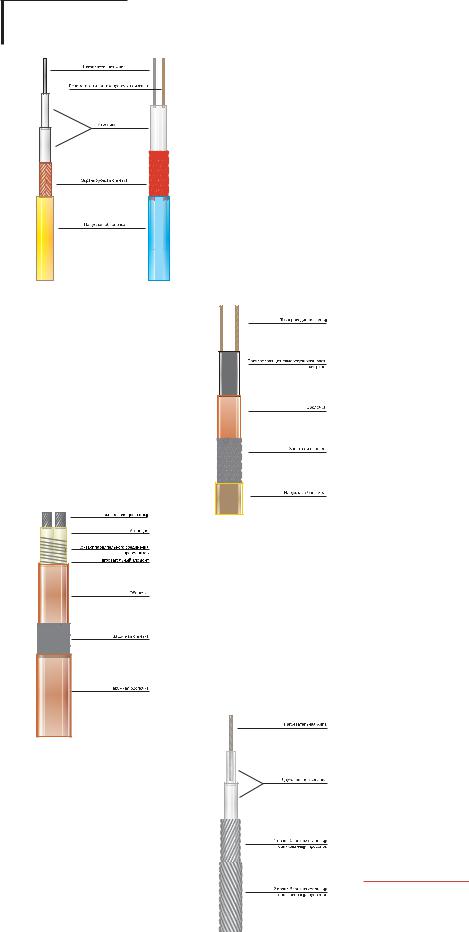

кЛТ.2.4.139 кВБЛТЪЛ‚М˚В Н‡·ВОЛ (ллн).

êËÒ.2.4.140 ë‡ÏÓ Â„ÛÎË Û˛˘ËÂÒfl ͇·ÂÎË (ëëí).

êËÒ.2.4.141 áÓ̇θÌ˚ ͇·ÂÎË (ëëí).

êËÒ.2.4.142 Å ÓÌË Ó‚‡ÌÌ˚ ͇·ÂÎË (ëëí).

• распределительную сеть, обеспечивающую питание для всех элементов греющей части и проведение информационных сигналов от датчиков до щита управления. В состав системы входят силовые и информационные кабели, соответствующие условиям работы на кровле, распределительные коробки и крепежные элементы;

• систему управления, содержащую шкаф управления, специальные терморегуляторы, датчики температуры, осадков и воды, пускорегулирующую и защитную аппаратуру, соответствующую мощности системы и классу исполнения шкафа управления.

Основные требования к греющим кабелям:

•кабели греющей части и распределительной сети размещаются на кровле, что обуславливает целый ряд специальных требований – стойкость к атмосферным осадкам и солнечной радиации, расширенный диапазон рабочих температур (от - 40°С до +90°С), достаточно высокая механическая прочность, высокая прочность оболочки;

•эти элементы являются токопроводящими, причем, как правило, системы питаются от сетевого напряжения в 220 или 380В. Поэтому весьма важно при проектировании всей системы следовать требованиям ПУЭ, в том числе по сопротивлению изоляции всех ветвей, включающих греющие распределительные кабели;

•греющие кабели, применяемые на кровле, в обязательном порядке должны иметь двухслойную изоляцию, металлический экран в виде оплетки или обмотки фольгой или лентами, оболочку, стойкую к солнечной радиации и атмосферным осадкам и обладающую достаточной механической прочностью. Те же требования предъявляются к оболочке кабелей распределительной сети.

Лишь учитывая данные требования можно создавать совершенно безопасные и весьма эффективные системы антиобледенения.

Необходимые для кровельных систем антиобледенения мощности легко рассчитываются, если исходить из того, что фактически потребляемая мощность греющего кабеля составляет от 25 до 60 Вт/м. Как правило, кабели устанавливаются по периметру кровли (возможно в несколько ниток или змейкой) и по всей длине водостоков, поэтому диапазон мощностей составляет от 4 до 40 кВт. Область значений выше 25 кВт, как правило, относится к специальным системам, проектируемым в индивидуальном порядке и решающим ряд специфических задач, например, постоянный увод снеговых масс для облегчения нагрузки на строительные конструкции или обеспечение светопрозрачности кровли.

Существуют системы в 100 и более кВт. Одна из самых известных в мире наиболее мощных и сложных кровельных систем удаления снега (и обеспечения круглогодичной светопрозрачности) установлена на крыше реконструированного Старого Гостиного двора в г. Москве (более 4 МВт установленной мощности).

Греющие кабели – основной элемент систем антиобледенения (рис. 2.4.139-2.4.142).

Подробнее > > > Греющие кабели – классификация и особенности.

Управление системами

Алгоритм управления системами антиобледенения, независимо от применяемой аппаратуры, должен соответствовать физическим процессам образования наледи на кровле. Поэтому выбор аппаратуры того или иного производителя определяется, прежде всего, ее соответствием физическим процессам, возможностью настройки на особенности конкретного здания и климатической зоны, надежностью и ценой. Обобщенный пример системы антиобледенения для небольшого дома показан на рис.2.4.138.

Как правило, в комплект к так называемому "крышному" термостату прилагаются датчик температуры наружного воздуха и датчик осадков (parking sensor). Датчик осадков представляет собой плоский элемент с двумя электродами, оснащенный подогревателем весьма малой (5-10 Вт) мощности (часто запитываемым напряжением 12В). При наличии влаги между электродами состояние датчика изменяется, и система получает сигнал о наличии осадков. Некоторые фирмы выпускают два датчика в одном корпусе, причем подогревом оснащается только один. Такой элемент в состоянии дифференцировать тип осадков, в том числе регистрировать изморозь и иней. Все производители выпускают датчики в защищенном от влаги исполнении, как правило, с соответствующими крепежными узлами.

В некоторых случаях находят применение датчики присутствия влаги для лотков или водостоков, основанные на том же принципе. Их применение позволяет контролировать момент ухода воды с горизонтальных частей кровли (лотки и желоба), после чего их можно отключать. Это несколько повышает стоимость системы, но делает ее весьма экономной в эксплуатации.

Типовые конструктивные решения

Основная задача при конструировании кровельной системы антиобледенения заключается в том, чтобы сделать ее эффективной, сравнительно недорогой, а также найти такие способы крепления, которые не повреждали бы весьма ответственные узлы кровли и не портили бы внешний вид здания. При этом узлы крепления должны быть надежными, долговечными, и неповреждающими оболочку греющих кабелей.

Одним из основных принципов конструирования узлов крепления является применение тех же материалов, что и для кровли, либо совместимых с ними.

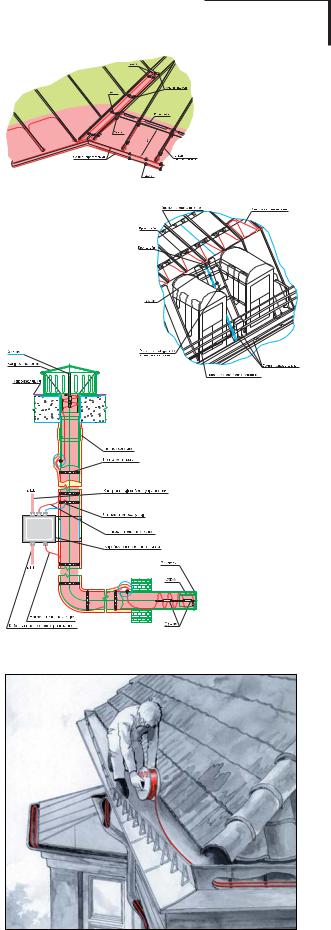

На рис.2.4.143, 2.4.144 показаны примеры укладки греющих и распределительных кабелей на различных (наиболее распространенных) узлах скатных кровель. Прежде всего, они относятся к кровлям, крытым оцинкованным железом, медными листами и металлочерепицей.

Следует заметить, что для мягких кровель применяются специальные методы, неповреждающие крепления греющих кабелей. На получивших широкое распространение лотках снегозадержания и снегоудаления весьма целесообразна укладка греющих кабелей в бетонную или цементно-песчаную стяжку. Это, кроме предохранения кабеля от повреждений, значительно повышает эффективность нагрева за счет использования теплоаккумулирующих свойств бетона.

êËÒ.2.4.143 è ËÏ ӷӄ ‚‡: Ä - Ẩӂ˚;

Å - ÒÌÂ„Ó‚Ó„Ó Í‡ χ̇.

дкйЗЦгъзхЦ лалнЦех

Ä

Å

кЛТ.2.4.144 й·У„ В‚ ‚У‰УТЪУН‡

Т ФУ‰У„ В‚‡ВПУИ ‚У УМНУИ.

êËÒ.2.4.145 åÓÌÚ‡Ê „ ²˘Ëı ͇·ÂÎÂÈ (DE-VI).

Ä

Å

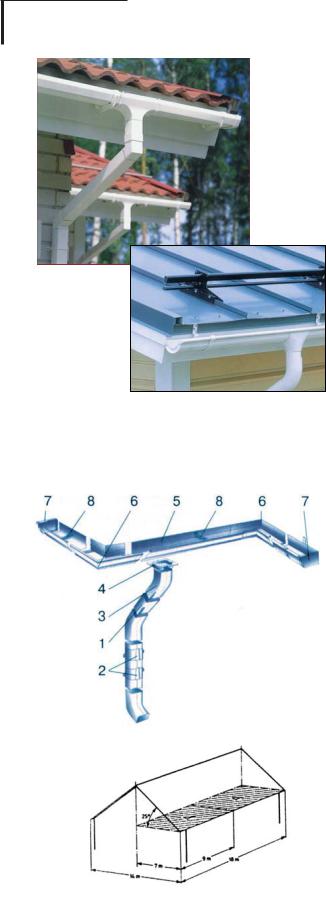

кЛТ.2.4.146 ЗУ‰УТЪУ˜М‡fl ТЛТЪВП‡: Д - ЛБ иЗп (ICOPAL);

Е - ЛБ УˆЛМНУ‚‡ММУ„У ТЪ‡О¸МУ„У ОЛТЪ‡ Т ФУОЛПВ М˚П ФУН ˚ЪЛВП (RANNILA).

кЛТ.2.4.147 лЛТЪВП‡ М‡ ЫКМУ„У

‚У‰УТЪУН‡ (RANNILA):

1 - ‚Ó‰ÓÒÚӘ̇fl Ú Û·‡;

2 - Н ВФОВМЛВ Ъ Ы·˚;

3 - НУОВМУ;

4 - Ф ЛВПМЛН ‚У‰˚;

5 - ÊÂÎÓ·;

6 - Û„ÓÎ;

7 - Á‡„Îۯ͇;

8 - ‚МЫЪ ВММВВ Н ВФОВМЛВ.

кЛТ.2.4.148 к‡Т˜ВЪ ТЛТЪВП˚ М‡ ЫКМУ„У ‚У‰УУЪ‚У‰‡

(ÔÓ Ï‡ÚÂ Ë‡Î‡Ï ÙË Ï˚ REHAU).

Требования безопасности

Основные требования предъявляются с точки зрения пожаро- и электробезопасности. Для их удовлетворения необходимо выполнить несколько условий:

•в состав системы должны входить только греющие кабели, имеющие соответствующие сертификаты, в том числе сертификат пожаробезопасности. Как правило, это негорючие кабели или кабели, не поддерживающие горение. Для их использования в системах антиобледенения необходимы рекомендации производителя;

•греющая часть системы должна быть оснащена УЗО или дифференциальным автоматом с током утечки не более 30мА (для требований электробезопасности - 10мА);

•сложные системы антиобледенения необходимо разбивать на отдельные участки с токами утечки в каждой части, не превышающими указанные выше значения.

Греющие кабели основных производителей имеют все необходимые сертификаты и прошли многократную апробацию в составе систем антиобледенения.

Испытания и оценка эффективности

Испытания систем антиобледенения можно разделить на две группы: приемо-сдаточные и периодические.

Приемо-сдаточные испытания, как правило, начинаются с испытаний сопротивления изоляции греющих и распределительных кабелей. На этом этапе проводится тестирование УЗОили дифавтоматов, составляются соответствующие протоколы с указанием конкретных значений. Наиболее информативными являются испытания на функционирование, в ходе которых проверяется эффективность работы системы.

Следует отметить, что системы антиобледенения не являются системами мгновенного действия. Они предназначены для работы в режиме ожидания и включаются сразу при появлении осадков. Если система была включена не в начале сезона, и на кровле уже накопился слой снега, ей понадобится от 6 часов до суток для его удаления.

Затруднения имеются при сдаче системы в теплое время года. При этом проверяется надлежащее функционирование управляющей аппаратуры, имитируются сигналы с датчиков, проверяется переход системы в режим включения нагрузки, отключения лотков, а затем и отключения водостоков.

Периодические испытания проводятся, как правило, в начале осени для проверки технического состояния системы и подготовки ее к работе. Прежде всего, проверяется сопротивление изоляции для определения поврежденных участков. Затем проверяется состояние аппаратуры, проводится ее пробное включение. После проверки настроек терморегуляторов производится рабочее включение системы, и она остается работать в режиме ожидания.

2.4.10ДЕТАЛИ КРОВЕЛЬ

ИКОМПЛЕКТУЮЩИЕ

Современный строительный рынок предлагает достаточный ассортимент импортных и отечественных вспомогательных и сопутствующих элементов, позволяющих комплексно решать различные задачи по качественному монтажу и эксплуатации различных типов кровли. В зависимости от выполняемых ими функций они подразделяются на элементы систем
