Восстановление опалубки
Увеличить срок службы опалубок, а также улучшить качество наружного слоя бетона можно, воспользовавшись услугой, которую предлагают ведущие фирмы-производи- тели опалубок, – это очистка и восстановление опалубок. Очистка производится в заводских условиях на промышленных установках. Чистить опалубки особенно необходимо после завершения больших проектов.
Так как элементы опалубки изготавливаются из разных материалов, то и срок их службы различен. Палуба изнашивается быстрее, чем рама, во многих случаях ее выгоднее восстановить (перевернуть, если обратная поверхность не нарушена креплениями), чем покупать новую. Полный ремонт обычно обходится в 1/3 стоимости нового элемента. При необходимости элементы можно технически усовершенствовать.
Выбор опалубочных систем
На российском рынке опалубочные системы широко представлены как зарубежными, так и отечественными фирмами.
Российские предприятия разрабатывают современные конструкции опалубок, но номенклатура предлагаемых ими изделий еще уступает западным аналогам. Но можно отметить положительные тенденции в улучшении качества российских опалубочных систем в настоящее время, к тому же в экономическом плане западные опалубки проигрывают отечественным.
Разброс цен на опалубочные системы достаточно велик – от 50 $/ м2 на отечественные опалубки до 400 $/ м2 на импортные.
В завершение нашего краткого обзора по опалубочным системам попытаемся сформулировать основные положения, на которые необходимо обратить внимание при их покупке:
•Комплексность системы. Комплексные системы, благодаря широкой номенклатуре входящих в них изделий, позволяют создавать конструкции разных форм и размеров (горизонтальные и вертикальные), начиная с мелких сооружений и вплоть до комплексов электростанций. Необходимо отметить, что приобретать комплексные системы вовсе не обязательно целиком и сразу. Фирма, в соответствии со своими задачами и финансовым положением, может остановить свой выбор сначала на одном типе опалубки, а уже в дальнейшем расширять номенклатуру изделий, будучи уверенной, что любые элементы системы будут стыковаться друг с другом.
•Продуманность замков и элементов крепления. От ка-
чества элементов крепления во многом зависит качество поверхности получаемой стены, перекрытия, колонн и т.п., а также скорость монтажа. Крепежные элементы должны обеспечивать быстрое и безопасное соединение элементов опалубки в горизонтальных и вертикальных конструкциях.
•Наличие программного обеспечения, позволяющего на основании проектной документации и предполагаемых сроков строительства осуществить планирование последовательности опалубочных работ, рассчитать необходимое количество транспортных единиц, составить точную спецификацию элементов опалубки и смету затрат.
•Предоставление технического сопровождения и обучения персонала.
•Возможность аренды опалубки. Многие ведущие фир-
Ä
Å
Ç

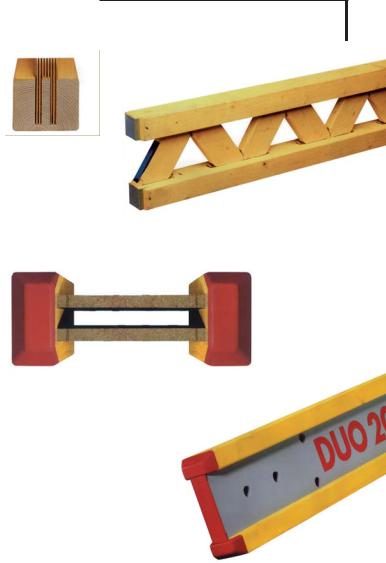

êËÒ. 1.15 éÔ‡ÎÛ·Ó˜Ì˚ ·‡ÎÍË.
Ä - PERI;
Å - THYSSEN HUNNEBECK; Ç - DOKA.
мы предоставляют возможность аренды опалубки или какихто ее элементов. Это дает возможность испытать новые системы или их части перед приобретением.
1.7.2.2 Несъемные опалубки
Способ возведения стен с использованием несъемной опалубки представляет собой некий гибрид двух технологий: монолитного домостроения и возведения стен из пустотных блоков или из крупноразмерных панелей.
Обозначим основные этапы применения данной технологии: возведение участка стены из специальных блоков или панелей, установка арматуры (кроме случаев монтажа арматуры в панелях в заводских условиях) и заполнение бетоном внутренних пустот.
Блоки (или панели) в данной случае выполняют функции опалубки, но в отличие от сборно-разборной технологии они не демонтируются после достижения бетоном необходимой прочности, а становятся частью стены.
На Западе системы несъемной опалубки получили достаточно широкое распространение, в том числе и в странах со сложными климатическими условиями. Основная их область применения – это жилые дома, небольшие промышленные и хозяйственные постройки. В большинстве систем существуют ограничения по высоте применения – 5 этажей.

дйзлнкмднаЗзхЦ лалнЦех а нЦпзйгйЙаа
Ç à Ñ ë Ç Ö ê ï ì
Ç à Ñ ë Å é ä ì

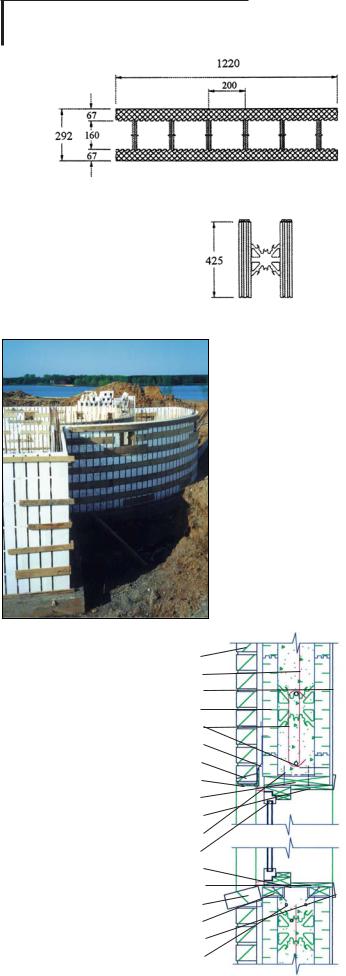

кЛТ. 1.16 зВТ˙ВПМ‡fl УФ‡ОЫ·Н‡. лЪВМУ‚УИ ·ОУН
ЛБ ФВМУФУОЛТЪЛ УО‡ (·‡БУ‚˚И) (“лЪ УЛЪВО¸М‡fl ТЛТЪВП‡ ДДЕ”).
кЛТ. 1.17 еУМЪ‡К Б‰‡МЛfl ЛБ МВТ˙ВПМУИ УФ‡ОЫ·НЛ. о ‡„ПВМЪ (“лЪ УЛЪВО¸М‡fl ТЛТЪВП‡ ДДЕ”).
|
|
4 |
|
|
|
11 |
|
êËÒ.1.18 |
10 |
||
и ЛПВ НУМТЪ ЫНЪЛ‚МУ„У В¯ВМЛfl – |
1 |
||
ÚÂıÌÓÎÓ„Ëfl ÌÂÒ˙ÂÏ̇fl ÓÔ‡Î۷͇. |
|||
йНУММ˚И Ф УВП Т ‰ВЪ‡ОflПЛ |
13 |
||
М‡ ЫКМУИ НЛ ФЛ˜МУИ У·ОЛˆУ‚НЛ |
|||
(“лЪ УЛЪВО¸М‡fl ТЛТЪВП‡ ДДЕ”). |
15 |
||
|
|
||
1 - |
·ÎÓÍË ÄÄÅ; |
9 |
|
2 - |
ÓÍÌÓ; |
|
|
3 - |
ПУМУОЛЪМ‡fl ·ВЪУММ‡fl ФОЛЪ‡; |
6 |
|
4 - |
ÍË Ô˘̇fl Í·‰Í‡; |
8 |
|
5 - |
̇ ÛÊ̇fl Ó·Îˈӂ͇; |
||
6 - Ô ÂÏ˚˜Í‡; |
16 |
||
7 - |
ÍË Ô˘Ì˚È ÓÚÎË‚; |
||
8 - |
‰В В‚flММ‡fl УНУММ‡fl ‡П‡; |
14 |
|
9 - |
‚У‰УТЪУН; |
||
10- „ЛФТУН‡ ЪУМ 12 ПП; |
2 |
||
11- ‚ ÚË͇θ̇fl ‡ χÚÛ ‡; |
|||
|
|||
12- „У ЛБУМЪ‡О¸М‡fl ‡ П‡ЪЫ ‡; |
17 |
||
13- ‡ ÏË Û˛˘‡fl ÒÍÓ·‡; |
|
||
14- ‡ÌÍ Ì˚È ·ÓÎÚ; |
16 |
||
15УˆЛМНУ‚‡ММ‡fl „Л‰ УЛБУОflˆЛfl; |
7 |
||
16ФОЛМЪЫТ; |
|||
17ÓÍÓ̘‡ÌË ·ÂÚÓ̇; |
8 |
||
18ÍÓÊÛı; |
|||
19ÓÍÓ̘‡ÌË Ô ‚Ó„Ó Á‡ÎË‚‡ |
18 |
||
|
·ÂÚÓ̇; |
20- „Л‰ УЛБУОflˆЛfl; |
12 |
|
21- ‡ ÏË Ó‚‡Ì̇fl ÒÂÚ͇. |
||
|
Основное преимущество несъемных опалубок состоит в небольшом весе изделий, несложной технологии и возможности вести строительство без применения тяжелой техники.
Наиболее широко известны в настоящее время несъемные опалубки, выполненные из пенополистирола. Но в то же время существуют и другие перспективные материалы для данной технологии, например ДСП. Также необходимо отметить, что в технологии кладок из пустотных бетонных блоков (рассмотренных в разделе 2.2.2.2.4) также применяют способ замоноличивания с армированием отдельных участков стены для повышения ее несущей способности (например, устройство несущих столбиков). Роль опалубок в данном случае выполняют бетонные пустотные блоки.
В данной книге рассмотрим технологию возведения стен из несъемных опалубок, выполненных из пенополистирола и ДСП.
Несъемная опалубка из пенополистирола
Основным преимуществом применения технологии несъемной опалубки из пенополистирола является возможность возведения многослойной ограждающей конструкции с необходимым сопротивлением теплопередачи за один технологический цикл, т.е. стена получается сразу “теплой” и не требует дальнейшего утепления. Получаемая ограждающая конструкция представляет собой “сэндвич”: железобетон, с двух сторон покрытый слоями теплоизоляции.
Помимо высоких теплоизоляционных характеристик подобная стена обладает и хорошей звукоизоляцией.
Пенополистирол, используемый в данной конструкции, является горючим материалом, поэтому особое внимание должно уделяться защитно-декоративным покрытиям с внутренней и наружной сторон стены.
В связи с тем, что внутренним слоем ограждающей конструкции является пенополистирол, у жильцов могут возникнуть некоторые трудности с креплением на стену полок, шкафчиков и т.п. Дюбели должны крепиться в бетонный слой, для этого необходимо учитывать длину крепежных элементов, а их месторасположение согласовывать с конструктивными особенностями ограждающей конструкции (чтобы не попасть только в слой пенополистирола или в воздушные пустоты).
Как уже говорилось выше, элементы опалубок могут быть выполнены либо в виде блоков (наиболее распространенный вариант), либо в виде панелей. Рассмотрим подробнее обе эти конструктивные системы.
Блоки из пенополистирола, используемые в качестве несъемной опалубки, представляют собой две пластины, соединенные друг с другом специальными стяжками (рис. 1.16). Внутреннее пространство между пластинами заполняется бетоном, который после затвердевания образует монолитную стену. В качестве армирующих элементов в бетоне используются вертикальные и горизонтальные стержни из арматуры.
Стяжки должны выполняться из такого материала и такой формы, чтобы обеспечить геометрическую неизменяемость стен во время бетонирования, т.е. воспринимать давление свежеуложенной бетонной смеси.
Основным элементом блочной системы является стеновой модуль (базовый), выполненный в нескольких типоразмерах. Кроме того, система обычно включает угловые блоки (под 90°, с переменным углом), торцевые заглушки, а также дополнительные элементы, например блок с выступом для кирпичной кладки, конический блок и др.

дйзлнкмднаЗзхЦ лалнЦех а нЦпзйгйЙаа
Чем больше номенклатура системы, тем более богатые возможности получает архитектор для решения пластики фасада. Блоки являются мелкоштучными элементами, и, следовательно, с их помощью можно достаточно легко строить дома со сложными криволинейными планами – эркерами, закругленными углами, и т.п. (см. рис. 1.17). Для того, чтобы выполнить криволинейную стену из стандартных элементов, с внутренней стороны блока делаются вырезы, количество которых зависит от требуемого радиуса. Полученный таким образом элемент на время заливки бетона требует дополнительного укрепления.
Благодаря малому весу блоков, для их монтажа не требуется никакой специальной строительной техники, а простота технологии исключает необходимость в рабочих высокой квалификации.
Монтаж блоков ведется по принципу кирпичной кладки со смещением, что позволяет обеспечить требуемую жесткость стены. Благодаря системе замков, расположенных на кромках блоков, осуществляется их надежное соединение. Для укрепления вертикальной арматуры и сохранения целостности железобетона используется метод соединения арматуры “внахлест” (посредством механического укрепления проволокой).
Требуемая несущая способность стен обеспечивается правильно подобранной маркой бетона и соответствующим классом арматуры.
Прокладка электропроводки, вентиляционных блоков и канализационных труб производится до заполнения блоков бетоном в предварительно вырезанных отверстиях.
Технология строительства позволяет устройство различных вариантов перекрытий: деревянных, из монолитного или сборного железобетона. Выбор типа перекрытия определяется проектом.
Необходимо обратить внимание, что чрезвычайно важным при возведении зданий с использованием несъемной опалубки является соблюдение технологии производства бетонных работ, что требует обеспечения контроля за качеством бетонирования (в т.ч. грамотный подбор бетонной смеси, особенно при отрицательных температурах) и правильной установкой арматуры
Ä
Å
кЛТ. 1.20 “нВ ПУФ УЩЛОЛ” ‰Оfl М‡ ЫКМ˚ı ТЪВМ
(ÔÓ Ï‡ÚÂ Ë‡Î‡Ï ÙË Ï˚ LINDAB).
кЛТ.1.19 лЪВМУ‚˚В Ф‡МВОЛ
ЛБ ФВМУФУОЛТЪЛ УО‡ (игДлнЕДм).
Панели из пенополистирола, в отличие от мелкоштуч- |
Ä - Ó·˘ËÈ ‚ˉ; |
||||
Å - ÒıÂχ Ô ÓıÓʉÂÌËfl |
|||||
ных блоков, являются крупноразмерными элементами с вы- |
|||||
ЪВФОУ‚У„У ФУЪУН‡. |
|||||
сотой обычно равной высоте этажа, и длиной 2-3 м (рис. |
|
|
|||
1.19). Часть внутренних пустот панелей (по расчету) армиру- |
|
|
|||
ется и замоналичивается, а другие могут быть использова- |
|
|
|||
ны для укладки коммуникаций. |
|
|
|
||
|
|
|
êËÒ. 1.21 |
||
|
|
|
|
ÇÓÁ‚‰ÂÌË Á‰‡ÌËfl ÔÓ ÚÂıÌÓÎÓ„ËË |
|
|
|
|
|
“нЦкейЕгйд” (нДгСйе-икйоагъ) |
|
Ä |
|
Å |
|
||
|
|
|
|||
|
|
|
|
Ç |
|
|
|
|
|
|
