Ä

Å

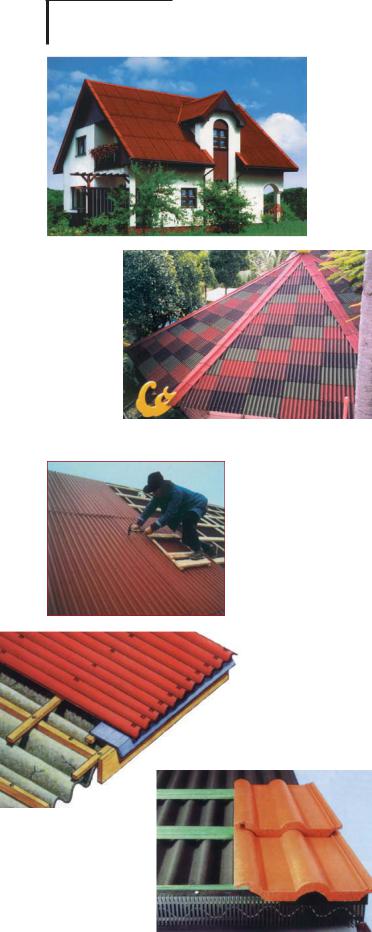

кЛТ.2.4.96 д У‚ОЛ, ‚˚ФУОМВММ˚В

ЛБ ‚УОМЛТЪ˚ı ·ЛЪЫПМ˚ı ОЛТЪУ‚

ONDULINE.

Ä

кЛТ.2.4.97 ЗУОМЛТЪ˚В ·ЛЪЫПМ˚В ОЛТЪ˚

ПУ„ЫЪ ЛТФУО¸БУ‚‡Ъ¸Тfl Н‡Н: Д - Н У‚ВО¸М˚И П‡ЪВ Л‡О

‰Оfl МУ‚У„У ТЪ УЛЪВО¸ТЪ‚‡ (GUTTA group);

Е - Н У‚ВО¸М˚И П‡ЪВ Л‡О ‰Оfl ВНУМТЪ ЫНˆЛЛ (ONDULINE);

Ç - ÔÓ‰ÎÓÊ͇ ÔÓ‰ ‰ Û„ËÂ Í Ó‚ÂθÌ˚ χÚ ˇÎ˚ (ONDULINE).

Å

Ç

Существует несколько способов укладки сланцевой кровли в зависимости от формы, придаваемой плиткам (рис. 2.4.93). Данные типы укладки получают названия либо по форме кровельных плиток (прямоугольный, изогнутый, ромбовидный), либо по способу укладки (английский, французский или немецкий).

Сланцевые кровли, устраиваемые по английскому способу (прямоугольный вид укладки), покрываются плитками, имеющими форму прямоугольника. В зависимости от уклона, укладывают разное количество слоев сланцевой плитки. Данный способ лучше всего подходит для классического стиля. Он может использоваться для облицовки кровли любой формы и площади.

В сланцевой кровле по немецкому способу (изогнутый тип укладки) применяется квадратная плитка со скошенными боковыми углами. Данный тип укладки позволяет придавать кровле плавные контуры. Большинство известных замков и дворцов европейских монархов и аристократии были покрыты именно этим способом. Его также часто используют при выполнении декоративных элементов для украшения фасадов и крыш.

Характерным признаком французского способа (ромбовидный тип укладки) является укладка плиток под углом к карнизу. Укладка плиток под углом к карнизу производится для того, чтобы вода стекала по наклонной кромке плитки и через нижний угол капала на нижнюю плитку. Чем более пологой является кровля, тем больший принимается угол наклона рядов плиток к карнизу. Естественно, что при такой укладке ускоряется сток воды с кровель, так как она не задерживается на уширенной части плиток. Обрешетка должна быть сплошной.

Для получения водонепроницаемой кровли при выборе направления укладки плиток (вправо или влево) следует учитывать направление господствующих ветров. Плитки укладываются таким образом, чтобы они перекрывали друг друга на 60 - 90 мм; этот размер должен быть тем больше, чем меньше уклон ската кровли.

Ромбовидный тип укладки идеально подходит для зданий, выдержанных в духе новых архитектурных стилей и направлений. Такая укладка гармонично, не нарушая геометрии, сочетается с медным покрытием кровли.

2.4.3.5 Волнистые неметаллические листы

Как уже говорилось выше (в разделе 2.4.3.4), термин "шифер" исторически стал синонимом асбестоцементных кровельных материалов, в первую очередь, волнистых листов. Вследствие этого и другие кровельные материалы, имеющие форму волнистых листов, часто также называют шифером: безасбестовый шифер, еврошифер (волнистые листы из битума).

2.4.3.5.1 Асбестоцементный шифер

Отношение к асбестоцементу в мире далеко не однозначно. Существует мнение, что асбест является экологически вредным материалом (канцерогеном), поэтому во многих западных странах его применение законодательно запрещено. В научных кругах России по этому поводу также идет полемика. Мы же можем лишь констатировать тот факт, что асбесто-це-

мент в России не запрещен, и его по-прежнему достаточно широко применяют в строительстве.

Асбестоцементный шифер – недорогой, легкий в монтаже и один из самых известных кровельных материалов.

Асбестоцементные листы получают формованием смеси портландцемента, асбеста и воды, с последующим затвердеванием. Тонкие волокна асбеста, равномерно распределенные в цементе, образуют армирующую сетку, существенно повышающую его прочность при растяжении и ударную вязкость.

Механические свойства асбеста определяются многими факторами: содержанием асбеста и его качеством (средняя длина волокон и их диаметр), равномерностью распределения волокон в цементе, его химико-минералогическим составом и тонкостью помола, плотностью асбестоцементного камня и т.д.

Качество шифера, как и других материалов, зависит также от оснащения производства (установки современных производственных линий) и соблюдения технологий.

На Западе волнистые асбестоцементные листы производятся с использованием металлических профильных прокладок, что обеспечивает высокую точность геометрии волны. На российских же заводах в основном используется так называемый беспрокладочный способ производства, который не обеспечивает достаточной точности профиля.

Современные асбестоцементные кровельные листы для повышения их декоративных свойств и увеличения срока службы окрашивают. Окрашивание осуществляется силикатными красками или красками на фосфатном связующем, с использованием различных пигментов. Краска, которой покрывают готовые листы шифера, образует защитный слой, предохраняющий изделие от разрушения, снижающий водопоглощение и повышающий морозостойкость.Такой защитный слой уменьшает объем выделений асбеста в окружающую воздушную среду и увеличивает срок службы шифера в 1,3 - 1,5 раза.

Волнистые листы из асбестоцемента рекомендуется применять для кровель с уклоном более 12°; вес 1 м2 такой кровли составляет 10-14 кг. Материал используют для зданий любого назначения, в том числе и для малоэтажных домов.

2.4.3.5.2 Безасбестовый шифер

В связи с запрещением применения асбеста во многих странах, его стали заменять другими материалами: растительными (целлюлоза, джут и т.п.), минеральными (щелочестойкое стекловолокно, базальтовое волокно, минерализованное растительное волокно и т.п.) и синтетическими (поливиниловые и полиакрилонитриловые).

Безасбестовый или цементно-волокнистый шифер – это современный вариант традиционного материала (рис.2.4.94, 2.4.95).

Бесасбестовый шифер характеризуется небольшим весом (0,2 кН/м2); высокой эластичностью; устойчивостью к перепадам температур; коррозионной стойкостью; устойчивостью к биологическому воздействию; незначительными температурными деформациями; хорошей шумозащитой; а также негорючестью.

Область применения безасбестового шифера очень широка – от производственных корпусов, зданий сельскохозяйственного назначения, жилых домов, павильонов, строений аэропортов, спортивных сооружений (теннисных залов, закрытых помещений большой площади) до садовых домиков и всевозможных построек временного назначения.

êËÒ. 2.4.98 ä Ó‚ÂθÌ˚ "Ò˝Ì‰‚˘-Ô‡ÌÂÎË"

HOESCH BAUSYSTEME (THYSSENKRUUP).

êËÒ. 2.4.99 ëÚ˚Í Í Ó‚ÂθÌ˚ı

"Т˝М‰‚Л˜-Ф‡МВОВИ" (абйЕмС).

кЛТ. 2.4.100 дУМВН Н У‚ОЛ ЛБ "Т˝М‰‚Л˜-Ф‡МВОВИ" (абйЕмС).

кЛТ. 2.4.101 лН ˚ЪУВ Н ВФОВМЛВ "Т˝М‰‚Л˜-Ф‡МВОЛ"

HOESCH BAUSYSTEME (THYSSENKRUUP).
