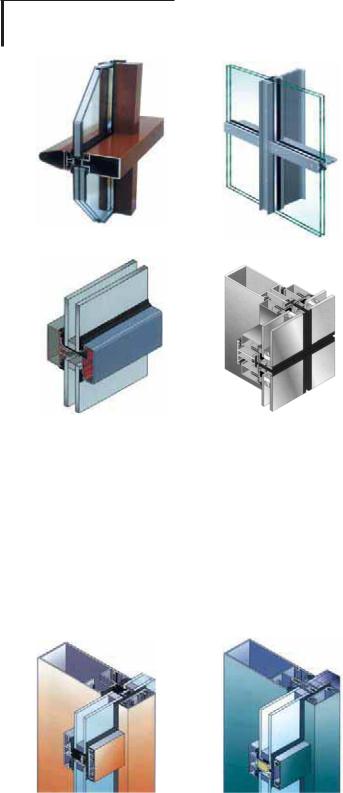

кЛТ. 2.2.114 и ЛПВ ˚ НУМТЪ ЫНЪЛ‚М˚ı ЫБОУ‚

ЛБ ‡БОЛ˜М˚ı ТЛТЪВПМ˚ı Ф УЩЛОВИ: Д - кЫТДО˛ПлЪ УИ;

Å - SCHUCO; Ç - REYNAERS; É - HUECK.

êËÒ. 2.2.115

"нВФО˚В" ‡О˛ПЛМЛВ‚˚В Ф УЩЛОЛ (HUECK) Т ЪВФОУЛБУОflˆЛУММУИ ‚ТЪ‡‚НУИ:

Д - ЛБ ‡ ПЛ У‚‡ММУ„У ТЪВНОУ‚УОУНМУП ФУОЛ‡ПЛ‰‡; Е - c Б‡ФУОМВМЛВП ЛБ ФУОЛЫ ВЪ‡М‡.

Для стеклянных фасадов используются в основном алюминиевые профили (рис.2.2.115), но в последнее время все большую популярность приобретают стальные профили. Могут применяться также и комбинированные профили – см. рис. 2.2.119.

Фасадные системы из алюминиевых профилей могут усиливаться стальными профилями, если это требуется по статическому расчету, так как по несущей способности алюминий уступает стали.

Основным преимуществом стальных конструкций (рис. 2.2.118) по сравнению с алюминиевыми аналогами являются лучшие характеристики по огнестойкости и безопасности, а также прочностные характеристики стали, позволяющие реализовывать многие проекты без применения несущих подконструкций и выполнять гораздо большие пролеты в фасадной сетке.

При одних и тех же размерах стеклопакетов, габариты стоек и ригелей в стальных сериях значительно меньше, чем в алюминиевых. Это существенно улучшает эстетические характеристики светопрозрачных конструкций как снаружи, так и изнутри, а также минимизирует количество материалов.

Стекло, стеклопакеты

Не менее важную роль при создании фасадной конструкции помимо несущих конструктивных элементов – профилей – играет и прозрачный материал – стекло.

Ассортимент производимого сегодня стекла настолько широк, что может привести в замешательство неподготовленного потребителя. Для того чтобы сориентироваться в этом многообразии и сделать правильный выбор, необходимо четко представлять, в каких условиях будет эксплуатироваться то или иное стекло. Так, например, не рекомендуется использование тонированного стекла, с коэффициентом пропускания меньше 50%, в качестве облицовочного фасадного остекления, поскольку в жаркий солнечный день панели из него могут нагреваться до температуры 80-90°С и выше. Это создает большие температурные напряжения, которые могут привести к разрушению панели со всеми вытекающими отсюда последствиями. В подобных случаях необходимо применение специальных закаленных, армированных и ламинированных стекол.

Для фасадов используется специальное закаленное стекло, на которое наносится особая краска типа керамической фриты. Обработанный таким образом лист используется в качестве непрозрачной закрывающей панели для фасадных парапетов, причем его можно вставить в стеклопакет или использовать самостоятельно. По желанию архитектора, на стекло различные узоры по методу шелкографии (ряд фирм выполняет такие индивидуальные заказы).

Для теплых фасадов применяется не одиночное стекло, а обязательно стеклопакет. Для структурного остекления, о котором пойдет речь ниже, применяется особая конструкция стеклопакетов, которая позволяет обеспечить их надежное крепление к профилям.

2.2.5.2 Стоечно-ригельные конструкции

Стоечно-ригельные конструкции чаще всего применяются для возведения профильных фасадов (рис. 2.2.120, 2.2.121). Свое название они получили благодаря тому, что основными конструктивными элементами в этой системе являются вертикальные несущие стойки, к которым механическим путем крепятся горизонтальные ригели. Несущая структура такой конструкции располагается с внутренней теплой стороны навесной стены.

Соединение стоек и ригелей в различных конструкциях может осуществляться по-разному. В вертикально расположенной навесной стене соединение выполняется "внахлест", когда профили частично перекрывают друг друга. Ригель прикрепляется к стойке с использованием экструдированного

лнЦзх а оДлДСзхЦ лалнЦех

êËÒ. 2.2.118 åÓÌÚ‡Ê Ù‡Ò‡‰Ì˚ı ÒڇθÌ˚ı Ò ËÈ ÓÒÛ˘ÂÒÚ‚ÎflÂÚÒfl

·ВБ Ф ЛПВМВМЛfl Т‚‡ НЛ (ДгынкЦвС).

кЛТ.2.2.116 оУ П‡ ‚МВ¯МЛı ‰ВНУ ‡ЪЛ‚М˚ı М‡НО‡‰УН ПУКВЪ ·˚Ъ¸ Т‡ПУИ ‡БМУИ

(REYNAERS).

кЛТ. 2.2.117 л‚ВЪУФ УБ ‡˜М˚И Щ‡Т‡‰ ЛБ ТЪ‡О¸М˚ı Ф УЩЛОВИ RP Technik (ДгынкЦвС).

Ä

алюминиевого соединителя, закрепленного в ригеле с помощью прижимных винтов. Соединитель затем крепится к вертикальному несущему профилю винтами. Такой метод соединения обеспечивает высокий уровень регулирования ригеля даже на строительной площадке. Место соединения ригеля и несущего профиля герметизируется прокладкой из морозостойкой резины (ЕPDM).

Соединение несущих профилей и ригеля наклонно расположенной навесной стены может осуществляться при небольшом наклоне ригеля к несущему профилю. Такой способ позволяет осуществлять дренаж из ригеля в несущий профиль, исключая нарушение вертикальной дренажной камеры в несущем профиле. В канале резиновой прокладки вертикального профиля располагают уплотнитель из EPDM, который герметизирует стык вертикального профиля и ригеля без необходимости применения силикона. Вставленные ригели крепятся к несущему профилю винтами из нержавеющей стали. Возникающая при обеспечении наклона ригеля разница в уровнях прокладочных каналов компенсируется применением различных по своим размерам уплотнительных резинок в несущем профиле и в перекладине.

Соединение между вертикальным и горизонтальным профилями может осуществляться также путем частичного углубления ригеля в вырезы в вертикальном профиле.

Узлы сопряжения конструкции со стеной и с основаниями, а также узлы крепления фасадов и кровель выполняются посредством специально разработанных элементов, являющихся составной частью систем. Данные узлы позволяют надежно тепло- и гидроизолировать узлы примыканий к постройке, компенсировать температурные изменения размеров сопрягающихся конструкций.

Углы (сопряжения двух плоскостей) в фасадах выполняются с помощью специальных профилей. Переломы могут быть как в горизонтальной, так и в вертикальной плоскостях.

Стеклопакеты устанавливаются снаружи на алюминиевые опорные пластины, которые предварительно закрепляются к ригелю. В процессе монтажа стеклопакеты фиксируются по месту с помощью синтетических скоб, привинченных к несущим профилям. Уплотнители из морозостойкой резины обеспечивают герметизацию стыков между стеклом и алюминиевыми несущими профилями. Прижимные планки стеклопакетов крепятся болтами из нержавеющей стали, и затем на прижимные планки защелкиваются декоративные алюминиевые крышки.

êËÒ. 2.2.120 ÑÎfl ‚ÓÁ‚‰ÂÌËfl

Ф УЩЛО¸М˚ı Щ‡Т‡‰У‚ ˜‡˘В ‚ТВ„У Ф ЛПВМfl˛ЪТfl ТЪУВ˜МУ- Л„ВО¸М˚В НУМТЪ ЫНˆЛЛ:

Ä - HUECK;

Å - REYNAERS;

З - кЫТДО˛ПлЪ УИ; Й - SCHUCO.

Ç

É

Обязательным требованием ко всем профильным системам является вывод конденсата. Это самый сложный и самый серьезный вопрос, на который необходимо обращать особое внимание при остеклении фасада, так как стеклопакет одной своей поверхностью выходит на улицу, а другой – в теплое помещение. Это значит, что у него обязательно есть зона, температура которой близка к температуре выпадения конденсата, то есть к точке росы. В этой зоне образуются капельки воды, которые нужно вывести из системы, при этом фасадная система должна оставаться герметичной и со стороны улицы (защита от внешних воздействий), и со стороны помещения (чтобы не допустить теплопотерь).

ÅСуществует несколько способов вывода конденсата.

Один их них – когда около каждого стеклопакета в нижней части делаются два или больше дренажных отверстий, через которые конденсат выводится из-под стеклопакета наружу. Конденсат стекает по горизонтальным элементам к узлу крепления со стойкой, попадает в нее, уходит вниз и в самой нижней части выводится наружу.

Вода в ригелях может отводиться наружу с помощью дренажной уплотнительной резинки, которая лежит на опорных алюминиевых пластинах. Эта резинка представляет собой внутренний уплотнитель стеклопакета и дренажную полку, обращенную наружу для отвода влаги. Эта экструдированная прокладка-уплотнитель может быть различных размеров по глубине, в зависимости от толщины стеклопакета или панели.

Вместах соединения несущих профилей (в случаях вертикального и наклонного расположения витражей) в дренажные каналы вертикальных профилей могут вклеиваться специальные пластиковые детали, отводящие влагу наружу или в пространство под декоративную крышку. Это обеспечивает дополнительную герметизацию стыка.

Воконных системах вывод конденсата происходит через отверстия, которые есть в каждом окне, – в алюминиевом

ипластиковом. На них ставят прикрывающие колпачки.

Другим важным моментом правильного функционирования стеклопакета является вентиляция пространства вокруг него. Удаление влаги через дренажные каналы недостаточного размера, а также плохая вентиляция стеклопакетов могут привести к образованию плесени и росту грибков.

ВГермании, где накоплен уже большой опыт эксплуатации подобных конструкций, специалисты обращали внимание на то, что плесень разъедает торец стеклопакета, покрытый герметиком, и нарушает герметичность, что приводит к образованию конденсата внутри стеклопакета и отпотеванию его средней части. В связи с этим важно помнить не только об удалении влаги в зоне стеклопакета, но и о вентиляции. В продуманных фасадных системах, у достаточно серьезных фирм-по- ставщиков профилей часто имеются отверстия в зоне углов стеклопакета, как правило в каждом углу, для того чтобы пространство вокруг стеклопакета могло нормальным образом вентилироваться.

Вфасадных системах из алюминиевых профилей должно быть предусмотрено решение проблем компенсации теплового расширения конструкций (особенно при их зна-

чительных размерах). Горизонтальное расширение элементов навесной стены может компенсироваться путем привинчивания ригеля к несущему вертикальному профилю через продолговатые горизонтальные отверстия и применением резиновых прокладок в стыках. Вертикальное расширение в местах соединения вертикальных профилей может компенсироваться с помощью расширительного профиля (выполняющего и функцию усиления конструкции). Такой профиль помещается во внутренние полости двух вертикально соединяемых несущих элементов.

Существует несколько принципов крепления конструкции фасада здания. Один из них – навесная самонесущая система, когда вся фасадная конструкция навешивается перед стеной или каркасом здания снаружи и крепится вертикальными стойками только на плитах перекрытия. А горизонтальные ригели являются элементами, которые только передают вес стеклопакета. Эта система достаточно проста в работе, но требует наружного монтажа. А так как установка стеклопакетов ведется снаружи, то необходимо наличие либо лесов, либо навесных монтажных приспособлений в виде люлек.

Существуют системы, когда фасад встраивается в здание, в этом случае конструкция устанавливается от пола одного этажа до плиты перекрытия следующего, но при этом торцы перекрытий остаются незащищенными, их необходимо декорировать и теплоизолировать, поскольку они являются проводниками холода внутрь здания.

Когда необходимо перекрывать большие пролеты, то часто бывает экономически нецелесообразно увеличивать жесткость конструкции путем усиления жесткости алюминиевых конструкций, проще сзади поставить дешевый стальной каркас, на который закрепить алюминиевые конструкции. Размеры пролетов, для которых могут быть применены алюминиевые системы, определяются расчетом (сопроматом).

При выборе конструкции необходимо помнить также о пожаробезопасности. Разработаны специальные программы и алюминиевых огнестойких конструкций из стоечно-ригельных профилей, которые могут применяться не только в вертикальных фасадах, но и в светопрозрачных крышах, внутренних перегородках и ограждающих конструкциях (рис. 2.2.122).

При стоечно-ригельной конструкции на фасаде имеются вертикальные и горизонтальные членения. При структурном остеклении фасад представляет собой гладкую стеклянную поверхность. Существует также промежуточный вариант, когда вертикальные или горизонтальные накладки пересекают фасад. Они могут иметь различные цвета и формы, которые позволяют акцентировать на них внимание.

Стеклопакеты при этом варианте крепятся в одном направлении традиционным способом (для стоечно-ригельной конструкции), а в перпендикулярном направлении швы между соседними стеклопакетами герметизируются специальными резиновыми прокладками. Это накладывает ограничение на размеры применяемых стеклопакетов.

При такой конструкции фасада возможна также установка открывающихся элементов со стыками, не видимыми с фасада.

кЛТ. 2.2.121 к‡БОЛ˜М˚В Щ‡Т‡‰М˚В ТЛТЪВП˚ (ТЪУВ˜МУ- Л„ВО¸М˚В):

Д - Дгей; Е, З - кЫТДО˛ПлЪ УИ;

É, Ñ - REYNAERS; Ü, à - HUECK.

Ä
