способами: клепочным и клепочным с подгибами; с помощью крепежного профиля; кассетным способом (на болтах, навесное крепление).

2.2.4.3.16 Облицовочные "сэндвич-панели"

"Сэндвич-панели" (трехслойные панели) хорошо известны в качестве ограждающих конструкций. Они были рассмотрены нами выше, в разделе 2.2.2.3.2. Подобные конструкции применяются также и для вентилируемых фасадов. Но в данном случае они являются всего лишь облицовкой наружной стены, поэтому отличаются от традиционных (ограждающих) "сэндвич-панелей". Основное отличие данных облицовочных панелей от других типов облицовок – это сочетание декоративнозащитных свойств (присущих всем облицовочным материалам) и функции теплозащиты. Хотя, если в этом есть необходимость по расчету, пространство между панелью и стеной может быть заполнено теплоизоляционным материалом.

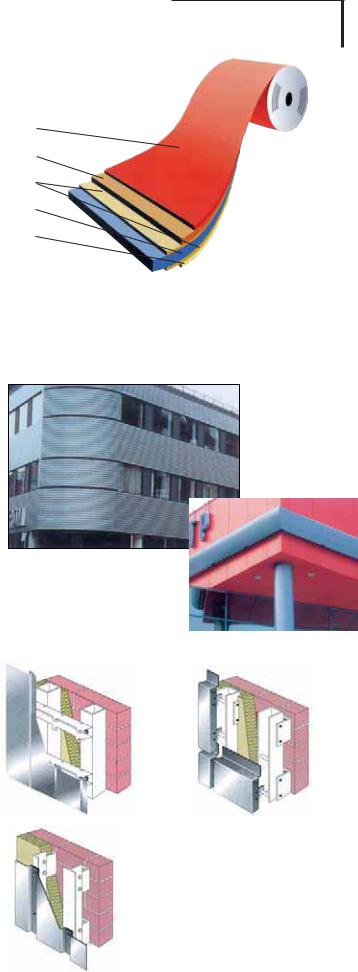

кЛТ. 2.2.103 и В‰‚‡ ЛЪВО¸МУ У· ‡·УЪ‡ММ˚И ЫОУММ˚И

‡О˛ПЛМЛИ Т М‡МВТВММ˚ПЛ ФУН ˚ЪЛflПЛ (ALCAN): 1 - ФУН У‚М˚И О‡Н; 2 - ФВ ‚Л˜М˚И ТОУИ;

3- Ф В‰‚‡ ЛЪВО¸М‡fl ıЛПЛ˜ВТН‡fl У· ‡·УЪН‡ ФУ‚В ıМУТЪЛ;

4 - ÌÂÒÛ˘ËÈ Ï‡Ú ˇÎ;

5 - Á‡˘ËÚÌ˚È Î‡Í.

2.2.4.4 Примыкания к общестроительным конструкциям

Наиболее ответственными местами любой конструкции являются узлы примыканий и сопряжений различных частей здания друг с другом. Не является исключением и вентилируемый фасад. При его устройстве встают вопросы по интегрированию оконных и дверных проемов, витражей в общую конструкцию; решению узлов примыканий к кровли и цоколю здания; устройству углов, как внешних, так и внутренних; а также обработке боковых сторон облицовки.

В различных системах эти задачи решаются с помощью специально разработанных элементов для каждой конкретной системы подоблицовочной конструкции и типа облицовочного материала.

При решении узлов примыканий облицовочных элементов к кровле необходимо предотвратить попадание воды с крыши в подоблицовочную конструкцию, обеспечить возможность свободной циркуляции воздуха в воздушной прослойке, придать завершенность внешнему виду фасада.

Устройство нижнего обрамления вентилируемого фасада (примыкание к цоколю) в основном ориентировано на решение чисто эстетических задач. Но в то же время должна быть обеспечена возможность беспрепятственного стекания воды так, чтобы она не попадала на поверхность стены.

Боковые стороны облицовки должны быть закрыты таким образом, чтобы закрывающий элемент вписался в общую сетку облицовки. Для этих целей может применяться как специальный боковой фартук, так и угловая панель.

Внешние и внутренние углы могут иметь прямолинейные и закругленные формы сгибов – рис. 2.2.101.

Включение окон в вентилируемую стену можно осуществить различными способами, выбор которых зависит от архитектурного решения фасада (в основном для новых зданий) или от существующих возможностей приспособления обшивки к оконным проемам (в основном для объектов реконструкции). Во всех случаях основной проблемой является модульность, которая зависит от многих факторов. Расположение окна может полностью совпадать с сеткой облицовки или совпадать только по вертикали, кроме того, окно может располагаться заподлицо с облицовкой или быть углубленным.

Ä

Å

êËÒ. 2.2.104 é·ÎˈӂӘÌ˚ ËÁ‰ÂÎËfl ËÁ ‡Î˛ÏËÌËfl

Ô ËÏÂÌfl˛ÚÒfl ‰Îfl Á‰‡ÌËÈ ‡Á΢ÌÓ„Ó Ì‡Á̇˜ÂÌËfl:

Ä - LUXALON (HunterDouglas);

Å - ALCAN („ ÛÔÔ‡ ÍÓÏÔ‡ÌËÈ "CMK").

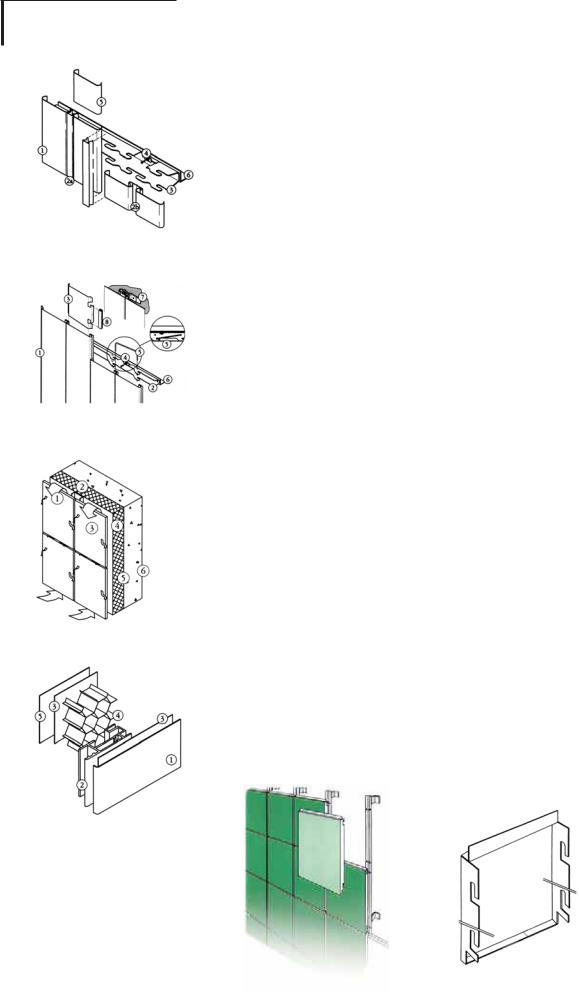

êËÒ. 2.2.106

о‡Т‡‰М˚В ТЛТЪВП˚ LUXALON (HunterDouglas)

Д - ТЛТЪВП‡ SINGLE SKIN ЪЛФ 1 1 - Ф‡МВО¸; 2‡- Ф УПВКЫЪУ˜М˚И Ф УЩЛО¸;

2·-"ЫЪУФОВММ˚И" Ф УПВКЫЪУ˜М˚И Ф УЩЛО¸;

3 - МВТЫ˘ЛИ Ф УЩЛО¸ ТЛТЪВП˚;

4 - ЛБУОЛ Ы˛˘ЛИ М‡·У ;

5 - ТЪ˚НУ‚У˜М˚И ˝ОВПВМЪ Ä Ф‡МВОВИ;

6 - ‚ТФУПУ„‡ЪВО¸М‡fl ФУ‰НУМТЪ ЫНˆЛfl.

Е - ТЛТЪВП‡ SINGLE SKIN ЪЛФ 2 1 - Ф‡МВО¸; 2 - МВТЫ˘ЛИ Ф УЩЛО¸;

3 - ТЪ˚НУ‚У˜М˚И ˝ОВПВМЪ Ф‡МВОВИ;

4 - ЛБУОЛ Ы˛˘ЛИ М‡·У ;

5 - ÒÍÓ·‡-ÙËÍÒ‡ÚÓ ;

6 - ‚ТФУПУ„‡ЪВО¸М‡fl ФУ‰НУМТЪ ЫНˆЛfl; 7 - ЫБВО Н ВФОВМЛfl;

8 - ЛБУОЛ Ы˛˘‡fl Ф УНО‡‰Н‡

Å

З - ТЛТЪВП‡ QuadroClad 1 - ‚ВМЪЛОflˆЛfl; 2 - ‰ ВМ‡КМ˚И Н‡М‡О;

3 - Ô‡ÌÂθ QuadroClad;

4 - ‚УБ‰Ы¯М˚И Ф УПВКЫЪУН;

5 - ЪВ ПУЛБУОflˆЛfl;

6 - ÌÂÒÛ˘‡fl ÒÚÂ̇

É- ÒÚ ÛÍÚÛ ‡ Ô‡ÌÂÎË Ç ТЛТЪВП˚ QuadroClad:

1 - Ô Â‰‚‡ ËÚÂθÌÓ ÓÍ ‡¯ÂÌÌ˚È Ë Ô Ó͇ڇÌÌ˚È ‚̯ÌËÈ

ОЛТЪ (‡О˛ПЛМЛИ 1,0 ПП); 2 - ˝НТЪ Ы‰Л У‚‡ММ˚И

‡О˛ПЛМЛИ; 3 - ТНОВЛ‚‡˛˘ЛИ ОЛТЪ;

4 - ‡О˛ПЛМЛВ‚˚В "ТУЪ˚";

5 - Ф В‰‚‡ ЛЪВО¸МУ УН ‡¯ВММ˚И ‚МЫЪ ВММЛИ ОЛТЪ (‡О˛ПЛМЛИ 0,5 ПП).

É

В случае заглубленного расположения окна возможно несколько вариантов выполнения оконных откосов:

1)откос из керамического гранита или иного негорючего облицовочного материала, совпадающего с облицовкой основного фасада;

2)откос из стали (оцинкованной или с полимерным покрытием);

3)из других материалов (горючих), при этом под облицовкой по пожарным требованиям должен быть специальный стальной экран.

Откос из керамического гранита является наиболее дорогим, хотя эстетически это может быть оправдано. Откосы из алюминия и металлопласта более дешевы и технологичны. Существует множество способов крепежа таких откосов, как из отдельных листов, так и из собранных заранее коробов. Выбор того или иного варианта откоса осуществляется архитектором при разработке конкретного проекта.

2.2.4.5 Проблемы, возникающие при проектировании и строительстве вентилируемых фасадов

1.Принцип модульности. При проектировании вентилируемых фасадов (конструкции которых состоят из штучных материалов) необходимо учитывать принцип модульности, то есть кратность размеров фасада размеру модуля. В первую очередь это касается размеров простенков между проемами.

2.Материал стены (основания). При подборе соот-

ветствующего элемента крепления несущего кронштейна, способного выдержать расчетную нагрузку, необходимо учитывать материал стены (основания). Наилучшими характеристиками обладают плотные однородные материалы (бетон, полнотелый кирпич), наихудшими – сильнопористые материалы (пенобетон, газобетон). Пустотелый кирпич занимает промежуточное положение. Сильнопористые материалы требуют подбора специального, зачастую дорогостоящего крепежа либо строго согласованного расположения несущих элементов сооружения (бетонных колонн, перекрытий) и несущих кронштейнов вентилируемого фасада. Здания с несущим стальным каркасом также требуют детальной проектной проработки, так как в них очень сложно снизить теплопотери, возникающие в точках крепления вентилируемого фасада к несущим стальным конструкциям (возникают "мостики холода").

3. Циркуляция воздуха в воздушной прослойке. При устройстве вентилируемых фасадов необходимо обеспечить беспрепятственный и эффективный воздушный поток по всей внутренней поверхности стены. Особое внимание следует обращать на то, чтобы на фасаде не образовывались "мертвые

зоны" без воздушной циркуляции (например, между оконными проемами).

4.Акустика. Наружная облицовка вентилируемого фасада за счет воздушного зазора и утеплителя является эффективным акустическим экраном. При этом нельзя забывать, что сам зазор является "акустической трубой" и любые звуки, производимые в нем, будут распространяться практически по всему фасаду (в пределах одной плоскости). При использовании некашированного утеплителя, на который при монтаже натягиваются мембраны большой площади, в процессе эксплуатации здания могут возникать неприятные шумовые эффекты. Для того чтобы уменьшить эффект гудения фасадов при порыве ветра, следует уменьшать зазоры между плитами облицовки.

5.Конструктивные и технологические элементы.

При проектировании необходимо включать в проект конструктивные и технологические элементы, способные улучшить работу вентилируемого фасада в конкретных условиях эксплуатации, продлить срок его службы, а также облегчить монтаж и последующее обслуживание. Этими элементами являются температурные швы, различного рода обрамления, примыкания, сливы, узлы сопряжения с другими элементами фасада или другими типами отделки и т.д.

6.Теплоизоляция. Чрезвычайно важным является выбор типа теплоизоляционного материала, котоый может не только обеспечить требуемые характеристики по теплосбережению, но и способен выдерживать нагрузки, возникающие при эксплуатации вентлируемого фасада. Для утепления фасадов допускается применять только материалы, имеющие Техническое свидетельство, разрешающее их использование именно в вентилируемых системах.

7.Коэффициент теплотехнической однородности

(нормируемый параметр).

8. Выставление оконных блоков строго параллельно не существующей плоскости стены, а будущей плоскости фасада (в противном случае глубина оконных откосов окажется разной, что будет заметно).

9. Экономический расчет. Грамотное проектирование позволяет удешевить систему вентилируемого фасада. Например, не имеет смысла проектировать систему с невидимыми элементами крепления (более дорогую) на большой высоте, так как выше 3-4 м они практически не видимы. Следует также понимать, что использование облицовки из мелкоштучных материалов, в конечном счете, не приводит к удешевлению фасада, так как экономия на облицовочном материале приводит к увеличению количества элементов крепления.

кЛТ. 2.2.108 ДО˛ПЛМЛВ‚˚И НУПФУБЛЪМ˚И П‡ЪВ Л‡О

(ALUCOBOND).

Ä
