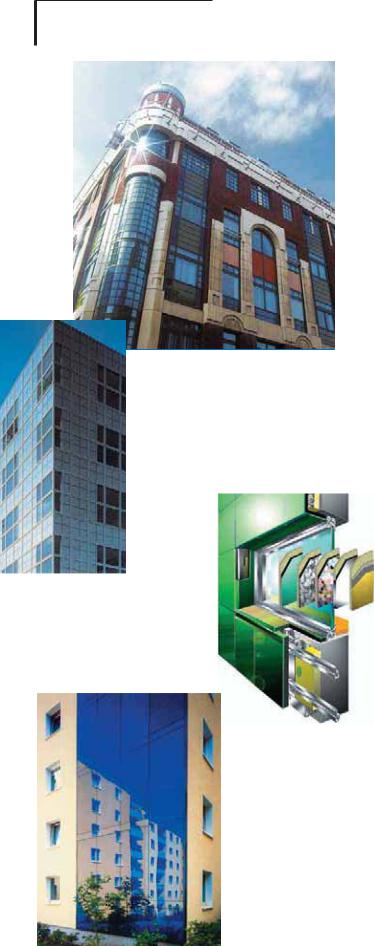

кЛТ. 2.2.91 СОfl ‚ВМЪЛОЛ ЫВП˚ı Щ‡Т‡‰У‚

‚ Н‡˜ВТЪ‚В У·ОЛˆУ‚НЛ ПУ„ЫЪ Ф ЛПВМflЪ¸Тfl ТФВˆЛ‡О¸М˚В МВФ УБ ‡˜М˚В УН ‡¯ВММ˚В ТЪВНО‡ (SAINT-GOBAIN).

êËÒ. 2.2.92 ê‡Á΢Ì˚ ÚËÔ˚

Ф‡МВОВИ ЛБ ‚ТФВМВММУ„У ТЪВНОУ„ ‡МЫОflЪ‡ (СыЗагл).

êËÒ. 2.2.93 î‡Ò‡‰, Ó·Îˈӂ‡ÌÌ˚È

ТЪВНОУФ‡МВОflПЛ (СыЗагл).

2. Другой тип стеклянных изделий для вентилируемых фасадов – армированное стекло (δ=6 мм), загрунтованное и окрашенное в любой цвет по шкале RAL.

3. На российском рынке представлена и еще одна разновидность стеклянных изделий – панель из вспененного

стеклогранулята, армированного с двух сторон сеткой из стекловолокна (рис. 2.2.92, 2.2.93). Толщина панели 12-26 мм. На эту легкую панель может крепиться цветное стекло (6 мм), натуральный или искусственный камень (2-6 мм), металлические пластины, стилизованные под бронзу, медь, золото. Возможно также изготовление мозаики или комбинированных поверхностей из плиток малых форматов.

Используются данные изделия и для устройства штукатурных фасадов. Панели крепятся механически при помощи саморезов к несущему профилю (в стык). Затем накладывается армирующая сетка, на которую наносится штукатурная смесь. Поверхность выравнивается, затем еще раз крепится армирующая сетка, и наносится грунтовочная цементная стяжка. После этого фасад можно покрывать любым декоративным малярным слоем.

2.2.4.3.13 Облицовочные изделия из стали

Для изготовления изделий, используемых для облицовки вентилируемых фасадов, применяется оцинкованная сталь с полимерным покрытием (рис. 2.2.94). Подробно особенности различных полимерных покрытий были рассмотрены в разделе 2.4.3.2.

Металлические облицовочные покрытия зданий – это, прежде всего, хорошо всем знакомые профилированные листы, сайдинг, а также металлические кассеты, облицовочные панели и другие элементы.

Профилированные (волнистые) листы

Для повышения жесткости металлические листы подвергаются профилированию, то есть придают им волнообразную форму. Профилированные, или, как их еще называют, гофрированные (волнистые), листы или профнастил производят из оцинкованной стали как с полимерным покрытием, так и без него. Волны на листах могут быть высокими и низкими и иметь различную форму.

Профилированные листы различаются:

•по форме и высоте гофры;

•по ширине готового профиля;

•по условиям применения.

Профилированные листы монтируются с помощью стальных винтов-саморезов того же цвета, что и сама панель. Разработаны также стеновые облицовочные листы со специальным невидимым креплением.

Разновидностью профилированных листов являются различные поперечногнутые и арочные профили. Они значительно расширяют возможности архитекторов, позволяют создавать криволинейные изделия для оформления углов стен, карнизов и коньков крыш.

Металлический сайдинг

Металлический сайдинг – это длинные легкие панели шириной 120-300 мм (рис. 2.2.96). Они изготавливаются из оцинкованной стали, стали с полимерными покрытиями и алюминия (см. ниже) различной цветовой гаммы. В качестве полимерного покрытия ведущие производители рекомендуют полиэстер, PVF2 и ПУРАЛ. Панели могут быть с гладкой или профилированной поверхностью.

Все панели металлического сайдинга имеют удлиненные отверстия в кромке панелей для компенсации воздействия теплового расширения. На торцах панелей расположены выемки для совмещения соседних панелей внахлест. На нижних замках панелей – отверстия для отвода конденсата.

Помимо рядовых панелей ведущие производители выпускают дополнительные комплектующие элементы – фасонные профили (торцевые и угловые рейки, откосы, отливы) – рис. 2.2.97. Существует также возможность изготовления этих элементов по чертежам заказчика.

Монтируется металлический сайдинг на деревянную или металлическую подконструкцию. Монтаж лучше всего вести внахлест. Можно использовать специальные соединительные элементы, но это приводит к удорожанию и появлению лишних линий на фасаде.

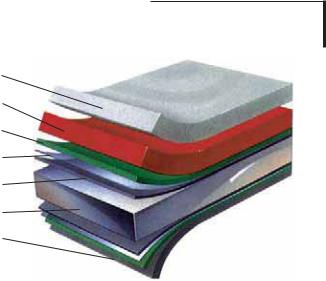

кЛТ. 2.2.94 лЪ ЫНЪЫ ‡ ТЪ‡О¸МУ„У УˆЛМНУ‚‡ММУ„У ОЛТЪ‡ Т ФУОЛПВ М˚П ФУН ˚ЪЛВП:

1 - Ô ÓÁ ‡˜Ì˚È Î‡Í;

2 - ‚ ıÌËÈ Î‡Í;

3 - „ ÛÌÚӂ͇;

4 - ÒÎÓÈ Ô‡ÒÒË‚‡ˆËË;

5 - ÒÎÓÈ ˆËÌ͇;

6 - Òڇθ;

7 - ËÁ̇ÌÓ˜Ì˚È Î‡Í.

Ä

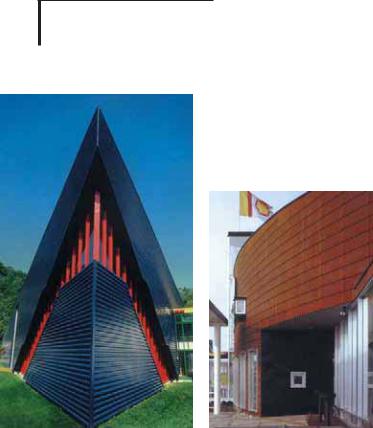

кЛТ. 2.2.95 лУ‚ ВПВММ˚В Щ‡Т‡‰˚ Б‰‡МЛИ

Т ПВЪ‡ООЛ˜ВТНЛПЛ У·ОЛˆУ‚У˜М˚ПЛ ЛБ‰ВОЛflПЛ:

Ä - GASELL;

Å - RANNILA.

Å

Особых требований к монтажу алюминиевого и стального сайдинга нет, так как эти материалы не реагируют на температурные колебания воздуха столь значительно, как виниловый сайдинг.

Металлический сайдинг широко используется для облицовки фасадов зданий общественного назначения (кафе, торговых павильонов и т.д.), а также зданий промышленного назначения (корпуса заводов, складские комплексы, терминалы и пр.).

Применяют стальной сайдинг и для специального строительства, где предъявляются повышенные требования по пожаробезопасности, коррозионной стойкости, устойчивости к агрессивным средам и др. (например, АЗС, станции техобслуживания а/м, автомойки, покрасочные камеры и т.д.).

При выборе сайдинга необходимо обращать внимание на форму верхнего и нижнего замка (у каждой фирмы-про- изводителя она своя), служащего для соединения панелей и во многом определяющего надежность крепления (замок должен плотно защелкиваться), а также на стабильность геометрических параметров.

Фасадные панели-кассеты

Фасадные объемные металлические панели, так называемые кассеты, представляют собой металлическую конструкцию с загнутыми с четырех сторон листами (см.рис. 2.2.99).

Цвет, фактура, поверхности кассет могут быть самыми разными. Можно добиваться различных эффектов, сочетая на фасаде кассеты различных цветов, фактур, используя различные способы навески кассет.

Для изготовления металлических кассет подходят любые тонкокатанные металлические листы, как с покрытием, так и без него, а также листы из композитного материала (об изделиях, из которого пойдет речь ниже).

Кассеты могут навешиваться на подоблицовочную конструкцию следующими способами:

• с помощью винтовых соединений, которые остаются снаружи (видимое крепление), при этом кассеты крепятся к вертикальной стойке с помощью винтов, которые фиксируют расположенные внахлест крепежные бортики двух соседних панелей, через заранее сделанные отверстия;

• на винтовых скрытых соединениях. Ширину шва можно варьировать, однако она должна быть не менее 5 мм;

лнЦзх а оДлДСзхЦ лалнЦех

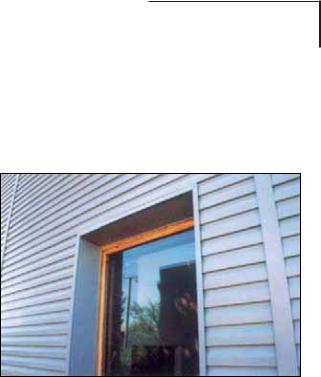

кЛТ. 2.2.96 аТФУО¸БУ‚‡МЛВ ‡БОЛ˜М˚ı ‰У·У М˚ı

˝ОВПВМЪУ‚ ФУБ‚УОflЪ ЫТФВ¯МУ В¯‡Ъ¸ Ф У·ОВП˚ ТЪ˚НУ‚НЛ Л У·ВТФВ˜Л‚‡Ъ¸ В‰ЛМ˚И ТЪЛО¸ Щ‡Т‡‰‡

(лнкйвикйеЦн).

лнЦзх а оДлДСзхЦ лалнЦех

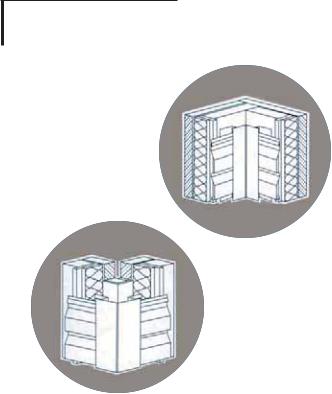

кЛТ. 2.2.97 дУМТЪ ЫНЪЛ‚М˚В ЫБО˚ Ф ЛП˚Н‡МЛИ Ф Л У·ОЛˆУ‚НВ ПВЪ‡ООЛ˜ВТНЛП Т‡И‰ЛМ„УП

(лнкйвикйеЦн):

Д - ‚МЫЪ ВММЛИ Ы„УО; Е - ‚МВ¯МЛИ Ы„УО.

•на болтах (навесное крепление), которые вставляются в обращенные наружу U-образные стойки. В месте навески обращенной внутрь кассеты край снабжен резиновой заглушкой, препятствующей скольжению кассеты и появлению стука. Конструкция навески позволяет в процессе эксплуатации здания легко заменять кассеты;

•с помощью заклепочных соединений.

Форма и размеры кассет определяются для каждого конкретного проекта и под индивидуальный заказ изготавливаются на заводе. В кассетах в заводских условиях выполняются отверстия для удаления конденсата. В конструкциях крепления кассет к подоблицовочной конструкции учтено термическое расширение в горизонтальном и вертикальном направлениях. Для этого отверстия под винтовое соединение выполняются большего размера, а соединения верхнего и нижнего краев кассет делаются подвижными.

Способ закрепления кассет на подоблицовочную конструкцию выбирается в зависимости от ветровой нагрузки и размеров кассет.

При выборе крепежа необходимо особое внимание уделить предотвращению образования гальванических пар стыкующихся материалов. Как правило, для винтов крепления рекомендуется применять нержавеющую сталь.
