кЛТ. 2.2.83 лЪ ЫНЪЫ ‡ О‡ПЛМЛ У‚‡ММУИ Ф‡МВОЛ (СыЗагл):

1 - ˆ‚ВЪМУИ О‡ПЛМ‡Ъ;

2 - ‡О˛ПЛМЛИ;

3 - ТОУЛТЪ˚И ФО‡ТЪЛН.

Ä

Å

Ç

É

кЛТ. 2.2.84 лФУТУ·˚ Н ВФОВМЛfl О‡ПЛМЛ У‚‡ММ˚ı Ф‡МВОВИ (СыЗагл):

Д, Е- ‚Л‰ЛП‡fl ТЛТЪВП‡ М‡ Б‡НОВФН‡ı;

Ç- МВ‚Л‰ЛП‡fl ТЛТЪВП‡ М‡ НОВ˛;

Й - ‚Л‰ЛП‡fl ТЛТЪВП‡ Т Ф ЛКЛПМ˚П Ф УЩЛОВП.

толщина панелей до 4 мм без потери прочностных характеристик. Панели обладают также высокой гибкостью.

Оба типа панелей могут применяться для жилых, офисных и промышленных зданий, спортивных сооружений и т. д.

Поверхность изделия имеет специальную защиту от ультрафиолета, может быть окрашена в различные цвета. Поставляются данные материалы в защитной пленке.

Панели не нуждаются в специальном уходе, легко обрабатываются (их можно разрезать и сверлить точно так же, как плиты из древесины и ДВП).

При монтаже панелей необходимо обращать внимание на то, что они изменяют свои размеры в зависимости от относительной влажности окружающего воздуха. Причем изменение размеров в продольном направлении приблизительно наполовину меньше, чем в поперечном. Металлические элементы подконструкции также подвержены расширению и сжатию, но уже под влиянием перепадов температур. Колебания размеров подконструкции и плит облицовки происходят независимо друг от друга, поэтому при монтаже системы необходимо обеспечить достаточный люфт. Для этого панели монтируются на фиксированные и плавающие точки крепления (см.рис. 2.2.85).

Крепление плит к подоблицовочной конструкции может быть видимое и скрытое (рис. 2.2.84). Для видимого крепления применяются монтажные болты из нержавеющих материалов и специальные клепочные элементы. Для скрытого крепления используют заднекромочные дюбели или заднекромочные клепочные стержни (для панелей толщиной более 8 мм). Альтернативным вариантом скрытого крепления панелей на дюбелях является клеевое соединение фасадных панелей c помощью специально разработанной для этой цели системы.

2.2.4.3.9 Виниловый сайдинг

Виниловый сайдинг ("vinil siding") представляет собой отформованные из поливинилхлорида панели толщиной около одного миллиметра, имитирующие дощатую обшивку внахлест (рис.2.2.86). Фактура поверхности чаще всего имитирует дерево. Краситель вносится в массу материала до формования. Форма панелей немного отличается у разных производителей и в различных сериях у одного и того же производителя. Длина панелей чаще всего составляет 300 - 400 см, ширина – от 20 до 25 см.

С одной стороны панели имеют ряд отверстий для прошивки гвоздями и выступ замковой части, обеспечивающий крепление панелей друг к другу. С другой стороны панель загнута вовнутрь, этот загиб и является ответной частью замка. Панели монтируются внахлест, замковая часть верхней входит в зацепление с выступом на нижней (рис. 2.2.87), затем панель гвоздями крепится к основанию.

Подробнее > > > Технология производства винилового сайдинга.

Виниловый сайдинг устойчив к природным факторам старения. Материал легко переносит такие воздействия, как высокая влажность, умеренно кислая или щелочная среда, перепады температур. Он не впитывает влагу, не коробится под воздействием солнечных лучей и не гниет. Его можно применять в диапазоне температур от -50 до +50°С. Кроме того, материал экологически чист и биологически инертен.

При выборе винилового сайдинга необходимо обратить внимание на известность фирмы-производителя и на набор предлагаемых дополнительных услуг, как то: монтаж, доставка, инструкция по монтажу. Важно также, чтобы фирмапоставщик могла обеспечить полную комплектацию заказа всеми необходимыми аксессуарами, а по возможности, и дополнительными элементами и материалами для производства работ по монтажу. Следует также поинтересоваться возможностью докомплектации заказа в процессе производства работ, так как во время монтажа проектное решение может быть изменено, вследствие чего может измениться и необходимое для такого монтажа количество материала.

Особенное же внимание следует обратить на наличие гигиенического сертификата и сертификата пожарной безопасности.

лнЦзх а оДлДСзхЦ лалнЦех

2

кЛТ. 2.2.85 лЪ ЫНЪЫ М‡fl ТЛТЪВП‡ ‚В ЪЛН‡О¸МУ„У

Н ВФОВМЛfl ФОЛЪ У·ОЛˆУ‚НЛ: 2 1 - ЩЛНТЛ У‚‡ММ‡fl ЪУ˜Н‡ Н ВФОВМЛfl; 2 -"ФО‡‚‡˛˘‡fl" ЪУ˜Н‡ Н ВФОВМЛfl.

1

2

2

Ä

Å

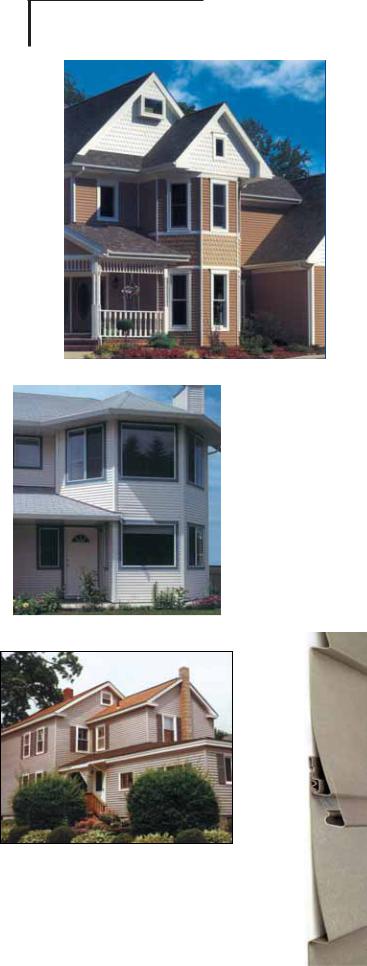

кЛТ. 2.2.86 ЗЛМЛОУ‚˚И Т‡И‰ЛМ„ ¯Л УНУ

Ф ЛПВМflВЪТfl ‰Оfl У·ОЛˆУ‚НЛ НУЪЪВ‰КВИ:

Ä - CERTAIN TEED; Å, Ç - KAYCAN.

Ç

кЛТ. 2.2.87 "б‡ПУН" Ф‡МВОВИ ‚ЛМЛОУ‚У„У

Т‡И‰ЛМ„‡ ‰УОКВМ У·ВТФВ˜Л‚‡Ъ¸ Лı ФОУЪМУВ ТУВ‰ЛМВМЛВ ‰ Ы„ Т ‰ Ы„УП.

2.2.4.3.10 Полипропиленовые панели

Полипропиленовые облицовочные панели (рис.2.2.88) изготавливаются методом инжекторной прессовки из термопластических полипропиленовых смол, в состав которых входят специальные добавки, значительно улучшающие эксплуатационные свойства панелей. В качестве добавок, которые находятся как в составе самой смолы, так и в двух слоях покрытия, используются кальций, тепловые стабилизаторы, предохраняющие от воздействия ультрафиолета, и др.

Многократное покрытие высококачественной краской, которая наносится на каждую панель, создает дополнительную защиту от насекомых и позволяет сохранять привлекательный вид и текстуру панели. Необходимо отметить, что со временем – в результате воздействия погодных условий – цвет панели может измениться, но качество при этом останется неизменным. Для восстановления цвета требуется периодическое подкрашивание (не ранее чем через 10-12 лет) и/или покраска всей поверхности. Это позволит восстановить первоначальный внешний вид и привлекательность панелей. Для перекрашивания (в любой цвет) может применяться латексная краска для наружных работ.

Дизайн панелей разработан таким образом, чтобы противостоять повреждению материала и поверхности стен насекомыми.

2.2.4.3.11 Полиуретановые и полиэстровые панели

Полиуретановые панели имеют поверхность с посыпкой из мраморной крошки различных оттенков (рис. 2.2.89). Природный минеральный гранулят добавляется в полимер в процессе изготовления и прочно соединяется с ним (завальцовывается в горячем состоянии, при температуре около 300°С). В результате получается гомогенная структура, при этом никакие клеевые составы не используются. Производятся панели методом экструзии. Помимо рядовых изделий существует и целая система доборных элементов: для оформления углов, оконных и дверных проемов, вентиляционных продухов; соединительные профили, профили для нижней и верхней окантовки панелей и т.д. Фасадные панели (имеющие ребра 20 мм) и все дополнительные детали сконструированы таким образом, чтобы сохранялась вентиляция фасада. Для нижнего и верхнего краев фасада применяются специальные элементы, пропускающие воздух, но препятствующие попаданию грязи, насекомых, мышей в подконструкцию.

Панели могут монтироваться как на деревянном, так и на металлическом каркасе (рис. 2.2.90).

При облицовке высоких зданий на фасадных поверхностях необходимо стыковать панели по высоте. Это может быть осуществлено двумя способами. Один из вариантов – устанавливать вышележащие панели таким образом, чтобы они перекрывали на 1 см верхние края нижней панели. При этом образуется зона для расширения панелей, и в то же время обеспечивается циркуляция воздуха. Второй способ предусматривает установку между двумя рядам панелей Х-образного профиля.

Так как для изготовления сайдинга используется термопластик, панели при перепадах температур несколько расширяются, поэтому при их установке необходимо уделять особое внимание стыкам (особенно при низких температурах). Уста-

Ä

новка при температуре ниже +5°С не должна производиться, если нет возможности выдержать панели при более высоких температурах непосредственно перед установкой. Не рекомендуется использовать силиконовые герметики и другие уплотнительные материалы для стыков.

Поставляются на российский рынок также панели, имитирующие кирпичную кладку, из армированного полиэстера с высоким сопротивлением атмосферным воздействиям. Они отличаются долговечностью, обладают высокой противоударной и антикоррозийной прочностью. При их производстве применяется уже не экструзионная технология, а штамповка. Широкая цветовая гамма и разнообразие рисунков, имитирующих кирпичную кладку, предоставляют широкие возможности архитекторам в области эстетического решения фасадов. Монтироваться панели могут как вертикально, так и горизонтально.

2.2.4.3.12 Стеклянные облицовочные изделия

Для вентилируемых фасадов применяются несколько типов стеклянных облицовочных изделий.

1. Окрашенное непрозрачное стекло, применяемое для вентилируемых фасадов (рис.2.2.91), изготавливается по особой технологии. Специальная водорастворимая краска, так называемая стеклоэмаль, наносится на стекло, подсушивается, и затем стекло отправляется в печь. Краска впекается в материал и становится его частью. Благодаря современным технологиям возможно получать стекло не только различных цветов (практически весь спектр RAL), но и с термостойкостью и характером разрушения, как у закаленного (безопасного) стекла.

Подобное стекло, помимо практически любого цвета, может иметь также рисунок, имитирующий натуральный камень. Покрытие может наноситься как на обычное прозрачное стекло, так и на другие базовые стекла – зеркальные, тонированные. Это бывает необходимо, если архитектор стремится решить весь стеклянный фасад в едином стиле. В этом случае он может использовать стекла одного типа для светопропускающих проемов и глухих частей фасада. Для непрозрачных окрашенных стекол, устанавливаемых, например, в зоне перекрытий, подбирается тон, гармонирующих со стеклами в прозрачной части.

лнЦзх а оДлДСзхЦ лалнЦех

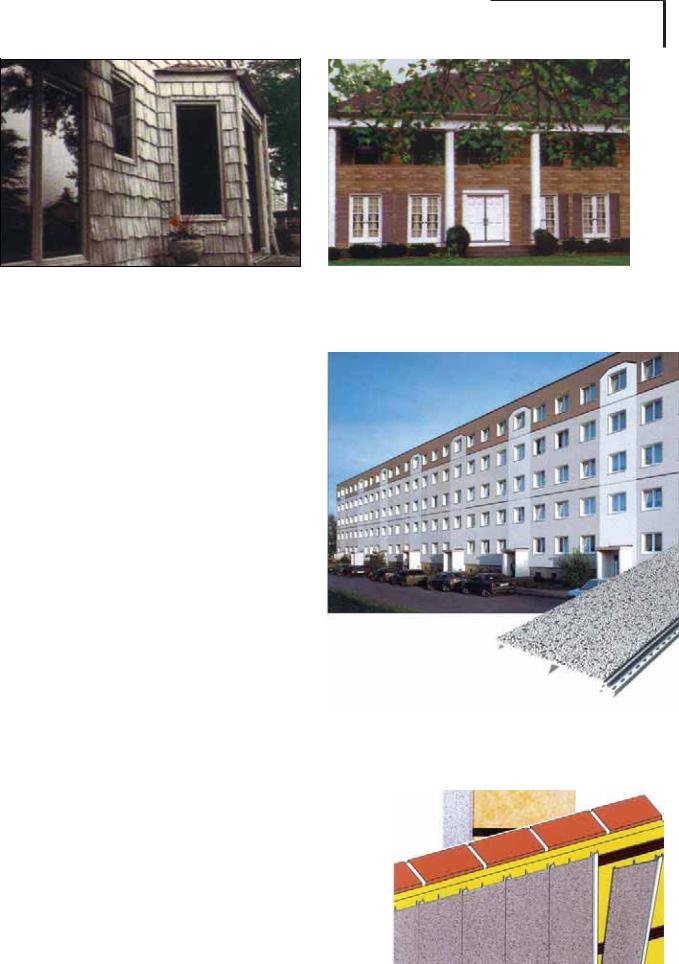

кЛТ. 2.2.89 иУОЛЫ ВЪ‡МУ‚˚В У·ОЛˆУ‚У˜М˚В Ф‡МВОЛ ЛПВ˛Ъ ФУ‚В ıМУТЪ¸ Т ФУТ˚ФНУИ ЛБ П ‡ПУ МУИ Н У¯НЛ ‡БОЛ˜М˚ı УЪЪВМНУ‚

(DOLLKEN).

кЛТ. 2.2.90 еУМЪ‡К Ф‡МВОВИ Щ‡Т‡‰МУИ ТЛТЪВП˚ ЩЛ П˚

DOLLKEN.
