лнЦзх а оДлДСзхЦ лалнЦех

Ä

Å

кЛТ. 2.2.61 ቇМЛfl Т Щ‡Т‡‰‡ПЛ Т ‚ВМЪЛОЛ ЫВП˚П ‚УБ‰Ы¯М˚П Б‡БУ УП: Д - нЦпзйдйе;

Е - WS FASSADENELEMENTE; З - нЦеилнкйвлалнЦеД; Й - икйоазнЦк.

Ç

Летом он выполняет функцию солнцезащитного экрана, отражающего значительную часть падающего на него потока лучистой энергии.

Благодаря специально разработанной схеме монтажа вентилируемого фасада к стене, конструкция имеет возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур. Это позволяет избежать внутренних напряжений в материале облицовки и несущей конструкции, что исключает появление трещин и разрушение облицовки.

К вспомогательным элементам систем вентилируемых фасадов относятся уплотнительные ленты между панелью и профилем подоблицовочной конструкции, декоративные уголки и вставки для закрытия торцов и зазоров между панелями; перфорированные металлоконструкции для вентиляции системы снизу и вверху: заклепки, кляйммеры, гребенки и т.п. для крепления панелей к профилям.

Для обеспечения пожарной безопасности в систему навесных фасадов включаются материалы и изделия, относящиеся к категории трудногорючих (Г1) или несгораемых (НГ), препятствующие распространению огня. Кроме того, в соответствии с существующими нормативными документами, системы вентилируемых фасадов должны проходить обязательные пожарные испытания, на которых определяется максимальная высота применения системы и ее пожарная пригодность.

Можно выделить следующие достоинства вентилируемых фасадов:

широкие возможности по использованию современных фасадных отделочных материалов;

высокие тепло- и звукоизоляционные характеристики;

вентиляция внутренних слоев обеспечивает удаление атмосферной влаги и влаги, образующейся в результате диффузии водяного пара изнутри здания;

защита стены и теплоизоляции от атмосферных воздействий;

нивелирование термических деформаций;

возможность проведения фасадных работ в любое время года, поскольку исключены "мокрые" процессы;

отсутствие специальных требований к геометрическим параметрам несущей стены, т.к. не требуется предварительное выравнивание;

высокая ремонтопригодность;

длительный безремонтный срок (25-50 лет в зависимости от применяемого материала).

На основании приведенной информации можно сделать вывод, что вентилируемый фасад является современным конструктивным решением, которое можно применять как для строительства новых, так и для реконструкции старых зданий.

É

2.2.4.1 Подконструкции

Металлическая подконструкция (фахверк) состоит из кронштейнов, которые крепятся непосредственно на стену, и несущих профилей (направляющих), устанавливаемых на кронштейны. На несущие профили, образующие каркасную систему, с помощью специальных элементов крепежа монтируются плиты (листы) облицовки. Утеплитель фиксируется на наружной поверхности стены с помощью дюбелей, специальных профилей и т.п.

лнЦзх а оДлДСзхЦ лалнЦех

Основное предназначение подконструкции заключается в том, чтобы надежно закрепить плиты облицовки и теплоизоляции к стене таким образом, чтобы между теплоизоляцией и отделочной панелью остался вентиляционный зазор. При этом исключаются клеевые и другие "мокрые" процессы, а все соединения осуществляются механически.

Правильно спроектированная подконструкция должна обладать следующими свойствами:

высокой степенью устойчивости к воздействию ветровых нагрузок 5;

высокой коррозийной устойчивостью;

несущей способностью и прочностью, способными противостоять статическим (собственный вес конструкции, включая вес панелей и утеплителя) и динамическим (пульсирующая составляющая ветровой нагрузки, температурные перепады и т.д.) нагрузкам;

возможностью выравнивания неровностей основания (несущих стен);

простотой и высокой скоростью монтажа.

На российском рынке представлено большое количество различных подконструкций как западных, так и отечественных производителей. При этом практически каждая из них имеет свои конструктивные особенности, которые позволяют эффективно решать ту или иную задачу, например: выравнивать неровности основания (несущих стен); уменьшать негативное влияние "мостиков холода"; обеспечивать возможность крепления мелкоразмерной облицовки (без существенного удорожания подконструкции); обеспечивать надежное крепление теплоизоляционных плит.

Ниже мы более подробно рассмотрим каждый элемент подоблицовочной системы и остановимся на ее конструктивных особенностях, благодаря которым и возможно решение вышеперечисленных задач.

Но прежде необходимо отметить следующее: к сожалению, на сегодняшний день уровень качества строительства в России еще не достиг западных стандартов, и поэтому при сооружении вентилируемых фасадов приходится сталкиваться с проблемами, которые не знакомы западным производителям конструкций (например, значительные неровности стен). Хорошо известны и чисто российские весьма значительные перепады зимних и летних температур. Все это приводит к тому, что западную систему (даже очень высокого уровня) приходится приспосабливать к российским условиям.

Обращаем внимание проектировщиков на то, что подконструкция не может быть единой для всех типов зданий. Требуемая номенклатура изделий зависит от климатического района застройки (по СНиП 2.01.07-85*), местонахождения (пустырь, плотная застройка и т.п.), высоты и конфигурации здания, вида материала несущей стены6, толщины и типа утеплителя, типа облицовки и способа ее крепления (видимый, невидимый) и т.п.

Следует особо подчеркнуть, что расчет конструкций вентилируемого фасада должны выполнять только специалисты.

Основные элементы подоблицовочной конструкции

Одними из основных элементов, призванных обеспечить надежное крепление подконструкции к несущему основанию, являются кронштейны (рис.2.2.68, 2.2.69). В зависимости от материала самой подоблицовочной конструкции они могут быть также выполнены из разных материалов: алюминия, оцинкованной или нержавеющей стали.

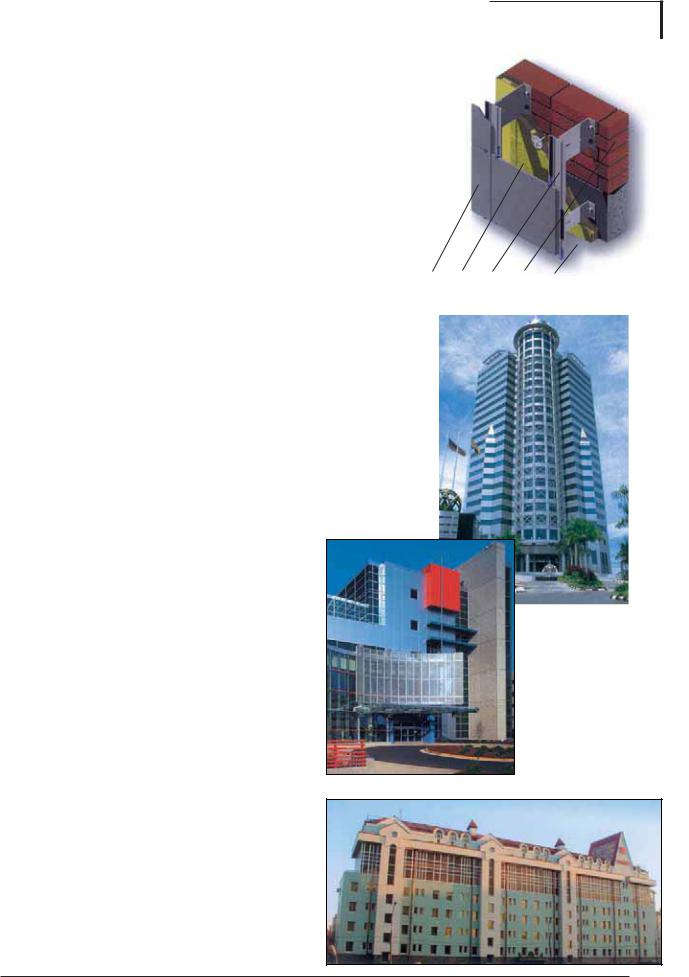

кЛТ. 2.2.62 дУМТЪ ЫНˆЛfl М‡‚ВТМУ„У ‚ВМЪЛОЛ ЫВПУ„У Щ‡Т‡‰‡ (днл):

1 - ÌÂÒÛ˘‡fl ÒÚÂ̇;

2 - ЪВФОУЛБУОflˆЛУММ˚И ТОУИ;

3 - ФУ‰У·ОЛˆУ‚У˜М‡fl НУМТЪ ЫНˆЛfl;

4 - ‚УБ‰Ы¯М˚И Ф УПВКЫЪУН;

5 - Ó·Îˈӂ͇.

êËÒ. 2.2.63 燂ÂÒÌ˚ ه҇‰˚ ‰‡˛Ú

¯Л УНЛВ ‚УБПУКМУТЪЛ ФУ ЛТФУО¸БУ‚‡МЛ˛ ТУ‚ ВПВММ˚ı УЪ‰ВОУ˜М˚ı П‡ЪВ Л‡ОУ‚: Д - ALPOLIC;

Е - REYNOBOND; З - ЙкДзанйЙкЦл.

Ä

Å

Ç

5 – Отметим, что расчет критических ветровых нагрузок должен производиться из расчета скорости ветра более 30 м/с (что признается ураганом). В этом случае конструкция имеет право разрушаться, а ее разрушение попадает под категорию "форс-мажор".

6 – В зданиях высотой 80-100 м и более, либо в зданиях более 40 м, но во втором и выше ветровых районах ветровые нагрузки настолько превышают собственный вес системы, что собственным весом системы при расчетах можно практически пренебречь.

При недостаточной несущей способности стены кронштейны приходится ставить значительно чаще и применять более дорогие анкеровочные элементы, что приводит к удорожанию подоблицовочной конструкции. Расчетом можно определить, что выгоднее применить дешевый стеновой материал, но получить удорожание подоблицовочной конструкции вентилируемого фасада, или использовать более качественный (с точки зрения несущей способности), хотя и более дорогой материал для стен.

лнЦзх а оДлДСзхЦ лалнЦех

Ä

Å

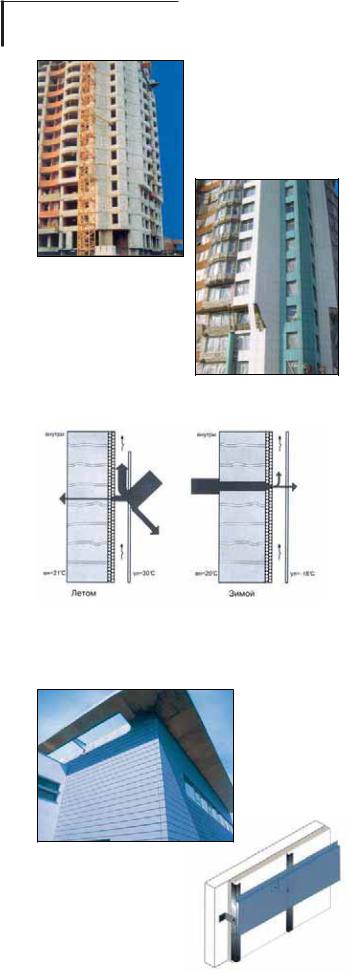

кЛТ. 2.2.64 и УˆВТТ ТЪ УЛЪВО¸ТЪ‚‡ Б‰‡МЛfl

Т ‚ВМЪЛОЛ ЫВП˚П Щ‡Т‡‰УП

(иад нЦпзйгйСЬа): Д - ‰У ПУМЪ‡К‡

‚ВМЪЛОЛ ЫВПУ„У Щ‡Т‡‰‡; Е - ‚ Ф УˆВТТВ ПУМЪ‡К‡.

Ä

Å

кЛТ.2.2.65 лıВП‡ ЪВФОУФУЪУНУ‚ ‚

‚ВМЪЛОЛ ЫВП˚ı Щ‡Т‡‰‡ı: Д - ОВЪУП; Е - БЛПУИ.

Ä

Å

кЛТ. 2.2.66 мТЪ УИТЪ‚У ‚ВМЪЛОЛ ЫВПУ„У

Щ‡Т‡‰‡ c ЛТФУО¸БУ‚‡МЛВП ‚ Н‡˜ВТЪ‚В У·ОЛ‚У˜МУ„У П‡ЪВ Л‡О‡ UNION-ZINC (ейлдйЗлдав бДЗйС ий йЕкДЕйндЦ сЗЦнзхп еЦнДггйЗ).

Крепление кронштейнов к стене осуществляется с помощью специальных анкерных элементов. Анкерные крепления

– одни из важнейших элементов конструкций, обеспечивающие механическое крепление кронштейнов подконструкций к стене. К ним предъявляются самые высокие требования: прочность заделки в стенах из различных материалов при действии продольных и поперечных (относительно оси анкера) сил, долговечность, сохранение физических свойств в условиях высоких или очень низких температур и т.д. Диаметры анкеров (дюбелей и шурупов), а также глубину их заделки выбирают исходя из усилий, действующих на кронштейн крепления конструкции к стене в зависимости от величины сил, направленных вдоль (усилие вырыва) и перпендикулярно (срезающее усилие) оси анкера, и материала стены, в которую устанавливается данный тип анкера.

Кронштейны могут образовывать необходимое расстояние между стеной и облицовочным материалом, что позволяет использовать утеплитель необходимой толщины.

Кронштейны должны выдерживать как статические, так

идинамические нагрузки и обеспечивать возможность установки фахверка на неровных основаниях. Поэтому важнейшими характеристиками кронштейнов являются несущая способность

ивозможность изменения длины.

Несущая способность кронштейнов играет особую роль при больших выносах фахверка. В этом случае либо необходимо увеличивать количество кронштейнов (что дает общее удорожание конструкции), либо применять кронштейны с большей несущей способностью.

Для выравнивания неровностей стены необходимо иметь большой типоразмерный ряд либо использовать кронштейны с широкими пределами изменения длины. Оба варианта позволяют отступать от стены на расстояние до 0,5 м. Кронштейн, который имеет возможность значительно изменять свою длину, является составным. Он состоит из собственно кронштейна, длина которого определяется только толщиной утеплителя, и вставки, которая обеспечивает глубину рихтовки до 18 см, что позволяет отступать от стены на любое требуемое расстояние.

Это дает некоторые плюсы при производстве работ. Как правило, при новом строительстве расчет количества кронштейнов определенного типоразмера осуществляется на стадии проекта, исходя из предположения, что стены ровные. При осуществлении же работ часто выясняется, что привезенные элементы определенных типоразмеров не могут обеспечить необходимое выравнивание стен – приходится дозаказывать другие типоразмеры, что в итоге приводит к общему удорожанию работ. При использовании кронштейнов с изменяемой в значительном диапазоне длиной этой проблемы не возникает.

При анализе конструктивных особенностей кронштейнов и способах их крепления к стене немаловажным обстоятельством является также возможность образования "мостиков холода". Для решения данной проблемы применяются три подхода: принцип "точечного контакта", или сокращения площади соприкосновения металла со стеной (рис.2.2.70) использование различных теплоизолирующих прокладок и выбор материала кронштейна с хорошими теплотехническими характеристиками.

У каждого из подходов есть свои достоинства и недостатки. При точечном креплении, в силу конструктивного решения, теплопроводность ниже, но одновременно снижается и несущая способность крепления кронштейнов к стене. При увеличении площади контакта ситуация меняется на противоположную.

лнЦзх а оДлДСзхЦ лалнЦех

Ä

Несущая конструкция (фахверк) состоит из антикорро-

зийных профилей (алюминия, нержавеющей или оцинкован-



ной стали с полимерным покрытием, легированных спла-



вов) или антисептированного дерева. Разработано большое



многообразие профилей для различных фасадов (Т-образные,



Г-образные, П-образные, и др.).



Несущая профильная конструкция применяется трех ти-



пов: горизонтальная, вертикальная и комбинированная (сов-



мещенная).

Å

К несущим профилям крепится облицовка. Облицо-



вочные панели можно достаточно условно разделить на три



группы: тяжелые (натуральные камни), легкие (керамогранит,



цементно-волокнистые плиты и т.д.) и разного рода самоне-



сущие металлические изделия. Для каждой группы применя-



ется свой вид подоблицовочной конструкции. Очевидно, что



при использовании тяжелых облицовок требуется более мощ-



ная, материалоемкая подконструкция, которая является и бо-



лее дорогой.

êËÒ. 2.2.67

Плиты теплоизоляционного материала устанавлива-

èÓ‰Ó·ÎˈӂӘ̇fl

ются между несущими профилями и крепятся непосредствен-

НУМТЪ ЫНˆЛfl (EURO FOX):

но к стене. При недостаточно прочном креплении возникает

Ä - Ò ‚ ÚË͇θÌ˚ÏË

Ì‡Ô ‡‚Îfl˛˘ËÏË;

опасность сползания плит и образования между ними щелей –

Å - ÍÓÏ·ËÌË Ó‚‡Ì̇fl

"мостиков холода". Для решения этой проблемы в некоторых

ТЛТЪВП‡.

системах предусмотрено дополнительное крепление тепло-



лнЦзх а оДлДСзхЦ лалнЦех

кЛТ. 2.2.68 дУМТЪ ЫНˆЛfl МВТЫ˘Лı Н УМ¯ЪВИМУ‚ ТЛТЪВП˚ "СаДн": 1 - Н УМ¯ЪВИМ; 2 - ФУ‰‚ЛКМ‡fl ‚ТЪ‡‚Н‡;

3 - Ф ЛКЛПМ‡fl ФО‡МН‡;

4 - ¯‡È·‡;

5 - ‡ÌÍ .

изоляционных материалов и к подоблицовочной конструкции. Кроме того, рекомендуется применение двухслойного утепления со сдвигом слоев друг относительно друга.

Крепежные детали осуществляют механическое крепление облицовочных материалов к несущим профилям подоблицовочной конструкции (рис.2.2.73). Различают видимые и скрытые элементы крепления (рис. 2.2.72).

Видимое крепление более простое, осуществляется кляммерами, шурупами-саморезами или заклепками. Чтобы вся конструкция была выполнена в единой цветовой гамме, видимые части крепежа окрашивают в цвет облицовочного материала. Ведущие производители крепежа используют только порошковую окраску.

Кляммеры должны позволять легко производить монтаж облицовки, не позволять плите вибрировать при порывах ветра, обеспечивать надежное крепление.

Оба типа крепления (скрытое и видимое) позволяют достаточно легко и быстро прикрепить элементы облицовки к несущей конструкции. Скрытое крепление требует дополнительной обработки облицовочных панелей для обеспечения их крепления (в первую очередь это относится к керамограниту, минериту и т.п.), что приводит к удорожанию конструкции вентилируемого фасада. На это необходимо обращать внимание архитекторов и заказчиков.
