термические изменения размеров "сэндвич-панелей". Для решения этих задач производители "сэндвич-панелей" разработали различные конструктивные решения "замков" (рис. 2.2.38).

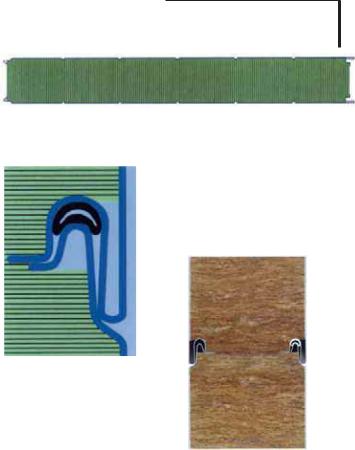

Обычно стыковка панелей производится пазо-греб- невым соединением, что обеспечивает защиту от влаги и в достаточной степени прочность. Толстые панели могут иметь двойное пазо-гребневое соединение. Разрыв облицовки в середине торца панелей делается для прерывания "мостика холода". Специальный загиб металлического листа обеспечивает влагонепроницаемость и прочность соединения.

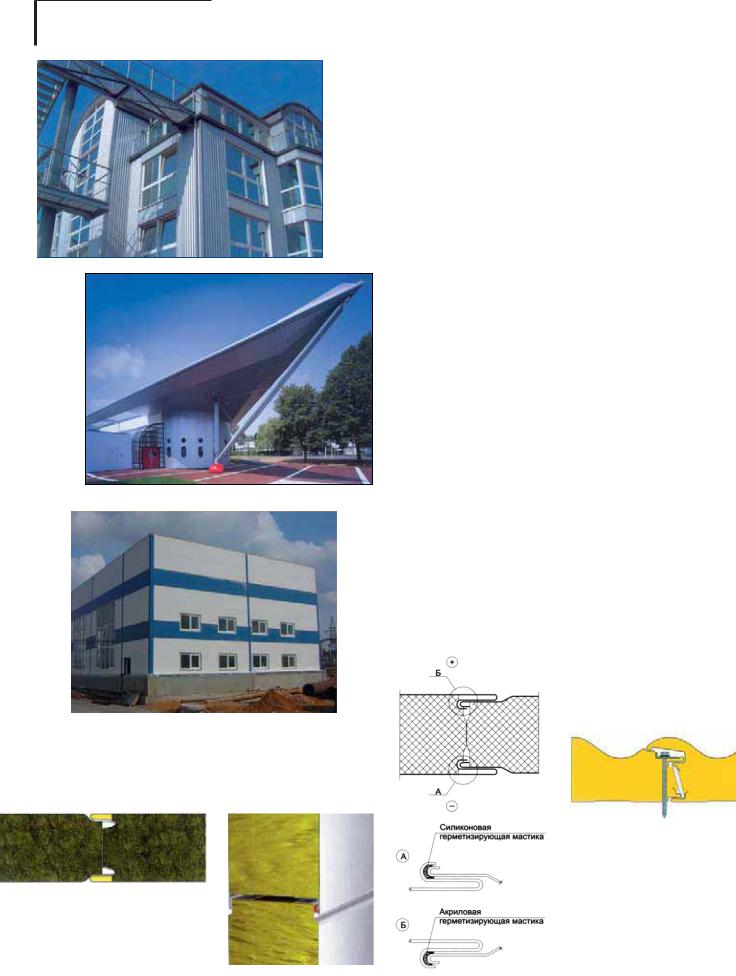

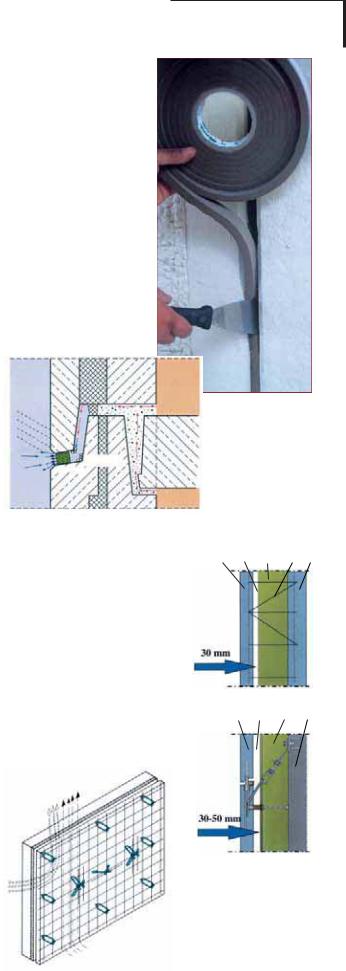

Швы и стыки могут дополнительно заполняться герметизирующей мастикой, прокладками из полиуретана, неопре- но-полиуретановой лентой или полиуретановой пеной. В некоторых системах также дополнительно устанавливается алюминиевая фольга. Алюминиевая фольга на стыке предохраняет от диффузии газов и проникновения паров в утеплитель.

Торцевые швы панелей заполняются монтажной пеной или минеральной ватой и закрываются нащельником.

Крепление самих панелей к элементам каркаса может быть видимое и скрытое. Для крепления используются самонарезающиеся винты или специальные крепежные элементы (клямеры).

При монтаже панелей используются также фасонные элементы, которые представляют собой металлические изделия, применяемые для закрытия возможных стыков, получающихся при монтаже панелей.

Оформление углов здания, дверных и оконных проемов, частей, примыкающих к цоколю и крыше, осуществляется с использованием специальных холодногнутых профилей или угловых панелей.

Для увеличения возможностей дизайна выпускаются панели с ложными стыками, как по длине, так и по ширине панелей.

Подробнее > > > "Сэндвич-панели" поэлементной сборки.

2.2.3 МНОГОСЛОЙНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ СИСТЕМЫ

Традиционные строительные материалы (железобетон, кирпич, дерево) не способны в однослойной ограждающей конструкции обеспечить требуемое значение термического сопротивления Rотр. Оно может быть достигнуто лишь в многослойной ограждающей конструкции, где в качестве утеплителя применяется эффективный теплоизоляционный материал.

Взависимости от расположения утеплителя в ограждающей конструкции ниже рассматриваются следующие три варианта утепления:

•утеплитель расположен с внутренней стороны ограждающей конструкции;

•утеплитель – внутри самой ограждающей конструкции;

•утеплитель – снаружи ограждающей конструкции.

Впоследнем случае широко применяются две системы: так называемая система "мокрого" типа – с оштукатуриванием или с облицовкой фасада (см. раздел 2.2.3) и фасадные системы с вентилируемым воздушным зазором (см. раздел 2.2.4).

2.2.3.1 Системы с утеплителем с внутренней стороны ограждающей конструкции

Расположение теплоизоляционного материала на внутренней поверхности стены существующих зданий часто является единственно возможным, т.к., во-первых, теплоизоляция может быть произведена не во всех, а лишь в некоторых помещениях здания.

Во-вторых, производство работ по устройству теплозащиты может производиться в любое время года; при этом, в отличие от систем наружного утепления, не требуются средства подмащивания (рис. 2.2.40).

И, наконец, в-третьих – при этом не меняется облик зданий, поэтому данный способ часто применяют в зданиях со сложными в архитектурном плане фасадами, представляющими художественную или историческую ценность.

К сожалению, утепление стен с внутренней стороны имеет два весьма существенных недостатка.

Один из них – это очевидное уменьшение площади помещения за счет увеличения толщины стены. Другой недостаток, связан с тем, что массивная, хорошо аккумулирующая тепло часть стены (например, из кирпича) в результате оказывается в зоне низких температур. Это резко снижает тепловую инерцию ограждающей конструкции, что в значительной степени ухудшает климат в помещении.

Для грамотного утепления стен изнутри необходимо также учитывать физику процессов тепло- и влагопереноса. Как уже говорилось, температура ограждающей конструкции за слоем утеплителя значительно снижается. Поэтому в зимнее время водяной пар, образующийся в помещении, и благодаря разности парциальных давлений диффундирующий наружу, неизбежно конденсируется за слоем утепления на внутренней поверхности массивной стены. Сконденсировавшаяся и накопившаяся за зимний период влага не может быть выведена наружу даже летом, что приводит к прогрессирующему отсыреванию стен и развитию микроорганизмов (ухудшению са- нитарно-гигиенических показателей помещения).

Другой недостаток связан с тем, что перегородки и перекрытия, жестко связанные с несущей стеной и обычно не имеющие отсекающих теплоизолирующих вкладышей, образуют по каркасу здания многочисленные тепловые мостики. Что ведет к необходимости увеличения толщины плиты теплоизоляции.

Таким образом, на утепление изнутри можно идти только тогда, когда невозможно это сделать снаружи (исторические памятники со сложным архитектурным рельефом), или когда это экономически целесообразно.

Ä

Å

кЛТ. 2.2.34 "л˝М‰‚Л˜-Ф‡МВО¸" Ф В‰ТЪ‡‚ОflВЪ ТУ·УИ Ъ ВıТОУИМЫ˛ НУМТЪ ЫНˆЛ˛ - ‰‚‡ У·ОЛˆУ‚У˜М˚ı ОЛТЪ‡ Т ЫЪВФОЛЪВОВП ФУТВ В‰ЛМВ: Д - GASELL;

Å - RANNILA.

Ä

Å

Ç

É

Ñ

Ö

кЛТ. 2.2.35 еМУ„УТОУИМ˚В Ф‡МВОЛ

(METAPLAST):

Д, Е, З - ТЪВМУ‚‡fl

ÒФУОЛЫ ВЪ‡МУП; Й - ıУОУ‰ЛО¸М‡fl

ÒФУОЛЫ ВЪ‡МУП; С - ТЪВМУ‚‡fl

ÒФВМУФУОЛТЪЛ УОУУП;

Ц - ТЪВМУ‚‡fl Т ПЛМВ ‡О¸МУИ ‚‡ЪУИ.

Колодцевая кладка представляет собой трехслойную конструкцию (рис. 2.2.41, 2.2.42). Толщина первого слоя–внут- ренней несущей стены – определяется лишь прочностными требованиями; толщина теплоизоляционного слоя диктуется теплофизическими требованиями; назначение третьего (лицевого) слоя – защитить утеплитель от внешних воздействий. Внутренний слой может быть выполнен из кирпича или блоков (бетонных, керамзитобетонных, шлакобетонных, гипсобетонных, газосиликатных, и т.д.).

Для лицевого слоя могут применяться кирпичи или камни керамические лицевые, отборные стандартные кирпичи, силикатные кирпичи, а также бетонные лицевые кирпичи. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняются из керамического кирпича.

Для наружного слоя могут также использоваться бетонные и керамзитобетонные блоки со штукатуркой.

Специальные требования применяются к утеплителю, так как в данном случае ремонтно-восстановительные работы невозможны. Основными из этих требований являются устойчивость к деформациям и влагостойкость. Данным требованиям отвечают, и чаще всего применяются минеральная вата, пенополистирол и стекловата.

Следует отметить, что внутренний и наружный слои ограждающей трехслойной конструкции должны быть связаны между собой (жесткими или гибкими связями). С позиции теплотехники эти связи являются "мостиками холода" и они могут значительно снизить термическое сопротивление всей ограждающей конструкции. Очевидно, что самое большое снижение теплосопротивления дает применение жестких кирпичных связей. Использование связей из нержавеющей стали значительно уменьшает теплопотери. Однако наиболее перспективный вариант с точки зрения борьбы с мостиками холода – применение специальных стеклопластиковых связей, в этом случае теплопотери, как правило, не превышают 2%.

Стеклопластик обладает низкой теплопроводностью, высокой прочностью и химической и деформационной стойкостью.

При проектировании и эксплуатации трехслойных стен с внутренним расположением утеплителя существует еще одна чрезвычайно серьезная проблема, на которую необходимо обратить внимание – это конденсация влаги внутри конструкции. Водяной пар, в результате диффузии попадающий в толщу конструкции, может привести к прогрессирующему отсыреванию утеплителя и постепенной потере им своих теплоизолирующих свойств. При этом утеплитель не высыхает даже в теплое время года, т.к. наружный слой является паробарьером.

Для борьбы с этим явлением применяется пароизоляционный слой и/или устраивается воздушный вентиляционный зазор. Необходимость и местоположение паробарьера определяются расчетом. При необходимости он устраивается перед теплоизоляционным слоем стены.

Трехслойные стены без воздушного зазора

При этом способе теплоизоляции теплоизоляционные плиты размещаются в один или несколько слоев в полости стены и фиксируются с помощью анкеров, заложенных в швы кирпичной кладки несущей стены. Как мы уже говорили выше, в данном случае необходим паробарьер для предотвращения конденса-ции водяного пара в утеплителе.

Лицевой слой выкладывается из облицовочного кирпича или камня и связывается с несущей стеной (рис. 2.2.43 А,Б,В).

Трехслойные стены с воздушным зазором

При этом способе устройства стены (рис. 2.2.43 Г,Д) сначала возводится внутренняя несущая стена здания из обычного строительного кирпича (или блоков). Теплоизоляционные плиты насаживаются на проволочные анкеры, предварительно заложенные в кладку несущей стены, и прижимаются к ней пружинными шайбами.

Наружная стена, которая защищает утеплитель от неблагоприятных внешних воздействий и создает лицо здания, сооружается из облицовочного кирпича с заделкой анкеров в швах кладки.

Вентиляционный воздушный зазор способствует высыханию утеплителя, гарантируя высокое качество теплоизоляции.

По сути своей трехслойная стена с воздушным зазором является вентилируемым фасадом (см. раздел 2.2.4), только роль облицовки здесь выполняют не листовые или плитные материалы, а каменная наружная стенка.

Конструкции трехслойных стен с утеплителем в качестве внутреннего слоя применяются довольно часто. Это достаточно недорогой способ возведения ограждающей конструкции, обладающий рядом несомненных преимуществ, таких как сравнительно небольшая толщина и, соответственно, вес; высокая тепловая эффективность; огнестойкость (стены с облицовкой из кирпича можно применять в зданиях любой степени огнестойкости).

Однако трехслойные стены, кроме достоинств, обладают и рядом недостатков, таких как довольно высокая трудоемкость их возведения, а также недостаточный объем знаний о поведении различных типов эффективных утеплителей.

2.2.3.3 Системы наружной теплоизоляции "мокрого" типа

Системы наружной теплоизоляции "мокрого" типа появились в России сравнительно недавно. Но в мире накоплен уже богатый опыт по применению данной технологии. К преимуществам систем наружной теплоизоляции можно отнести:

•Обеспечение требуемого сопротивления теплопередаче для всех типов ограждающих конструкций.

•Возможность применения легких ограждающих конструкций без потери теплоустойчивости. Тепловая инерция многослойной конструкции определяется как сумма произведений термического сопротивления на расчетный коэффициент теплоусвоения материала отдельных слоев. Легкие ограждающие конструкции имеют более низкий коэффициент теплоусвоения материала несущей стены, но снижение теплоустойчивости в достаточной мере компенсируется за счет высокого термического сопротивления теплоизоляционного материала. Использование легких ограждающих конструкций существенно снижает затраты на работы по возведению фундаментов.

•Увеличение полезной площади внутренних помещений здания. Применение легких ограждающих конструкций позволяет при одной и той же площади пятна застройки получить большую полезную площадь, что существенно влияет на экономическую целесообразность применения данной системы.

•Влага, сконденсировавшаяся внутри системы наружной теплоизоляции, быстро испаряется, не вызывая переувлажнения конструкции.

•Возможность аккумулировать тепло в ограждающей конс-

лнЦзх а оДлДСзхЦ лалнЦех

Ä

Å

Ç

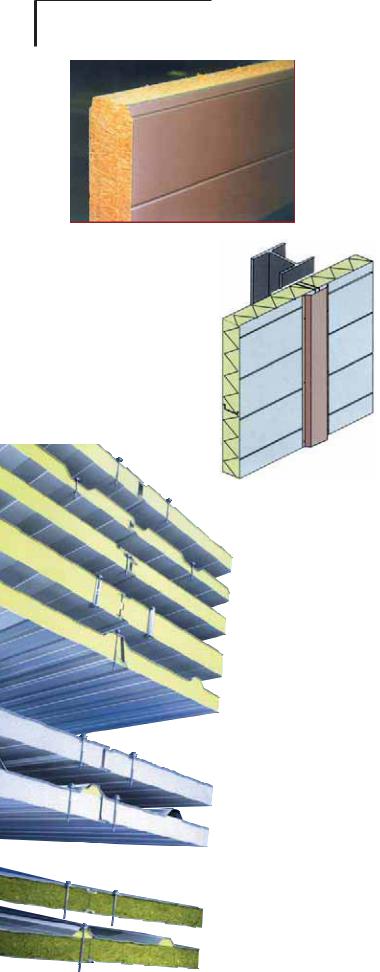

êËÒ. 2.2.36

й„МВТЪУИНЛВ Ф‡МВОЛ ЩЛ П˚ PAROC: Д - У·˘ЛИ ‚Л‰;

Е, З - ФОУЪМ˚В ‚ТЪ УВММ˚В ТУВ‰ЛМЛЪВО¸М˚В ЫФОУЪМВМЛfl Ф‡МВОВИ У·ВТФВ˜Л‚‡˛Ъ ˝ЩЩВНЪЛ‚МЫ˛ Ф‡ УЛБУОflˆЛ˛.

трукции (изотерма 0°С находится внутри теплоизоляционного материала).

•Отсутствие температурных деформаций несущей стены. Все резкие колебания наружной температуры воспринимаются утеплителем.

•Препятствие к разрушению бетона и коррозии стальной арматуры при выполнении несущих стен из бетона. К бетону

практически нет доступа CO2, воды и других агрессивных веществ и газов.

•Отсутствие "высолов" на фасадах.

•Решение проблем защиты межпанельных швов.

•Значительное повышение звукоизоляции наружных стен.

•Возможность применения как на вновь строящихся, так и на реконструируемых зданиях.

Как и каждая технология или конструкция, рассматриваемая нами система имеет некоторые ограничения. Прежде всего – сезонность выполнения работ, т.к. данная технология предполагает наличие мокрых процессов, которые могут проводиться только в теплую погоду (до +5°С). Выполнение работ в зимний период возможно с использованием тепловых завес.

Что же представляет собой система наружного утепления "мокрого" типа? Само понятие "система" говорит о неоднородности и сложном взаимодействии входящих в нее элементов. Можно выделить три основных слоя системы (рис. 2.2.44):

дающей конструкции, на которую монтируется система теплоизоляции.

Тепловая защита. Многослойные системы теплоизоляции "мокрого" типа с эффективными утеплителями из минераловатных плит или пенополистирола без труда позволяют достичь необходимого значения приведенного термического сопротивления теплопередаче R0ТР ограждающих конструкций. При этом сама ограждающая конструкция может иметь толщину, которая рассчитывается из условия достаточной несущей способности. Отметим также, что легкие ограждающие конструкции имеют более низкий коэффициент теплоусвоения материала несущей стены, но снижение теплоустойчивости в достаточной мере компенсируется за счет высокого термического сопротивления теплоизоляционного материала.

Звукоизоляция. Кроме основного назначения – утепления ограждающей конструкции, система "мокрого" типа существенным образом увеличивает и звукоизолирующие свойства наружной стены. В России этот вопрос еще не изучен. Некоторые результаты исследований, проведенных в Германии, можно найти на сайте www.know-house.ru.

Противопожарная защита. В качестве утеплителя могут применяться как негорючие материалы (минеральная вата), так и горючие (с некоторыми ограничениями) – пенополистиролы, пенополиуретаны и др. Утвержденных нормативных документов, содержащих правила безопасного применения в строительстве систем наружного утепления с использованием горючих теплоизоляционных материалов, на сегодняшний день не разработано. Поэтому их использование допускается только после прохождения огневых испытаний систем утепления (письма Управления технормирования Госстроя России исх. № 9-18/294 от 18.06.99 и ГУГПС МВД России исх. № 20/2.2/1756 от 18.06.99).

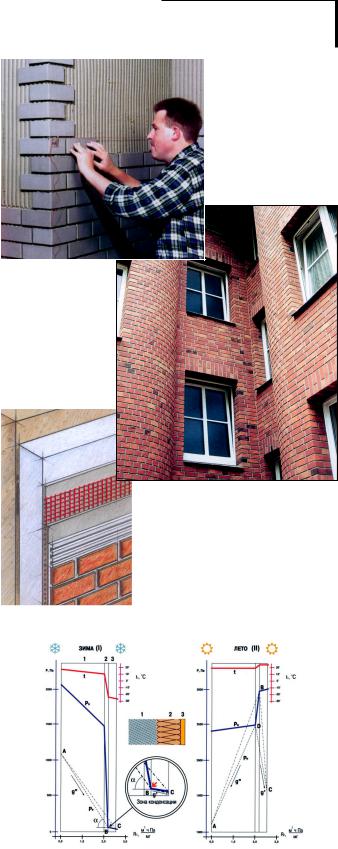

Диффузия водяного пара, конденсация и влагоперенос (рис.2.2.46). В многослойных конструкциях обычно применяются материалы, которые существенно различаются по паропроницаемости и водопоглощению. Для таких конструкций (наряду с расчетами приведенного термического сопротивления теплоустойчивости) исключительно важным является вопрос влагопереноса, который необходимо рассматривать в зимних и летних условиях.

Хорошо известно, что существующий перепад температур воздуха внутри и снаружи здания вызывает перепад парциального давления и, как следствие, диффузию водяного пара через ограждающую конструкцию. Кроме того, если в ка-

Å

Å

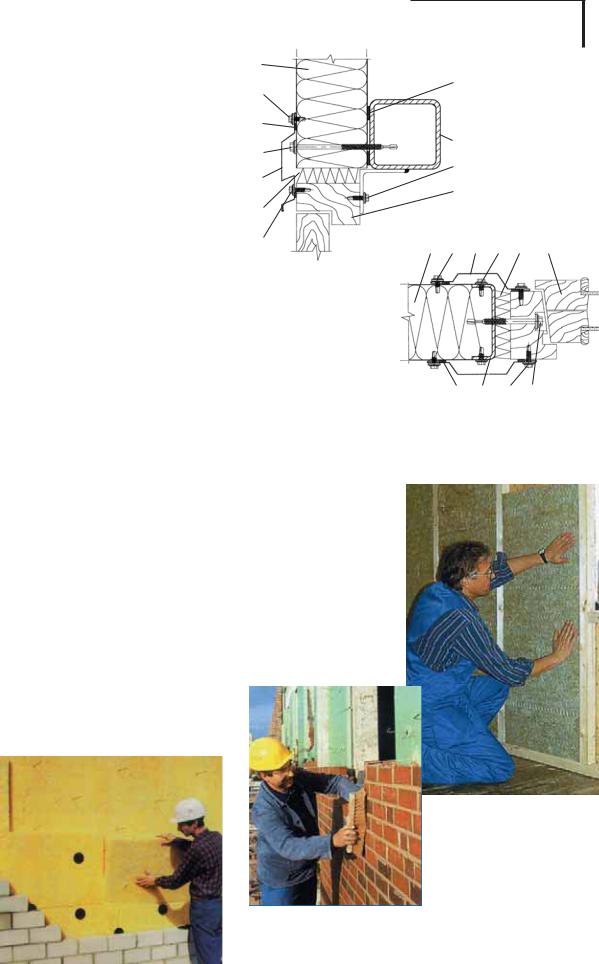

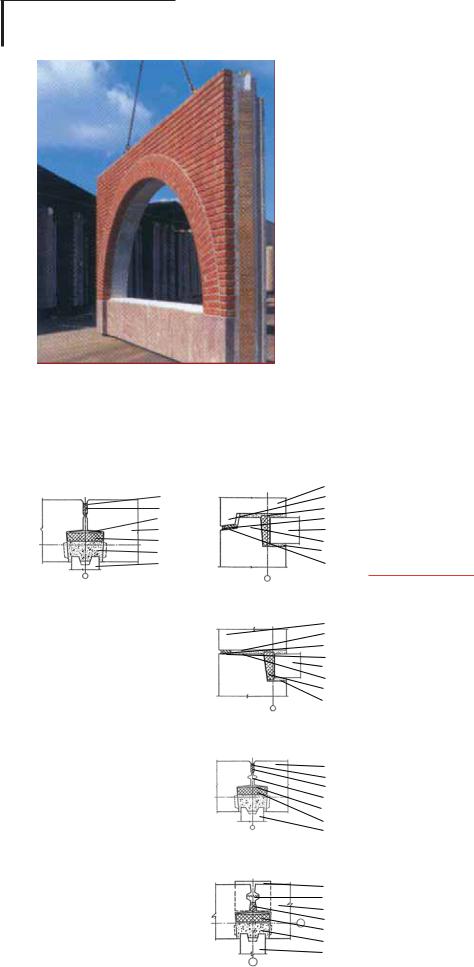

кЛТ. 2.2.39 мБО˚ Н ВФОВМЛfl

"Т˝М‰‚Л˜-Ф‡МВОВИ" ‰‚В МУ„У ·ОУН‡ (Д) Л УНУММУ„У ·ОУН‡ (Е)

ЩЛ П˚ нДгСйе икйоагъ:

1 - Ô‡ÌÂθ;

2 - ЫФОУЪМfl˛˘‡fl ОВМЪ‡ ЛОЛ „В ПВЪЛН; 3, 4, 8 - Т‡ПУТ‚В Оfl˘ЛИТfl ‚ЛМЪ;

5 - ЪВФОУЛБУОflˆЛfl ЛБ ПЛМВ ‡О¸МУИ ‚‡Ъ˚;

6 - „ÌÛÚ˚È ÓˆËÌÍÓ‚‡ÌÌ˚È Ô ÓÙËθ;

7 - ТЪ‡О¸МУИ ˝ОВПВМЪ НУМТЪ ЫНˆЛЛ;

9 - ‰‚ ÌÓÈ ·ÎÓÍ;

10 - УНУММ˚И ·ОУН;

11 - ÒÍÓ·‡.

Ä

кЛТ. 2.2.40 мЪВФОВМЛВ ФУПВ˘ВМЛfl ЛБМЫЪ Л Пfl„НЛПЛ ФОЛЪ‡ПЛ PAROC.

кЛТ. 2.2.41 и УˆВТТ ПУМЪ‡К‡ НУОУ‰ˆВ‚УИ НО‡‰НЛ Т ЫЪВФОЛЪВОВП:

Д - ˝НТЪ ЫБЛУММ˚П ФВМУФУОЛТЪЛ УОУП (BASF); Е - ТЪВНОУ‚‡ЪУИ (URSA).

êËÒ. 2.2.42 ëıÂχ ÍÓÎÓ‰ˆÂ‚ÓÈ Í·‰ÍË

Ò ‚ÓÁ‰Û¯Ì˚Ï Á‡ÁÓ ÓÏ (ISOVER).

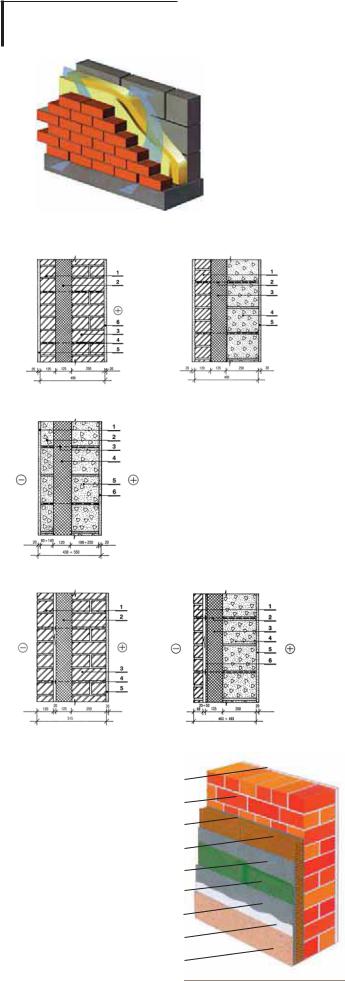

кЛТ. 2.2.43 дУМТЪ ЫНЪЛ‚М˚В ТıВП˚

ÇЪ ВıТОУИМ˚ı ТЪВМ (PAROC): Д - ЛБ НЛ ФЛ˜ВИ;

Å - ËÁ ÍË Ô˘ÂÈ Ë ·ÎÓÍÓ‚; Ç - ËÁ ·ÎÓÍÓ‚;

É- ËÁ ÍË Ô˘ÂÈ Ò ‚ÓÁ‰Û¯Ì˚Ï Á‡ÁÓ ÓÏ;

Ñ- ЛБ НУОУЪ˚ı НЛ ФЛ˜ВИ

Ë·ÎÓÍÓ‚ Ò ‚ÓÁ‰Û¯Ì˚Ï Á‡ÁÓ ÓÏ.

1 - ÍË Ô˘̇fl Í·‰Í‡;

2 - Í·‰Í‡ ËÁ ·ÎÓÍÓ‚;

3 - ЪВФОУЛБУОflˆЛfl;

4 - ‚ÓÁ‰Û¯Ì˚È Á‡ÁÓ ;

5 - Ù‡Ò‡‰Ì‡fl ¯ÚÛ͇ÚÛ Í‡;

6 - ¯ÚÛ͇ÚÛ Í‡;

7 - ‚ÂÚ ÓÁ‡˘ËÚ‡.

кой-либо зоне ограждающей конструкции температура опускается до точки росы (температура насыщения водяного пара), то происходит выпадение конденсата. Процесс появления влаги и накопление ее в конструкции можно отнести к одному из самых вредных факторов, приводящему к разрушению изделия, снижению теплозащиты, появлению плесени, грибков, и т.д. В многослойных конструкциях это усугубляется еще и тем, что слой, имеющий минимальную паропроницаемость, может выступать в качестве паробарьера.

Таким образом, количественный расчет влагопереноса является одним из важнейших моментов при проектировании многослойной ограждающей конструкции.

Компьютерная методика расчета влагопереноса через систему "мокрого" типа, которую активно используют во многих странах мира, выглядит следующим образом. На первом этапе рассчитывается влагоперенос за 1 час, а затем – за весь период накопления влаги в конструкции. За период накопления можно принять срок продолжительностью несколько зимних месяцев со средней расчетной температурой и средней относительной влажностью. На втором этапе рассчитывается влагоперенос за 1 час, а затем – за весь период испарения влаги. За период испарения влаги можно принять срок продолжительностью несколько летних месяцев со средней расчетной температурой и средней относительной влажностью. Длительность периодов накопления и отдачи влаги устанавливается для каждой климатической зоны.

Правильно спроектированная система "мокрого" типа должна удовлетворять двум критериям:

1.Накапливаемое количество влаги не должно приводить к переувлажнению ограждающей конструкции;

2.Количество влаги, испаряющейся из ограждающей конструкции в летний период, должно превышать количество влаги, накапливаемой в зимний период.

Химическая стойкость. В системе "мокрого" типа в качестве несущих и крепежных элементов могут использоваться иделия из металла (например, сердечники для пластиковых дюблей). Кроме того, в системе могут находиться или проходить через нее конструктивные металлические элементы, например ограждения балконов, вывод коммуникаций, и т.п. Все металлические элементы должны быть защищены специальными антикоррозионными составами (грунтовками или красками).

Все неметаллические элементы системы (например, полимерные гильзы дюбелей, армирующие сетки) должны обладать необходимой щелочестойкостью.

Долговечность системы. Долговечность представляет собой время, в течение которого система сохраняет свои эксплуатационные свойства. Долговечность обычно подтверждается испытаниями в климатической камере, где образец системы подвергается циклическому воздействию низких и высоких температур при различных значениях относительной влажности. При этом периодически образец облучается ультрафиолетовыми и инфракрасными лампами. По количеству циклов, которое образец выдержал без видимых повреждений, ориентировочно оценивается долговечность.

Очевидно, что окончательно о долговечности той или иной системы теплоизоляции можно судить только после длительной практической эксплуатации.

В ноябре 1999 года восемь ведущих стран Европы (Дания, Франция, Финляндия, Германия, Нидерланды, Италия, Португалия, Великобритания) приняли документ, именуемый "Основные положения по европейскому техническому утвер-

ждению внешней тепловой изоляции сложных систем со штукатуркой", который устанавливает срок эксплуатации систем "мокрого" типа. В соответствии с этим документом долговечность сертифицированной системы составляет 25 лет, если она поставляется одним дилером, правильно смонтирована и правильно эксплуатируется.

Необходимо подчеркнуть, что при проектировании системы нужно обеспечить совместимость смежных слоев по тепловому расширению, водопоглощению, морозостойкости и паропроницаемости (с увеличением наружу), а также надлежащее сцепление друг с другом (возрастающее по мере движения снаружи вовнутрь). Применение материалов с несовместимыми свойствами приводит к отрицательным результатам и к дополнительным затратам заказчика на производство ремонтных работ.

Обычно в состав системы входят компоненты (утеплитель, сетка, штукатурные смеси, дюбели для механического крепления, и т.д.), изготавливаемые различными производителями. Однако обязательства по качественной работе всех разнородных элементов совместно берет на себя одна фирма

– разработчик системы. Для этой цели проводятся испытания как отдельных элементов, входящих в систему, так и всей системы в комплексе. Фирма, представляющая систему наружной теплоизоляции ограждающей конструкции, должна иметь техническое свидетельство Госстроя РФ.

Необходимо понимать, что замена в системе даже одного или нескольких компонентов может привести к существенному сокращению безремонтного срока службы фасада.

Комплектация систем наружного утепления с оштукатуриванием фасада дополнительными элементами (угловыми направляющими, цокольными и карнизными профилями, элементами примыкания, и т.д.) может варьироваться, но при этом выбираемые для системы дополнительные элементы должны иметь подтвержденные аккредитованными лабораториями параметры, не ниже указанных в техническом свидетельстве.

До начала строительных работ по устройству наружной теплоизоляции должны быть выполнены следующие условия:

•стена должна быть сухой, нельзя допускать последующего пропитывания влагой;

•должны быть готовы балконы, козырьки, которые примкают к теплоизоляционной комбинированной системе;

•должны быть установлены кровельные покрытия и выпонены остальные стыки;

•должны быть встроены оконные и дверные коробки;

•должны быть вмонтированы и заштукатурены линии труб;

•должны быть приняты меры по предохранению утепляемых стен от воздействия атмосферных осадков, а также от прямого попадания солнечных лучей;

Системы утепления фасадов с нанесением штукатурных слоев по утеплителю подразделяются на два конструктивных типа: системы с жестким закреплением утеплителя на стене (системы "скрепленного" типа по европейской терминологии) и системы с гибкими (подвижными) элементами крепления теплоизоляции.

лнЦзх а оДлДСзхЦ лалнЦех

Ä

Å

Ç

кЛТ. 2.2.45 мТЪ УИТЪ‚У ТЛТЪВП˚

ЪВФОУЛБУОflˆЛЛ "ПУН У„У" ЪЛФ‡ Т У·ОЛˆУ‚НУИ ЛБ НОЛМНВ МУИ ФОЛЪНЛ:

Д - RELIUS (щдйкД-нкДзл); Е, З - CAPAROL.

кЛТ. 2.2.46 лЛТЪВП‡ ЪВФОУЛБУОflˆЛЛ "ПУН У„У" ЪЛФ‡

Т ЪУ˜НЛ Б ВМЛfl ТЪ УЛЪВО¸МУИ ЩЛБЛНЛ. t- Н Л‚‡fl ЪВПФВ ‡ЪЫ МУ„У М‡ФУ ‡;

PH - ‰‡‚ОВМЛВ М‡Т˚˘ВММУ„У Ф‡ ‡; PP - ‰‡‚ОВМЛВ В‡О¸МУ„У Ф‡ ‡

1 - ÍË Ô˘ (ÌÂÒÛ˘‡fl ÒÚÂ̇);

2 - ЪВФОУЛБУОflˆЛУММ˚И П‡ЪВ Л‡О;

3- ¯ЪЫН‡ЪЫ М‡fl ТЛТЪВП‡ (НОВВ‚УИ ТУТЪ‡‚

ˉÂÍÓ ‡Ú˂̇fl ¯ÚÛ͇ÚÛ Í‡).
